Предварительная версия

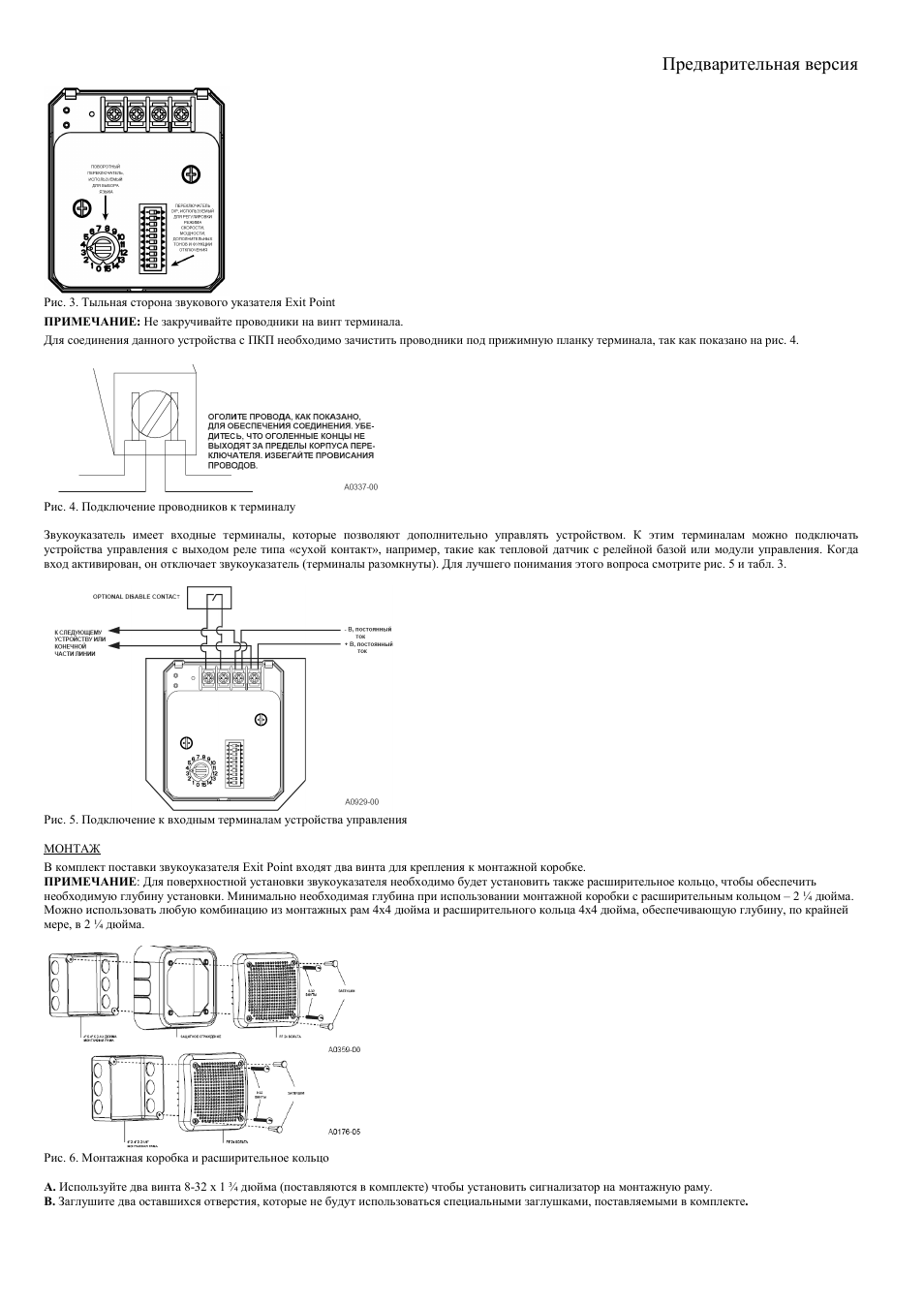

Рис 3 Тыльная сторона звукового указателя Exit Point ПРИМЕЧАНИЕ: Не закручивайте проводники на винт терминала Для соединения данного устройства с ПКП необходимо зачистить проводники под прижимную планку терминала так как показано на рис 4.

Рис 4 Подключение проводников к терминалу Звукоуказатель имеет входные терминалы которые позволяют дополнительно управлять устройством К этим терминалам можно подключать устройства управления с выходом реле типа «сухой контакт» например такие как тепловой датчик с релейной базой или модули управления Когда вход активирован он отключает звукоуказатель (терминалы разомкнуты) Для лучшего понимания этого вопроса смотрите рис 5 и табл 3.

Рис 5 Подключение к входным терминалам устройства управления МОНТАЖ В комплект поставки звукоуказателя Exit Point входят два винта для крепления к монтажной коробке ПРИМЕЧАНИЕ: Для поверхностной установки звукоуказателя необходимо будет установить также расширительное кольцо чтобы обеспечить необходимую глубину установки Минимально необходимая глубина при использовании монтажной коробки с расширительным кольцом – 2 ¼ дюйма Можно использовать любую комбинацию из монтажных рам 4х4 дюйма и расширительного кольца 4х4 дюйма обеспечивающую глубину по крайней мере в 2 ¼ дюйма.

Рис 6 Монтажная коробка и расширительное кольцо А Используйте два винта 8-32 х 1 ¾ дюйма (поставляются в комплекте) чтобы установить сигнализатор на монтажную раму В Заглушите два оставшихся отверстия которые не будут использоваться специальными заглушками поставляемыми в комплекте
