D220-01-00
I56-0508-106 1

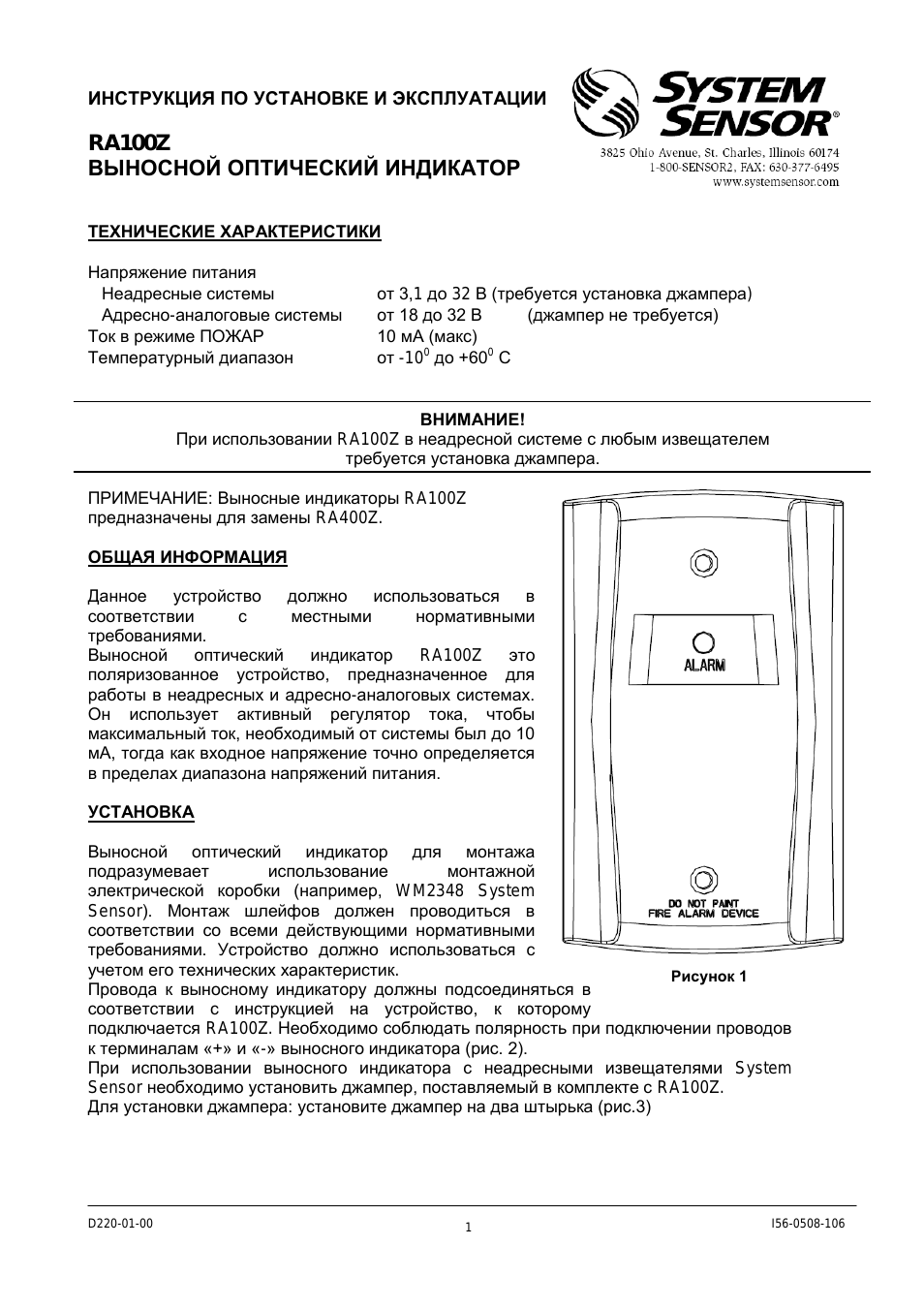

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ
RA100Z ВЫНОСНОЙ ОПТИЧЕСКИЙ ИНДИКАТОР
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Напряжение питания
Неадресные системы от 3,1 до 32 В (требуется установка джампера)
Адресно-аналоговые системы от 18 до 32 В
(джампер не требуется)
Ток в режиме ПОЖАР 10 мА (макс)
Температурный диапазон от 10
до +60
ВНИМАНИЕ!
При использовании RA100Z в неадресной системе с любым извещателем требуется установка джампера
ПРИМЕЧАНИЕ: Выносные индикаторы RA100Z предназначены для замены RA400Z. ОБЩАЯ ИНФОРМАЦИЯ Данное устройство должно использоваться в соответствии с местными нормативными требованиями Выносной оптический индикатор
RA100Z это поляризованное устройство предназначенное для работы в неадресных и адресно-аналоговых системах Он использует активный регулятор тока чтобы максимальный ток необходимый от системы был до 10 мА тогда как входное напряжение точно определяется в пределах диапазона напряжений питания УСТАНОВКА Выносной оптический индикатор для монтажа подразумевает использование монтажной электрической коробки (например WM2348 System Sensor
) Монтаж шлейфов должен проводиться в соответствии со всеми действующими нормативными требованиями Устройство должно использоваться с учетом его технических характеристик Провода к выносному индикатору должны подсоединяться в соответствии с инструкцией на устройство к которому подключается RA100Z Необходимо соблюдать полярность при подключении проводов к терминалам «+» и «-» выносного индикатора (рис 2). При использовании выносного индикатора с неадресными извещателями System Sensor необходимо установить джампер поставляемый в комплекте с RA100Z
Для установки джампера: установите джампер на два штырька (рис.3)
Рисунок 1
