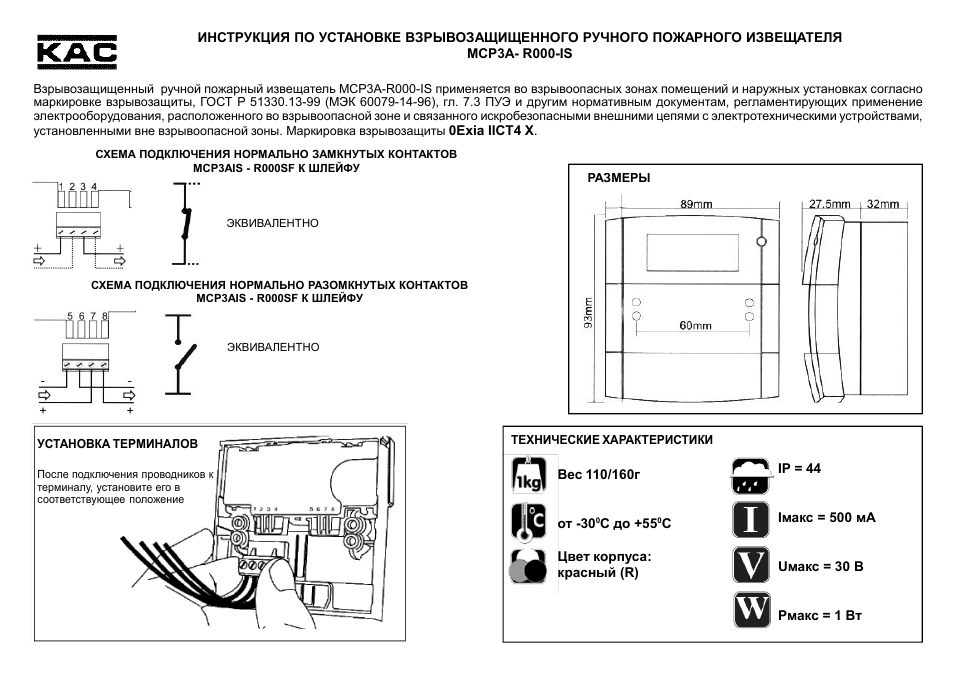

ИНСТРУКЦИЯ ПО УСТАНОВКЕ ВЗРЫВОЗАЩИЩЕННОГО РУЧНОГО ПОЖАРНОГО ИЗВЕЩАТЕЛЯ
МСР3А R000-IS
СХЕМА ПОДКЛЮЧЕНИЯ НОРМАЛЬНО ЗАМКНУТЫХ КОНТАКТОВ
МСР3АIS R000SF К ШЛЕЙФУ
СХЕМА ПОДКЛЮЧЕНИЯ НОРМАЛЬНО РАЗОМКНУТЫХ КОНТАКТОВ
МСР3АIS R000SF К ШЛЕЙФУ
ЭКВИВАЛЕНТНО
РАЗМЕРЫ
УСТАНОВКА ТЕРМИНАЛОВ
После подключения проводников к терминалу установите его в соответствующее положение
Взрывозащищенный ручной пожарный извещатель МСР3А-R000-IS применяется во взрывоопасных зонах помещений и наружных установках согласно маркировке взрывозащиты ГОСТ Р 51330.13-99 (МЭК 60079-14-96) гл 7.3 ПУЭ и другим нормативным документам регламентирующих применение электрооборудования расположенного во взрывоопасной зоне и связанного искробезопасными внешними цепями с электротехническими устройствами установленными вне взрывоопасной зоны Маркировка взрывозащиты 0Exia IICT4 X.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Вес 110/160г от 30
С до +55
Цвет корпуса:
красный (R)
IP = 44
Iмакс = 500 мА
Uмакс = 30 В
Pмакс = 1 Вт
ЭКВИВАЛЕНТНО
