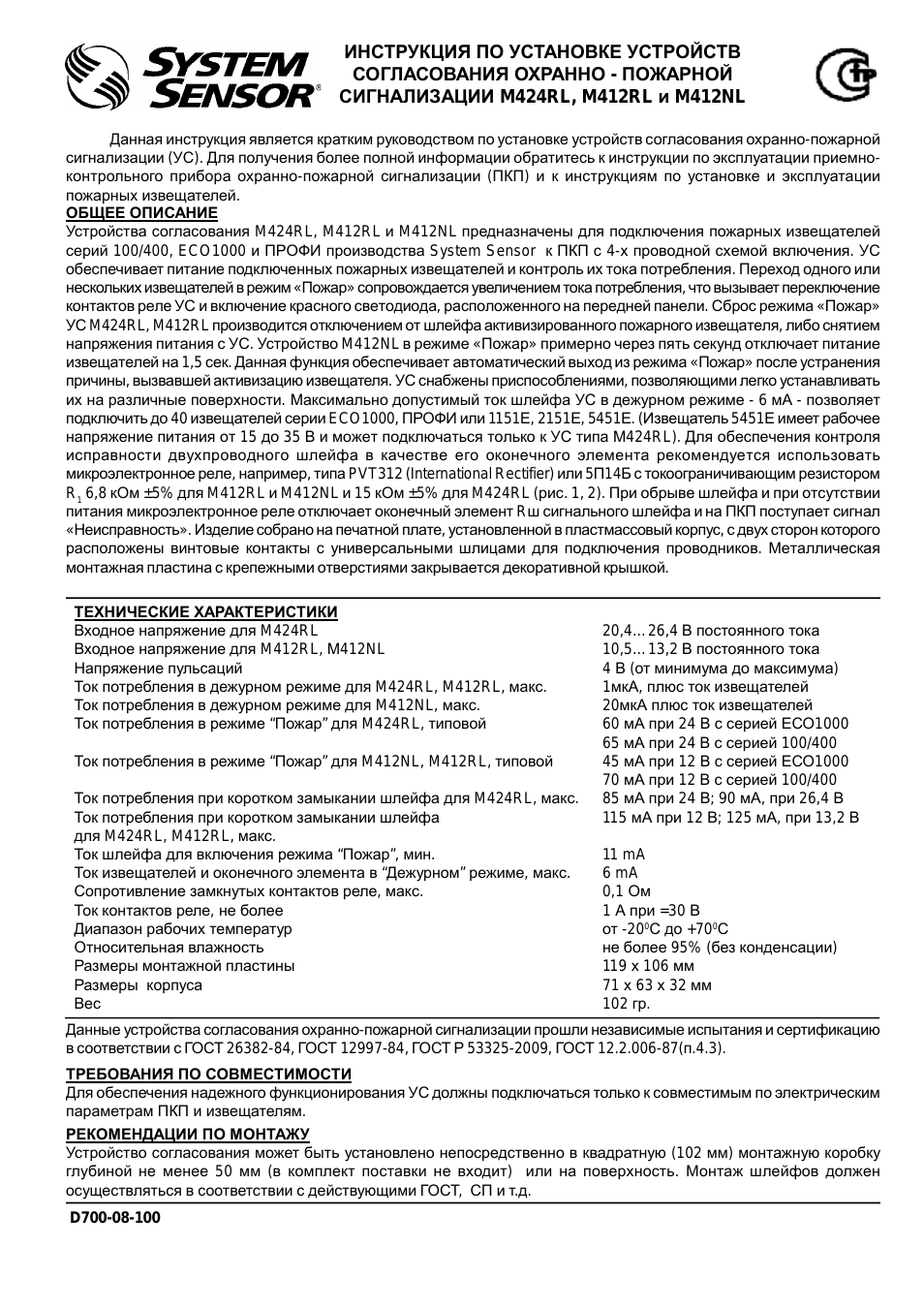

ИНСТРУКЦИЯ ПО УСТАНОВКЕ УСТРОЙСТВ

СОГЛАСОВАНИЯ ОХРАННО ПОЖАРНОЙ

СИГНАЛИЗАЦИИ M424RL M412RL и M412NL

Данная инструкция является кратким руководством по установке устройств согласования охранно-пожарной сигнализации (УС) Для получения более полной информации обратитесь к инструкции по эксплуатации приемноконтрольного прибора охранно-пожарной сигнализации (ПКП) и к инструкциям по установке и эксплуатации пожарных извещателей ОБЩЕЕ ОПИСАНИЕ Устройства согласования M424RL M412RL и M412NL предназначены для подключения пожарных извещателей серий 100/400 ECO1000 и ПРОФИ производства System Sensor к ПКП с 4-х проводной схемой включения УС обеспечивает питание подключенных пожарных извещателей и контроль их тока потребления Переход одного или нескольких извещателей в режим «Пожар» сопровождается увеличением тока потребления что вызывает переключение контактов реле УС и включение красного светодиода расположенного на передней панели Сброс режима «Пожар»
УС M424RL M412RL производится отключением от шлейфа активизированного пожарного извещателя либо снятием напряжения питания с УС Устройство M412NL в режиме «Пожар» примерно через пять секунд отключает питание извещателей на 1,5 сек Данная функция обеспечивает автоматический выход из режима «Пожар» после устранения причины вызвавшей активизацию извещателя УС снабжены приспособлениями позволяющими легко устанавливать их на различные поверхности Максимально допустимый ток шлейфа УС в дежурном режиме 6 мА позволяет подключить до 40 извещателей серии ECO1000 ПРОФИ или 1151Е 2151Е 5451Е (Извещатель 5451Е имеет рабочее напряжение питания от 15 до 35 В и может подключаться только к УС типа М424RL) Для обеспечения контроля исправности двухпроводного шлейфа в качестве его оконечного элемента рекомендуется использовать микроэлектронное реле например типа PVT312 (International Rectifier) или 5П14Б с токоограничивающим резистором R

6,8 кОм ±5% для M412RL и M412NL и 15 кОм ±5% для M424RL (рис 1 2) При обрыве шлейфа и при отсутствии питания микроэлектронное реле отключает оконечный элемент Rш сигнального шлейфа и на ПКП поступает сигнал «

Неисправность» Изделие собрано на печатной плате установленной в пластмассовый корпус с двух сторон которого расположены винтовые контакты с универсальными шлицами для подключения проводников Металлическая монтажная пластина с крепежными отверстиями закрывается декоративной крышкой.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Входное напряжение для M424RL

20,4…26,4

В постоянного тока

Входное напряжение для M412RL М412NL

10,5…13,2

В постоянного тока

Напряжение пульсаций

В (от минимума до максимума)

Ток потребления в дежурном режиме для M424RL M412RL макс.

мкА плюс ток извещателей

Ток потребления в дежурном режиме для M412NL макс.

мкА плюс ток извещателей

Ток потребления в режиме “Пожар” для M424RL типовой

60 мА при 24 В с серией ЕСО1000

65 мА при 24 В с серией 100/400

Ток потребления в режиме “Пожар” для M412NL M412RL типовой

45 мА при 12 В с серией ЕСО1000

70 мА при 12 В с серией 100/400

Ток потребления при коротком замыкании шлейфа для M424RL макс.

85 мА при 24 В; 90 мА при 26,4 В

Ток потребления при коротком замыкании шлейфа

115 мА при 12 В; 125 мА при 13,2 В

для M424RL M412RL макс Ток шлейфа для включения режима “Пожар” мин.

11 mA

Ток извещателей и оконечного элемента в “Дежурном” режиме макс.

6 mA

Сопротивление замкнутых контактов реле макс.

Ток контактов реле не более

А при =30 В

Диапазон рабочих температур от 20

С до +70

Относительная влажность не более 95% (без конденсации)

Размеры монтажной пластины

119 х 106 мм

Размеры корпуса

71 х 63 х 32 мм

102 гр.

Данные устройства согласования охранно-пожарной сигнализации прошли независимые испытания и сертификацию в соответствии с ГОСТ 26382-84 ГОСТ 12997-84 ГОСТ Р 53325-2009 ГОСТ 12.2.006-87(п.4.3). ТРЕБОВАНИЯ ПО СОВМЕСТИМОСТИ Для обеспечения надежного функционирования УС должны подключаться только к совместимым по электрическим параметрам ПКП и извещателям РЕКОМЕНДАЦИИ ПО МОНТАЖУ Устройство согласования может быть установлено непосредственно в квадратную (102 мм) монтажную коробку глубиной не менее 50 мм (в комплект поставки не входит) или на поверхность Монтаж шлейфов должен осуществляться в соответствии с действующими ГОСТ СП и т.д.
