Предварительная версия

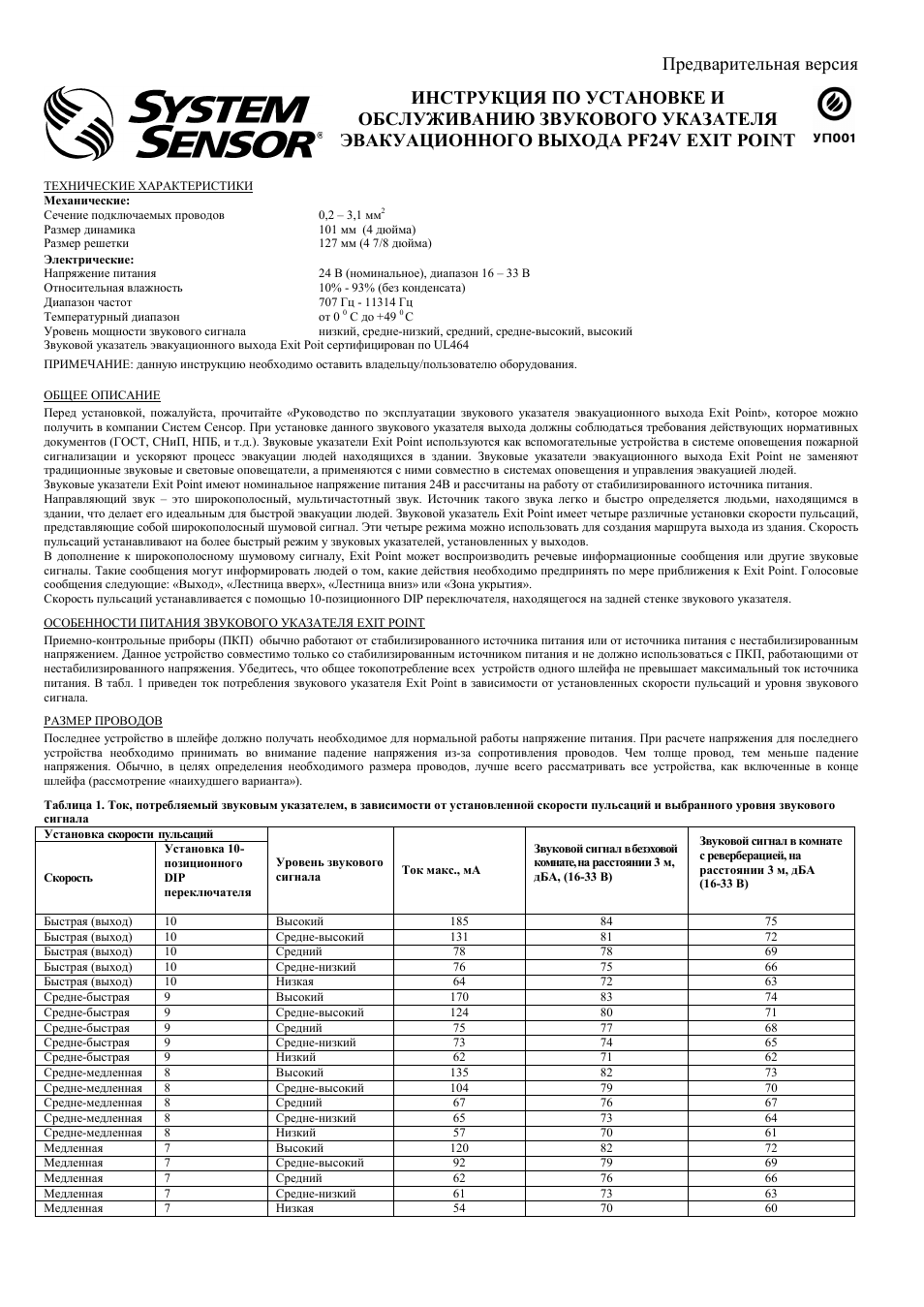

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И

ОБСЛУЖИВАНИЮ ЗВУКОВОГО УКАЗАТЕЛЯ

ЭВАКУАЦИОННОГО ВЫХОДА PF24V EXIT POINT

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Механические:
Сечение подключаемых проводов 0,2 – 3,1 мм

Размер динамика 101 мм (4 дюйма)

Размер решетки 127 мм (4 7/8 дюйма)

Электрические:
Напряжение питания 24 В (номинальное) диапазон 16 – 33 В

Относительная влажность 10% 93% (без конденсата)

Диапазон частот 707 Гц 11314 Гц

Температурный диапазон от 0 0

С до +49 0

Уровень мощности звукового сигнала низкий средне-низкий средний средне-высокий высокий

Звуковой указатель эвакуационного выхода Exit Poit сертифицирован по UL464 ПРИМЕЧАНИЕ: данную инструкцию необходимо оставить владельцу/пользователю оборудования ОБЩЕЕ ОПИСАНИЕ Перед установкой пожалуйста прочитайте «Руководство по эксплуатации звукового указателя эвакуационного выхода Exit Point» которое можно получить в компании Систем Сенсор При установке данного звукового указателя выхода должны соблюдаться требования действующих нормативных документов (ГОСТ СНиП НПБ и т.д.) Звуковые указатели Exit Point используются как вспомогательные устройства в системе оповещения пожарной сигнализации и ускоряют процесс эвакуации людей находящихся в здании Звуковые указатели эвакуационного выхода Exit Point не заменяют традиционные звуковые и световые оповещатели а применяются с ними совместно в системах оповещения и управления эвакуацией людей

Звуковые указатели Exit Point имеют номинальное напряжение питания 24В и рассчитаны на работу от стабилизированного источника питания Направляющий звук – это широкополосный мультичастотный звук Источник такого звука легко и быстро определяется людьми находящимся в здании что делает его идеальным для быстрой эвакуации людей Звуковой указатель Exit Point имеет четыре различные установки скорости пульсаций представляющие собой широкополосный шумовой сигнал Эти четыре режима можно использовать для создания маршрута выхода из здания Скорость пульсаций устанавливают на более быстрый режим у звуковых указателей установленных у выходов В дополнение к широкополосному шумовому сигналу Exit Point может воспроизводить речевые информационные сообщения или другие звуковые сигналы Такие сообщения могут информировать людей о том какие действия необходимо предпринять по мере приближения к Exit Point Голосовые сообщения следующие: «Выход» «Лестница вверх» «Лестница вниз» или «Зона укрытия». Скорость пульсаций устанавливается с помощью 10-позиционного DIP переключателя находящегося на задней стенке звукового указателя

ОСОБЕННОСТИ ПИТАНИЯ ЗВУКОВОГО УКАЗАТЕЛЯ EXIT POINT Приемно-контрольные приборы (ПКП) обычно работают от стабилизированного источника питания или от источника питания с нестабилизированным напряжением Данное устройство совместимо только со стабилизированным источником питания и не должно использоваться с ПКП работающими от нестабилизированного напряжения Убедитесь что общее токопотребление всех устройств одного шлейфа не превышает максимальный ток источника питания В табл 1 приведен ток потребления звукового указателя Exit Point в зависимости от установленных скорости пульсаций и уровня звукового сигнала

РАЗМЕР ПРОВОДОВ Последнее устройство в шлейфе должно получать необходимое для нормальной работы напряжение питания При расчете напряжения для последнего устройства необходимо принимать во внимание падение напряжения из-за сопротивления проводов Чем толще провод тем меньше падение напряжения Обычно в целях определения необходимого размера проводов лучше всего рассматривать все устройства как включенные в конце шлейфа (рассмотрение «наихудшего варианта»)

Таблица 1 Ток потребляемый звуковым указателем в зависимости от установленной скорости пульсаций и выбранного уровня звукового сигнала Установка скорости пульсаций

Скорость

Установка 10-
позиционного DIP переключателя

Уровень звукового сигнала

Ток макс мА

Звуковой сигнал в безэховой комнате на расстоянии 3 м дБА (16-33 В)

Звуковой сигнал в комнате с реверберацией на расстоянии 3 м дБА (16-33 В)

Быстрая (выход) 10

Высокий 185 84 75

Быстрая (выход)

Средне-высокий 131 81 72

Быстрая (выход)

Средний 78 78 69

Быстрая (выход)

Средне-низкий 76 75 66

Быстрая (выход)

Низкая 64 72 63

Средне-быстрая 9

Высокий 170 83 74

Средне-быстрая 9

Средне-высокий 124 80 71

Средне-быстрая 9

Средний 75 77 68

Средне-быстрая 9

Средне-низкий 73 74 65

Средне-быстрая 9

Низкий 62 71 62

Средне-медленная 8

Высокий 135 82 73

Средне-медленная 8

Средне-высокий 104 79 70

Средне-медленная 8

Средний 67 76 67

Средне-медленная 8

Средне-низкий 65 73 64

Средне-медленная 8

Низкий 57 70 61

Медленная 7

Высокий 120 82 72

Медленная

Средне-высокий 92 79 69

Медленная

Средний 62 76 66

Медленная

Средне-низкий 61 73 63

Медленная

Низкая 54 70 60
