Инструкция по эксплуатации System Sensor PF24V EXIT POINT установка — страница 2

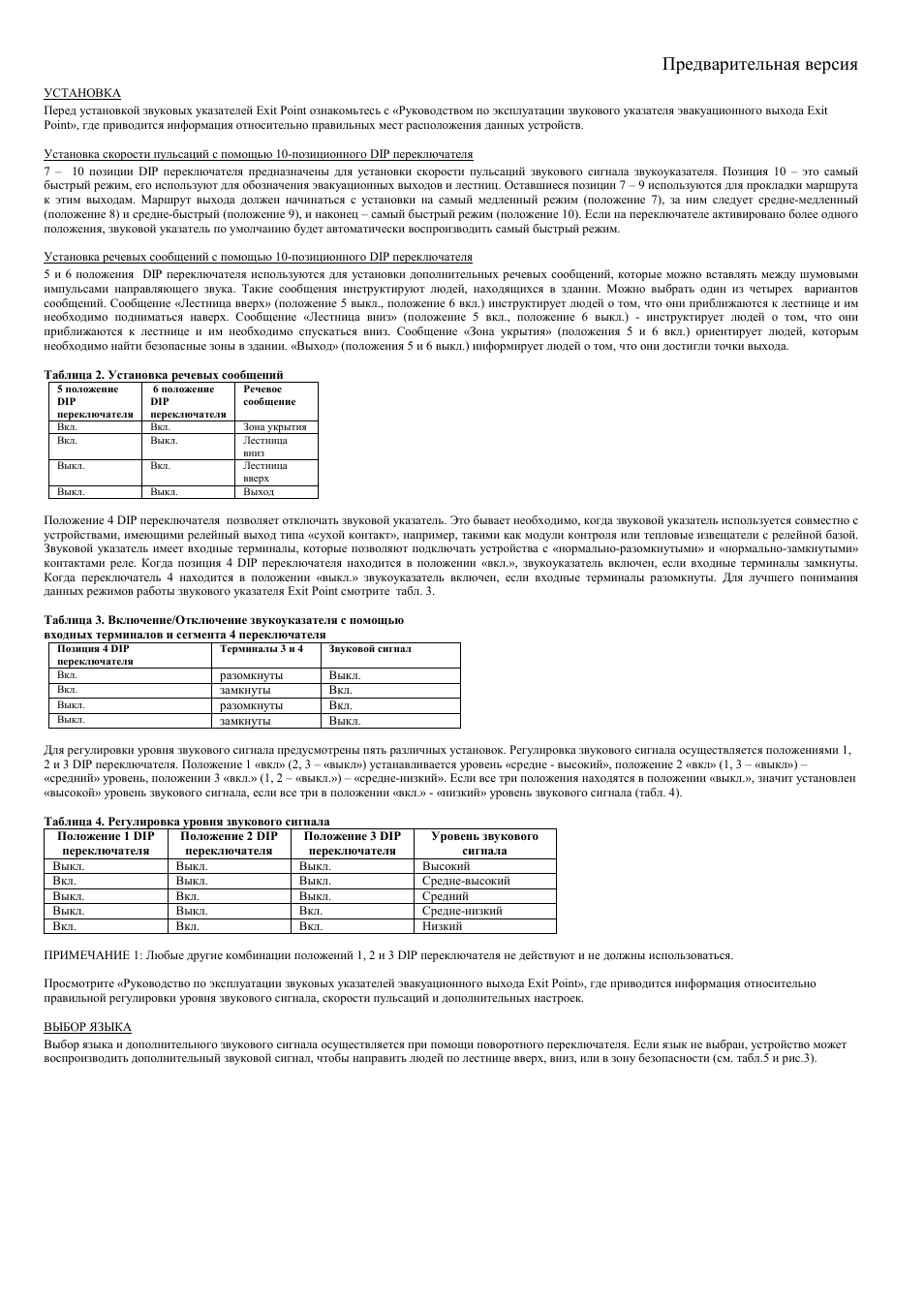

Предварительная версия

УСТАНОВКА Перед установкой звуковых указателей Exit Point ознакомьтесь с «Руководством по эксплуатации звукового указателя эвакуационного выхода Exit Point» где приводится информация относительно правильных мест расположения данных устройств Установка скорости пульсаций с помощью 10-позиционного DIP переключателя 7 – 10 позиции DIP переключателя предназначены для установки скорости пульсаций звукового сигнала звукоуказателя Позиция 10 – это самый быстрый режим его используют для обозначения эвакуационных выходов и лестниц Оставшиеся позиции 7 – 9 используются для прокладки маршрута к этим выходам Маршрут выхода должен начинаться с установки на самый медленный режим (положение 7) за ним следует средне-медленный (положение 8) и средне-быстрый (положение 9) и наконец – самый быстрый режим (положение 10) Если на переключателе активировано более одного положения звуковой указатель по умолчанию будет автоматически воспроизводить самый быстрый режим Установка речевых сообщений с помощью 10-позиционного DIP переключателя 5 и 6 положения DIP переключателя используются для установки дополнительных речевых сообщений которые можно вставлять между шумовыми импульсами направляющего звука Такие сообщения инструктируют людей находящихся в здании Можно выбрать один из четырех вариантов сообщений Сообщение «Лестница вверх» (положение 5 выкл положение 6 вкл.) инструктирует людей о том что они приближаются к лестнице и им необходимо подниматься наверх Сообщение «Лестница вниз» (положение 5 вкл положение 6 выкл.) инструктирует людей о том что они приближаются к лестнице и им необходимо спускаться вниз Сообщение «Зона укрытия» (положения 5 и 6 вкл.) ориентирует людей которым необходимо найти безопасные зоны в здании «Выход» (положения 5 и 6 выкл.) информирует людей о том что они достигли точки выхода Таблица 2 Установка речевых сообщений 5 положение DIP переключателя

6 положение DIP переключателя

Речевое сообщение

Зона укрытия

Выкл

Лестница вниз

Выкл

Лестница вверх

Выкл

Выкл

Выход

Положение 4 DIP переключателя позволяет отключать звуковой указатель Это бывает необходимо когда звуковой указатель используется совместно с устройствами имеющими релейный выход типа «сухой контакт» например такими как модули контроля или тепловые извещатели с релейной базой Звуковой указатель имеет входные терминалы которые позволяют подключать устройства с «нормально-разомкнутыми» и «нормально-замкнутыми»
контактами реле Когда позиция 4 DIP переключателя находится в положении «вкл.» звукоуказатель включен если входные терминалы замкнуты Когда переключатель 4 находится в положении «выкл.» звукоуказатель включен если входные терминалы разомкнуты Для лучшего понимания данных режимов работы звукового указателя Exit Point смотрите табл 3. Таблица 3 Включение/Отключение звукоуказателя с помощью входных терминалов и сегмента 4 переключателя

Позиция 4 DIP переключателя

Терминалы 3 и 4

Звуковой сигнал

Вкл разомкнуты

Выкл

Вкл замкнуты

Выкл разомкнуты

Выкл замкнуты

Выкл

Для регулировки уровня звукового сигнала предусмотрены пять различных установок Регулировка звукового сигнала осуществляется положениями 1 2 и 3 DIP переключателя Положение 1 «вкл» (2 3 – «выкл») устанавливается уровень «средне высокий» положение 2 «вкл» (1 3 – «выкл») –
«средний» уровень положении 3 «вкл.» (1 2 – «выкл.») – «средне-низкий» Если все три положения находятся в положении «выкл.» значит установлен «высокой» уровень звукового сигнала если все три в положении «вкл.» «низкий» уровень звукового сигнала (табл 4). Таблица 4 Регулировка уровня звукового сигнала

Положение 1 DIP переключателя

Положение 2 DIP переключателя

Положение 3 DIP переключателя

Уровень звукового сигнала

Выкл

Выкл

Выкл.

Высокий

Выкл

Выкл.

Средне-высокий

Выкл

Выкл.

Средний

Выкл

Выкл

Средне-низкий

Низкий

ПРИМЕЧАНИЕ 1: Любые другие комбинации положений 1 2 и 3 DIP переключателя не действуют и не должны использоваться Просмотрите «Руководство по эксплуатации звуковых указателей эвакуационного выхода Exit Point» где приводится информация относительно правильной регулировки уровня звукового сигнала скорости пульсаций и дополнительных настроек ВЫБОР ЯЗЫКА Выбор языка и дополнительного звукового сигнала осуществляется при помощи поворотного переключателя Если язык не выбран устройство может воспроизводить дополнительный звуковой сигнал чтобы направить людей по лестнице вверх вниз или в зону безопасности (см табл.5 и рис.3).
