Страница 3
I56-2081-115

© System Sensor 2013

DB200-01-01

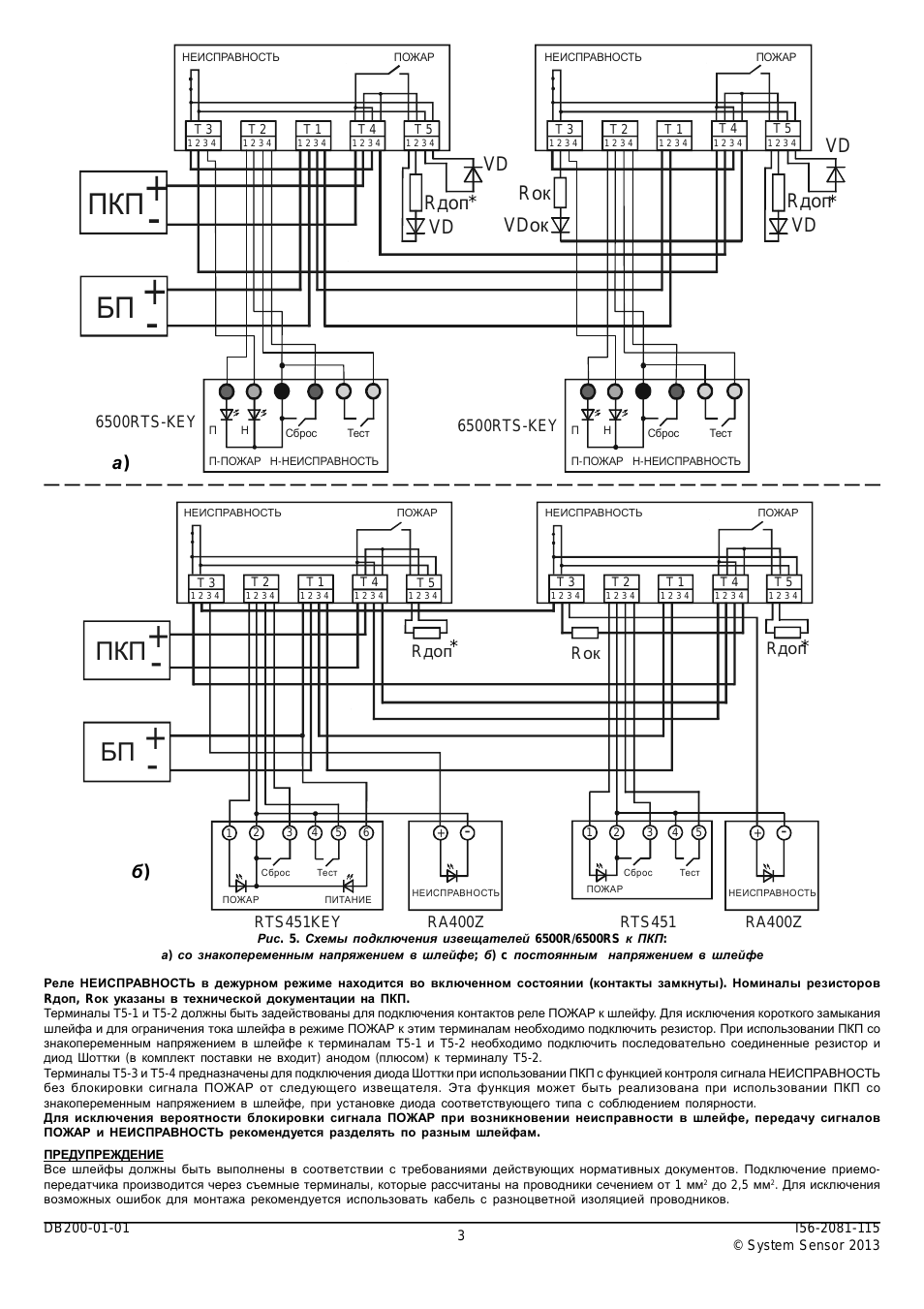

Рис 5 Схемы подключения извещателей 6500R/6500RS к ПКП:

а) со знакопеременным напряжением в шлейфе; б) c постоянным напряжением в шлейфе

Реле НЕИСПРАВНОСТЬ в дежурном режиме находится во включенном состоянии (контакты замкнуты) Номиналы резисторов R

доп Rок указаны в технической документации на ПКП.

Терминалы Т5-1 и Т5-2 должны быть задействованы для подключения контактов реле ПОЖАР к шлейфу Для исключения короткого замыкания шлейфа и для ограничения тока шлейфа в режиме ПОЖАР к этим терминалам необходимо подключить резистор При использовании ПКП со знакопеременным напряжением в шлейфе к терминалам Т5-1 и Т5-2 необходимо подключить последовательно соединенные резистор и диод Шоттки (в комплект поставки не входит) анодом (плюсом) к терминалу Т5-2. Терминалы Т5-3 и Т5-4 предназначены для подключения диода Шоттки при использовании ПКП с функцией контроля сигнала НЕИСПРАВНОСТЬ без блокировки сигнала ПОЖАР от следующего извещателя Эта функция может быть реализована при использовании ПКП со знакопеременным напряжением в шлейфе при установке диода соответствующего типа с соблюдением полярности Для исключения вероятности блокировки сигнала ПОЖАР при возникновении неисправности в шлейфе передачу сигналов ПОЖАР и НЕИСПРАВНОСТЬ рекомендуется разделять по разным шлейфам.

ПРЕДУПРЕЖДЕНИЕ Все шлейфы должны быть выполнены в соответствии с требованиями действующих нормативных документов Подключение приемопередатчика производится через съемные терминалы которые рассчитаны на проводники сечением от 1 мм

до 2,5 мм

Для исключения возможных ошибок для монтажа рекомендуется использовать кабель с разноцветной изоляцией проводников.

1 2 3 4

1 2 3 4

1 2 3 4

1 2 3 4

1 2 3 4

1 2 3 4

1 2 3 4

1 2 3 4

1 2 3 4

1 2 3 4

Сброс Тест

Сброс Тест

ПОЖАР ПИТАНИЕ

ПОЖАР

НЕИСПРАВНОСТЬ

НЕИСПРАВНОСТЬ

RTS451KEY

RA400Z

RA400Z

RTS451

ПОЖАР

НЕИСПРАВНОСТЬ

ПОЖАР

НЕИСПРАВНОСТЬ

1 2 3 4

1 2 3 4

1 2 3 4

1 2 3 4

1 2 3 4

1 2 3 4

1 2 3 4

1 2 3 4

1 2 3 4

1 2 3 4

Сброс Тест

П-ПОЖАР Н-НЕИСПРАВНОСТЬ

Сброс Тест

П-ПОЖАР Н-НЕИСПРАВНОСТЬ

6500RTS-KEY

6500RTS-KEY

ПОЖАР

НЕИСПРАВНОСТЬ

ПОЖАР

НЕИСПРАВНОСТЬ
