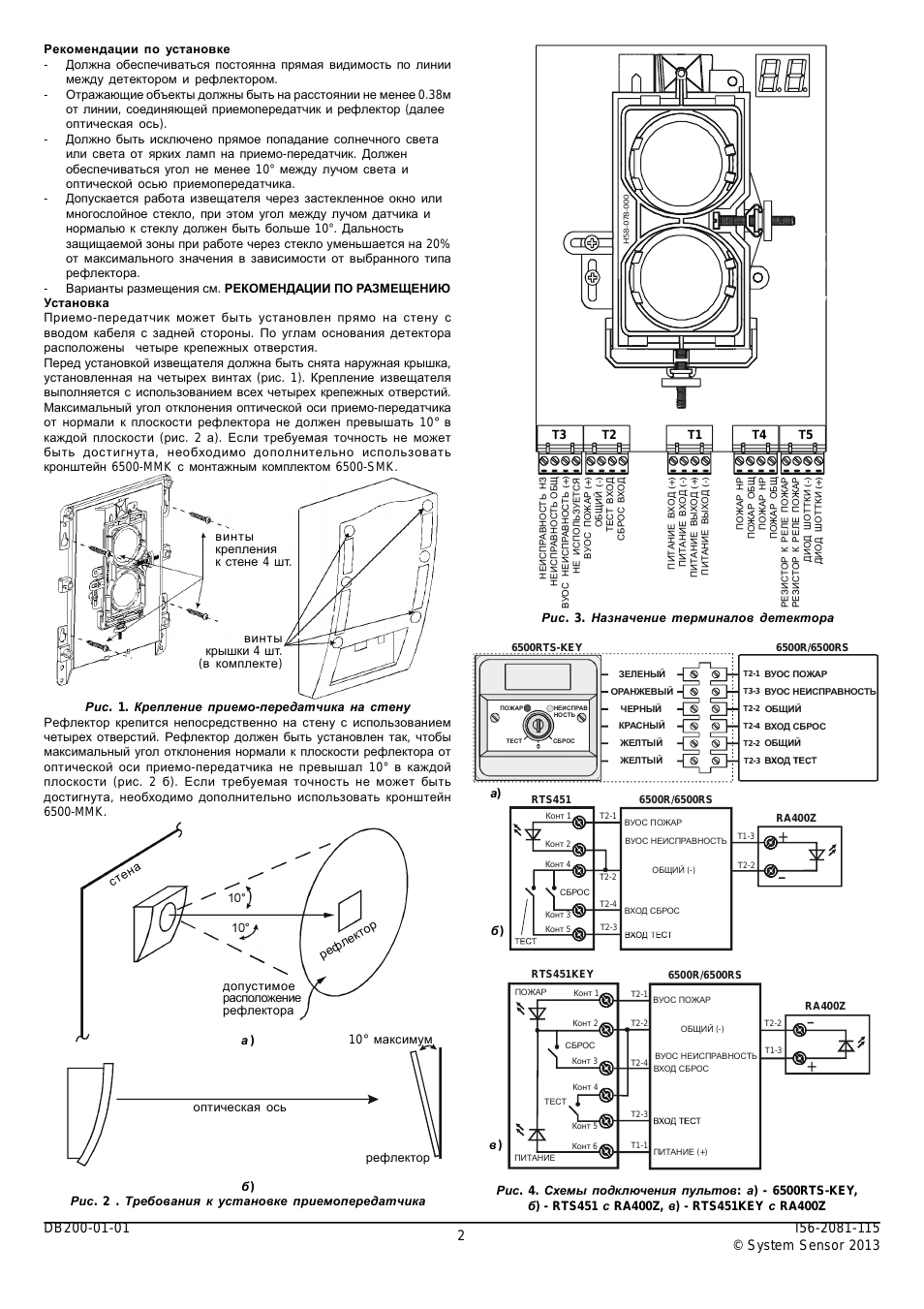

Инструкция по эксплуатации System Sensor ИП212-126 (6500RS) — страница 2

I56-2081-115

© System Sensor 2013

DB200-01-01

Рис 4 Схемы подключения пультов: а) 6500RTS-KEY б) RTS451 с RA400Z в) RTS451KEY с RA400Z

Рис 3 Назначение терминалов детектора б)

ПОЖАР

НЕИСПРАВ НОСТЬ

ТЕСТ

СБРОС

ЗЕЛЕНЫЙ

ОРАНЖЕВЫЙ

ЧЕРНЫЙ

КРАСНЫЙ

ЖЕЛТЫЙ

ЖЕЛТЫЙ

ВУОС ПОЖАР

ВХОД СБРОС

ОБЩИЙ

Т3-3

Т2-1

Т2-2

Т2-4

6500R/6500RS

Т2-3

Т2-2

ВУОС НЕИСПРАВНОСТЬ

ОБЩИЙ

6500RTS-KEY

Конт 1

Конт 2

Конт 4

Конт 3 Конт 5

ВУОС ПОЖАР

ВХОД СБРОС

ОБЩИЙ (-)

СБРОС

Т2-4

Т2-2

Т2-1

Т2-3

6500R/6500RS

RTS451

ВУОС НЕИСПРАВНОСТЬ

Т2-2

RA400Z

Конт 1

Конт 2

Конт 3

Конт 4

Конт 5

Конт 6

ПИТАНИЕ

ПОЖАР

ТЕСТ

ВУОС ПОЖАР

ВХОД СБРОС

ОБЩИЙ (-)

ПИТАНИЕ (+)

Т2-3

Т2-1

Т2-2

Т2-4

Т1-1

СБРОС

6500R/6500RS

RTS451KEY

ВУОС НЕИСПРАВНОСТЬ

Т2-2

RA400Z

Т3 Т2 Т1 Т4 Т5

ДИОД

ИСПР

Рекомендации по установке

Должна обеспечиваться постоянна прямая видимость по линии между детектором и рефлектором.

Отражающие объекты должны быть на расстоянии не менее 0.38м от линии соединяющей приемопередатчик и рефлектор (далее оптическая ось).

Должно быть исключено прямое попадание солнечного света или света от ярких ламп на приемо-передатчик Должен обеспечиваться угол не менее 10° между лучом света и оптической осью приемопередатчика.

Допускается работа извещателя через застекленное окно или многослойное стекло при этом угол между лучом датчика и нормалью к стеклу должен быть больше 10° Дальность защищаемой зоны при работе через стекло уменьшается на 20%
от максимального значения в зависимости от выбранного типа рефлектора.

Варианты размещения см РЕКОМЕНДАЦИИ ПО РАЗМЕЩЕНИЮ

Установка Приемо-передатчик может быть установлен прямо на стену с вводом кабеля с задней стороны По углам основания детектора расположены четыре крепежных отверстия Перед установкой извещателя должна быть снята наружная крышка установленная на четырех винтах (рис 1) Крепление извещателя выполняется с использованием всех четырех крепежных отверстий Максимальный угол отклонения оптической оси приемо-передатчика от нормали к плоскости рефлектора не должен превышать 10

° в каждой плоскости (рис 2 а) Если требуемая точность не может быть достигнута необходимо дополнительно использовать кронштейн 6500-MMK с монтажным комплектом 6500-SMK.

Рис 1 Крепление приемо-передатчика на стену

Рефлектор крепится непосредственно на стену с использованием четырех отверстий Рефлектор должен быть установлен так чтобы максимальный угол отклонения нормали к плоскости рефлектора от оптической оси приемо-передатчика не превышал 10° в каждой плоскости (рис 2 б) Если требуемая точность не может быть достигнута необходимо дополнительно использовать кронштейн 6500-MMK.

сте на реф лек тор допустимое расположение рефлектора а )

оптическая ось рефлектор

максимум б)

Рис 2 Требования к установке приемопередатчика винты крепления к стене 4 шт.

винты крышки 4 шт.

в комплекте)
