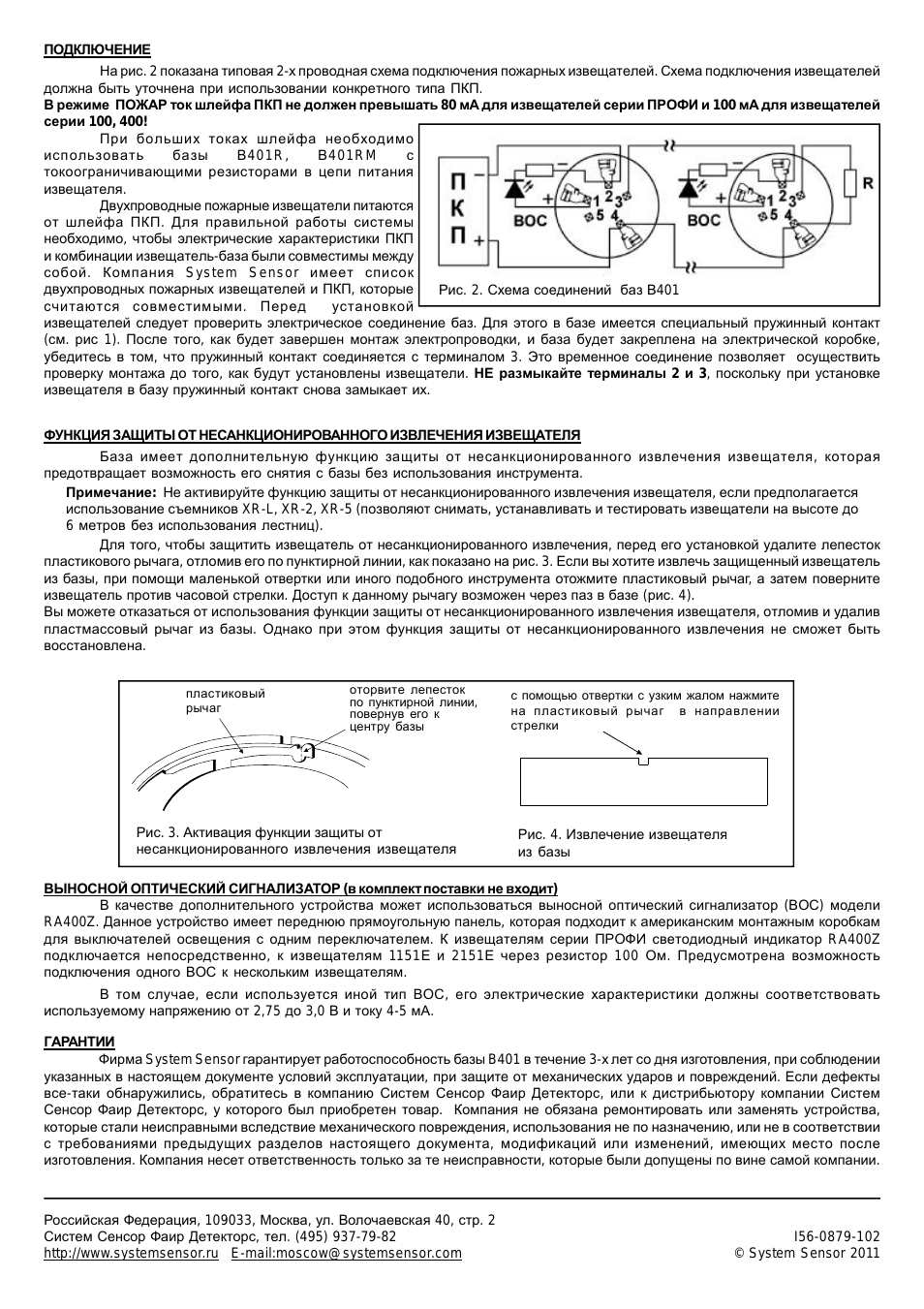

Инструкция по эксплуатации System Sensor В401 профи — страница 2

ПОДКЛЮЧЕНИЕ

На рис 2 показана типовая 2-х проводная схема подключения пожарных извещателей Схема подключения извещателей должна быть уточнена при использовании конкретного типа ПКП. В режиме ПОЖАР ток шлейфа ПКП не должен превышать 80 мА для извещателей серии ПРОФИ и 100 мА для извещателей серии 100 400!

При больших токах шлейфа необходимо использовать базы

В401R

В401RM с токоограничивающими резисторами в цепи питания извещателя.

Двухпроводные пожарные извещатели питаются от шлейфа ПКП Для правильной работы системы необходимо чтобы электрические характеристики ПКП и комбинации извещатель-база были совместимы между собой Компания System Sensor имеет список двухпроводных пожарных извещателей и ПКП которые считаются совместимыми Перед установкой извещателей следует проверить электрическое соединение баз Для этого в базе имеется специальный пружинный контакт (

см рис 1) После того как будет завершен монтаж электропроводки и база будет закреплена на электрической коробке убедитесь в том что пружинный контакт соединяется с терминалом 3 Это временное соединение позволяет осуществить проверку монтажа до того как будут установлены извещатели НЕ размыкайте терминалы 2 и 3 поскольку при установке извещателя в базу пружинный контакт снова замыкает их.

Российская Федерация 109033 Москва ул Волочаевская 40 стр 2 Систем Сенсор Фаир Детекторс тел (495) 937-79-82 http: E-mail:

ВЫНОСНОЙ ОПТИЧЕСКИЙ СИГНАЛИЗАТОР (в комплект поставки не входит)

В качестве дополнительного устройства может использоваться выносной оптический сигнализатор (ВОС) модели

RA400Z

Данное устройство имеет переднюю прямоугольную панель которая подходит к американским монтажным коробкам для выключателей освещения с одним переключателем К извещателям серии ПРОФИ светодиодный индикатор RA400Z подключается непосредственно к извещателям 1151Е и 2151Е через резистор 100 Ом Предусмотрена возможность подключения одного ВОС к нескольким извещателям.

В том случае если используется иной тип ВОС его электрические характеристики должны соответствовать используемому напряжению от 2,75 до 3,0 В и току 4-5 мА.

ФУНКЦИЯ ЗАЩИТЫ ОТ НЕСАНКЦИОНИРОВАННОГО ИЗВЛЕЧЕНИЯ ИЗВЕЩАТЕЛЯ

База имеет дополнительную функцию защиты от несанкционированного извлечения извещателя которая предотвращает возможность его снятия с базы без использования инструмента.

Примечание: Не активируйте функцию защиты от несанкционированного извлечения извещателя если предполагается использование съемников XR-L XR-2 XR-5 (позволяют снимать устанавливать и тестировать извещатели на высоте до 6 метров без использования лестниц).

Для того чтобы защитить извещатель от несанкционированного извлечения перед его установкой удалите лепесток пластикового рычага отломив его по пунктирной линии как показано на рис 3 Если вы хотите извлечь защищенный извещатель из базы при помощи маленькой отвертки или иного подобного инструмента отожмите пластиковый рычаг а затем поверните извещатель против часовой стрелки Доступ к данному рычагу возможен через паз в базе (рис 4). Вы можете отказаться от использования функции защиты от несанкционированного извлечения извещателя отломив и удалив пластмассовый рычаг из базы Однако при этом функция защиты от несанкционированного извлечения не сможет быть восстановлена.

I56-0879-102

© System Sensor 2011

Рис 3 Активация функции защиты от несанкционированного извлечения извещателя пластиковый рычаг оторвите лепесток по пунктирной линии повернув его к центру базы с помощью отвертки с узким жалом нажмите на пластиковый рычаг в направлении стрелки

Рис 4 Извлечение извещателя из базы

ГАРАНТИИ

Фирма System Sensor гарантирует работоспособность базы B401 в течение 3-х лет со дня изготовления при соблюдении указанных в настоящем документе условий эксплуатации при защите от механических ударов и повреждений Если дефекты все-таки обнаружились обратитесь в компанию Систем Сенсор Фаир Детекторс или к дистрибьютору компании Систем Сенсор Фаир Детекторс у которого был приобретен товар Компания не обязана ремонтировать или заменять устройства которые стали неисправными вследствие механического повреждения использования не по назначению или не в соответствии с требованиями предыдущих разделов настоящего документа модификаций или изменений имеющих место после изготовления Компания несет ответственность только за те неисправности которые были допущены по вине самой компании.

Рис 2 Схема соединений баз В401
