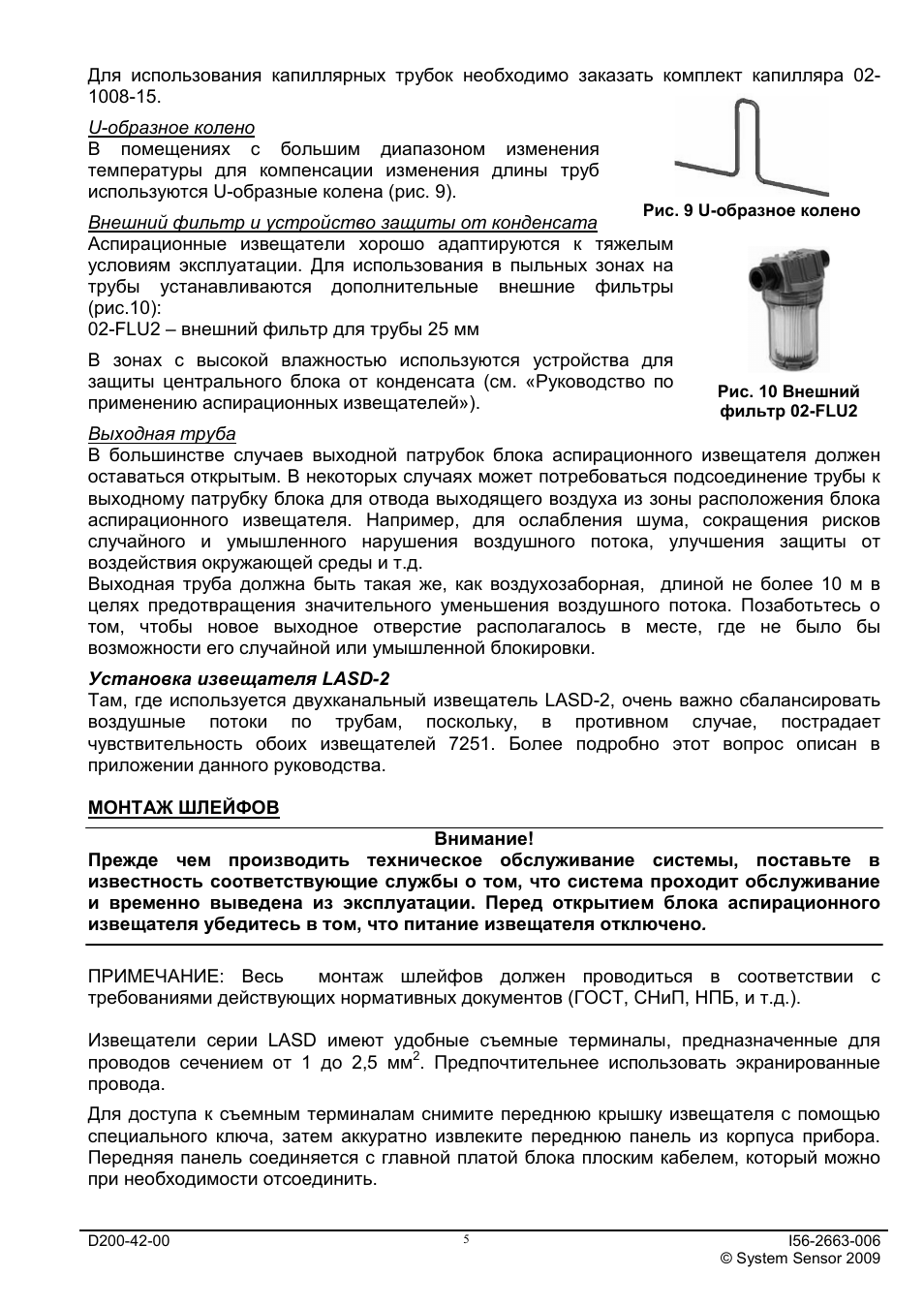

Для использования капиллярных трубок необходимо заказать комплект капилляра 02-
1008-15. U-образное колено В помещениях с большим диапазоном изменения температуры для компенсации изменения длины труб используются U-образные колена (рис 9). Внешний фильтр и устройство защиты от конденсата Аспирационные извещатели хорошо адаптируются к тяжелым условиям эксплуатации Для использования в пыльных зонах на трубы устанавливаются дополнительные внешние фильтры (рис.10):
02-FLU2 – внешний фильтр для трубы 25 мм В зонах с высокой влажностью используются устройства для защиты центрального блока от конденсата (см «Руководство по применению аспирационных извещателей»). Выходная труба В большинстве случаев выходной патрубок блока аспирационного извещателя должен оставаться открытым В некоторых случаях может потребоваться подсоединение трубы к выходному патрубку блока для отвода выходящего воздуха из зоны расположения блока аспирационного извещателя Например для ослабления шума сокращения рисков случайного и умышленного нарушения воздушного потока улучшения защиты от воздействия окружающей среды и т.д Выходная труба должна быть такая же как воздухозаборная длиной не более 10 м в целях предотвращения значительного уменьшения воздушного потока Позаботьтесь о том чтобы новое выходное отверстие располагалось в месте где не было бы возможности его случайной или умышленной блокировки Установка извещателя LASD-2 Там где используется двухканальный извещатель LASD-2 очень важно сбалансировать воздушные потоки по трубам поскольку в противном случае пострадает чувствительность обоих извещателей 7251 Более подробно этот вопрос описан в приложении данного руководства МОНТАЖ ШЛЕЙФОВ

Внимание!

Прежде чем производить техническое обслуживание системы поставьте в известность соответствующие службы о том что система проходит обслуживание и временно выведена из эксплуатации Перед открытием блока аспирационного извещателя убедитесь в том что питание извещателя отключено ПРИМЕЧАНИЕ: Весь монтаж шлейфов должен проводиться в соответствии с требованиями действующих нормативных документов (ГОСТ СНиП НПБ и т.д.). Извещатели серии LASD имеют удобные съемные терминалы предназначенные для проводов сечением от 1 до 2,5 мм

Предпочтительнее использовать экранированные провода Для доступа к съемным терминалам снимите переднюю крышку извещателя с помощью специального ключа затем аккуратно извлеките переднюю панель из корпуса прибора Передняя панель соединяется с главной платой блока плоским кабелем который можно при необходимости отсоединить

Рис 9 U-образное колено

Рис 10 Внешний фильтр 02-FLU2
