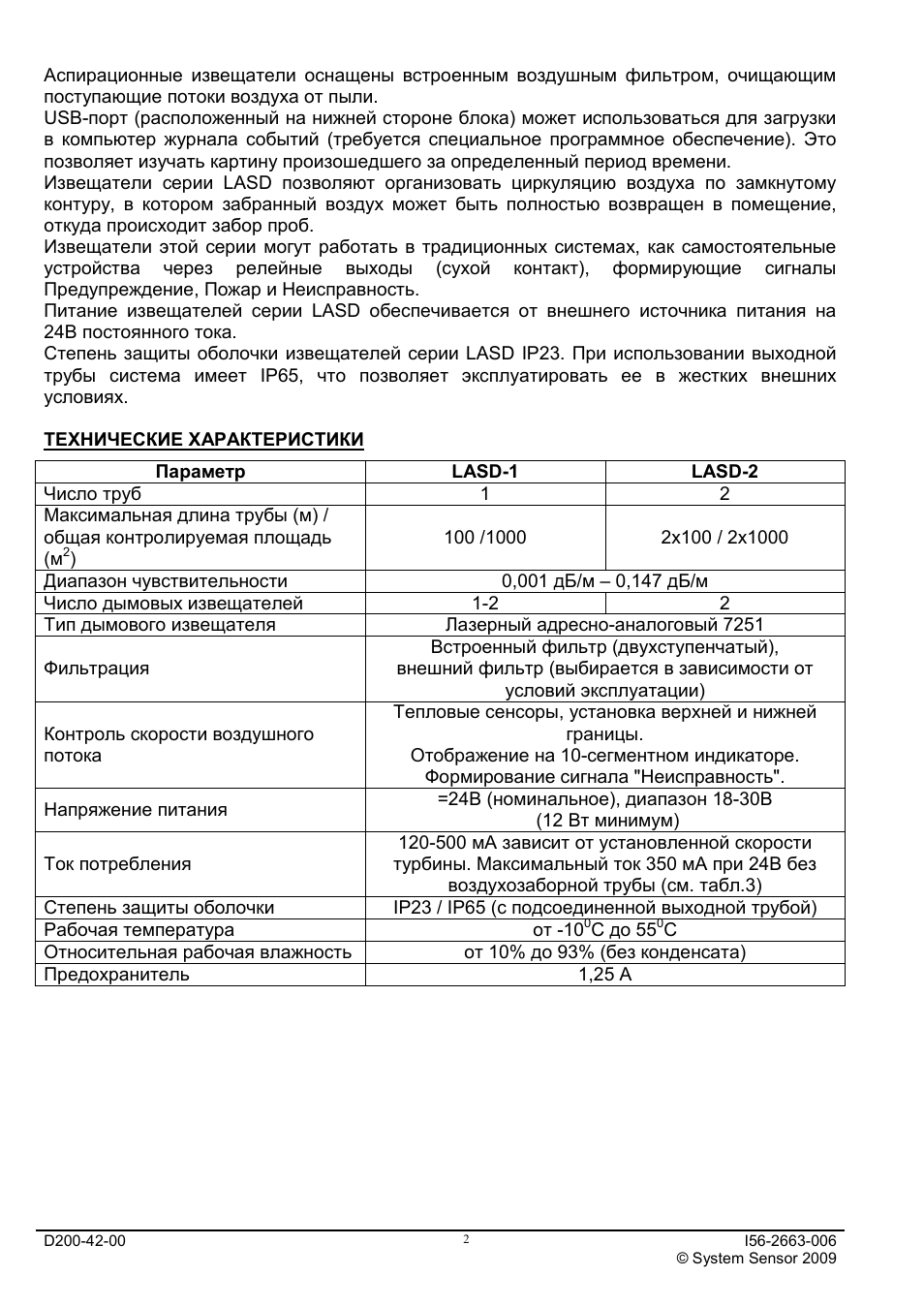

Аспирационные извещатели оснащены встроенным воздушным фильтром очищающим поступающие потоки воздуха от пыли USB-порт (расположенный на нижней стороне блока) может использоваться для загрузки в компьютер журнала событий (требуется специальное программное обеспечение) Это позволяет изучать картину произошедшего за определенный период времени Извещатели серии LASD позволяют организовать циркуляцию воздуха по замкнутому контуру в котором забранный воздух может быть полностью возвращен в помещение откуда происходит забор проб Извещатели этой серии могут работать в традиционных системах как самостоятельные устройства через релейные выходы (сухой контакт) формирующие сигналы Предупреждение Пожар и Неисправность Питание извещателей серии LASD обеспечивается от внешнего источника питания на 24В постоянного тока Степень защиты оболочки извещателей серии LASD IP23 При использовании выходной трубы система имеет IP65 что позволяет эксплуатировать ее в жестких внешних условиях ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметр

LASD-1

LASD-2

Число труб 1 2

Максимальная длина трубы (м)
общая контролируемая площадь (м

) 100 1000 2х100 2х1000

Диапазон чувствительности 0,001 дБ/м – 0,147 дБ/м

Число дымовых извещателей 1-2 2

Тип дымового извещателя

Лазерный адресно-аналоговый 7251

Фильтрация

Встроенный фильтр (двухступенчатый) внешний фильтр (выбирается в зависимости от условий эксплуатации)

Контроль скорости воздушного потока

Тепловые сенсоры установка верхней и нижней границы

Отображение на 10-сегментном индикаторе

Формирование сигнала "Неисправность"

Напряжение питания

=24В (номинальное) диапазон 18-30В

(12 Вт минимум)

Ток потребления 120-500 мА зависит от установленной скорости турбины Максимальный ток 350 мА при 24В без воздухозаборной трубы (см табл.3)

Степень защиты оболочки

IP23 IP65 (с подсоединенной выходной трубой)

Рабочая температура от 10

С до 55

Относительная рабочая влажность от 10% до 93% (без конденсата)

Предохранитель 1,25 А
