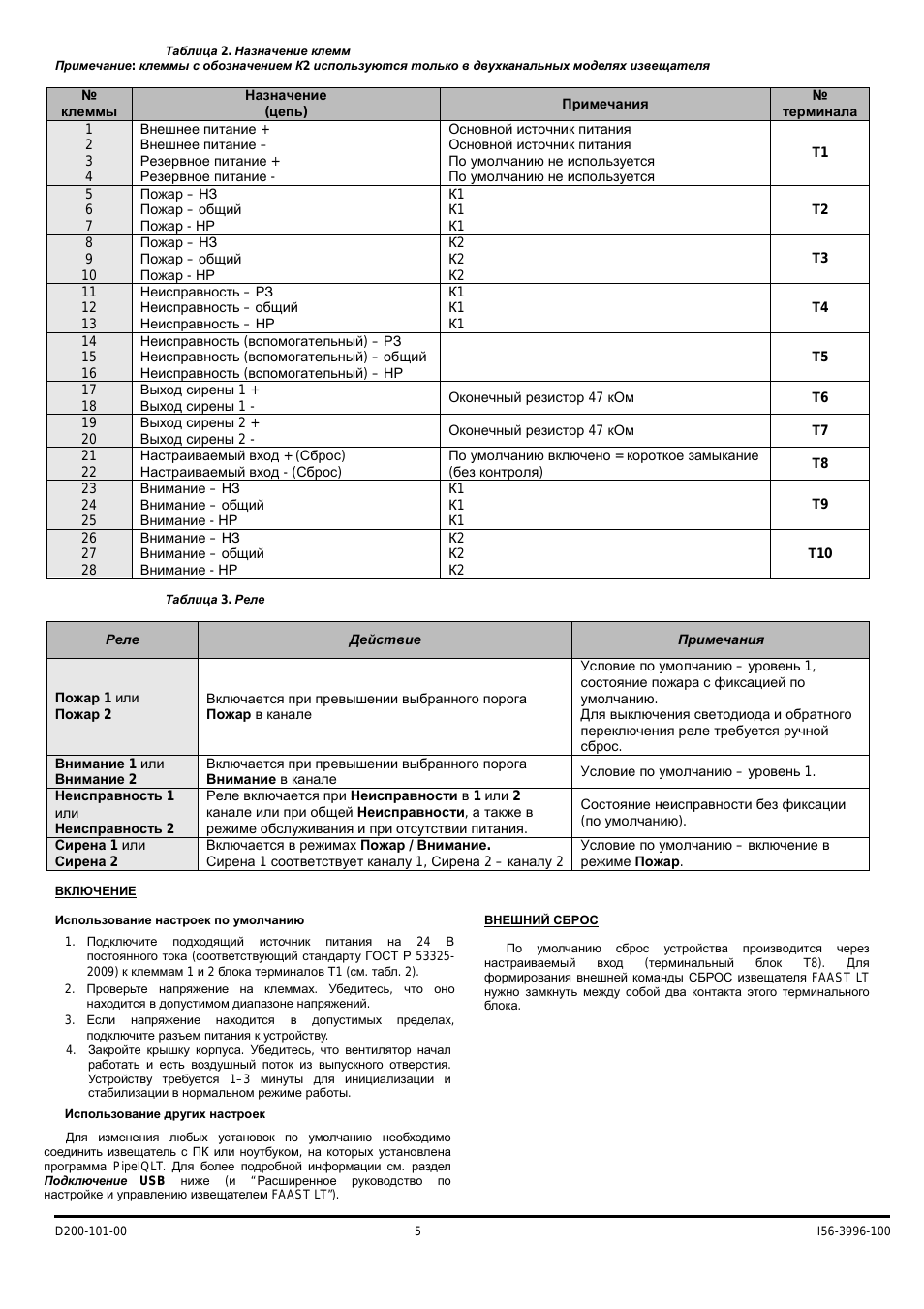

Инструкция по эксплуатации System Sensor FL0122E FAAST LT — страница 5

D200-101-00 5

I56-3996-100

Таблица 2 Назначение клемм

Примечание: клеммы с обозначением К2 используются только в двухканальных моделях извещателя

№ клеммы

Назначение (

цепь)

Примечания

№ терминала 1 2 3 4

Внешнее питание +
Внешнее питание –
Резервное питание +
Резервное питание

Основной источник питания Основной источник питания По умолчанию не используется По умолчанию не используется

Т1 5 6 7

Пожар – НЗ Пожар – общий Пожар НР

К1 К1 К1

Т2 8 9 10

Пожар – НЗ Пожар – общий Пожар НР

К2 К2 К2

Т3 11 12 13

Неисправность – РЗ Неисправность – общий Неисправность – НР

К1 К1 К1

Т4 14 15 16

Неисправность (вспомогательный) – РЗ Неисправность (вспомогательный) – общий Неисправность (вспомогательный) – НР

Т5 17 18

Выход сирены 1 +
Выход сирены 1

Оконечный резистор 47 кОм

Т6 19 20

Выход сирены 2 +
Выход сирены 2

Оконечный резистор 47 кОм

Т7 21 22

Настраиваемый вход + (Сброс)
Настраиваемый вход (Сброс)

По умолчанию включено = короткое замыкание (

без контроля)

Т8 23 24 25

Внимание – НЗ Внимание – общий Внимание НР

К1 К1 К1

Т9 26 27 28

Внимание – НЗ Внимание – общий Внимание НР

К2 К2 К2

Таблица 3 Реле

Реле

Действие

Примечания

Пожар 1 или Пожар 2

Включается при превышении выбранного порога Пожар в канале

Условие по умолчанию – уровень 1 состояние пожара с фиксацией по умолчанию Для выключения светодиода и обратного переключения реле требуется ручной сброс

Внимание 1 или Внимание 2

Включается при превышении выбранного порога Внимание в канале

Условие по умолчанию – уровень 1

Неисправность 1 или Неисправность 2

Реле включается при Неисправности в 1 или 2 канале или при общей Неисправности а также в режиме обслуживания и при отсутствии питания

Состояние неисправности без фиксации (

по умолчанию)

Сирена 1 или Сирена 2

Включается в режимах Пожар Внимание Сирена 1 соответствует каналу 1 Сирена 2 – каналу 2

Условие по умолчанию – включение в режиме Пожар

ВКЛЮЧЕНИЕ Использование настроек по умолчанию 1

Подключите подходящий источник питания на 24 В постоянного тока (соответствующий стандарту ГОСТ Р 53325-
2009) к клеммам 1 и 2 блока терминалов Т1 (см табл 2) 2

Проверьте напряжение на клеммах Убедитесь что оно находится в допустимом диапазоне напряжений 3

Если напряжение находится в допустимых пределах подключите разъем питания к устройству 4

Закройте крышку корпуса Убедитесь что вентилятор начал работать и есть воздушный поток из выпускного отверстия Устройству требуется 1–3 минуты для инициализации и стабилизации в нормальном режиме работы

Использование других настроек

Для изменения любых установок по умолчанию необходимо соединить извещатель с ПК или ноутбуком на которых установлена программа PipeIQLT Для более подробной информации см раздел Подключение USB ниже (и “ Расширенное руководство по настройке и управлению извещателем FAAST LT”)

ВНЕШНИЙ СБРОС

По умолчанию сброс устройства производится через настраиваемый вход (

терминальный блок

Для формирования внешней команды СБРОС извещателя FAAST LT нужно замкнуть между собой два контакта этого терминального блока.
