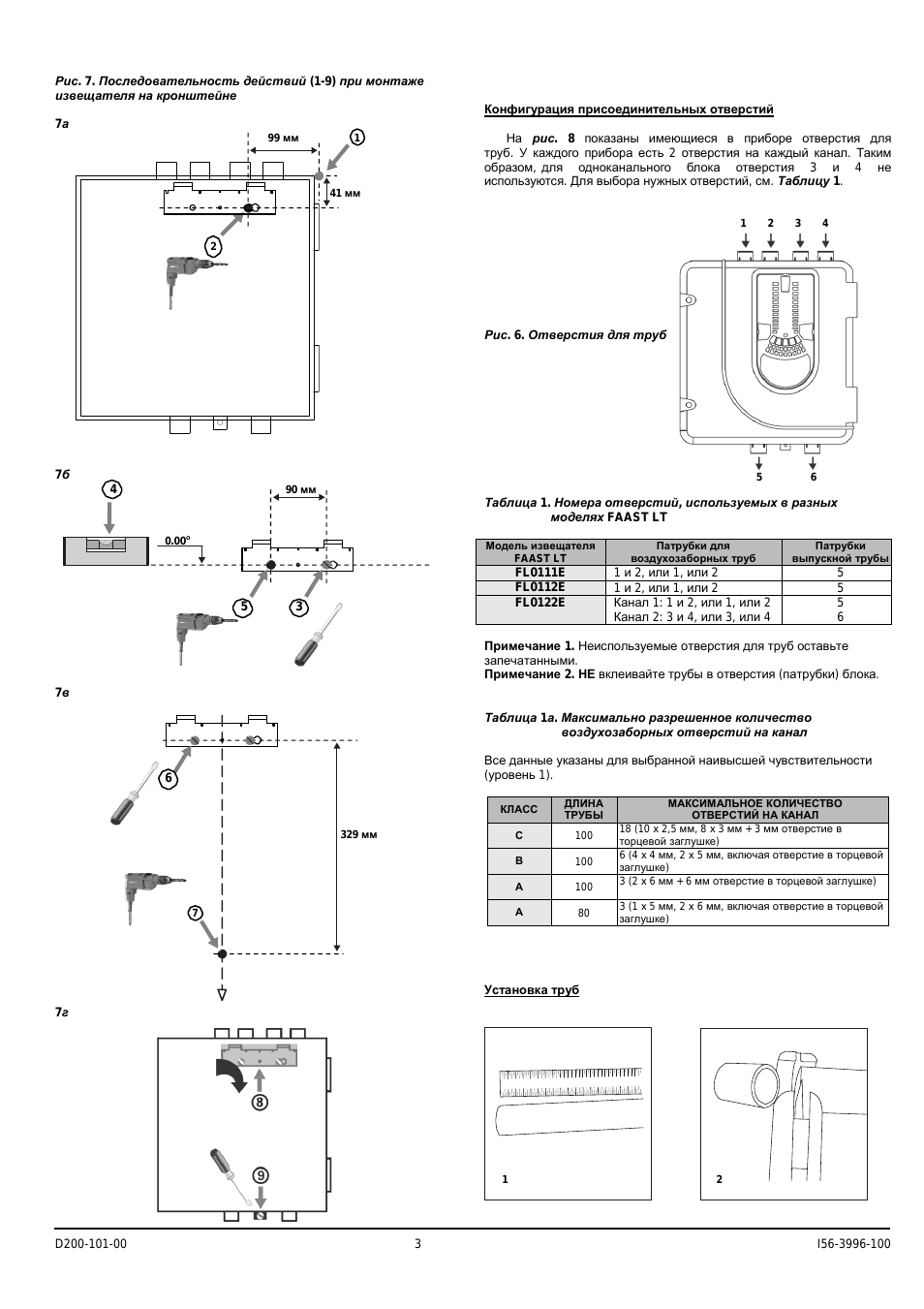

Инструкция по эксплуатации System Sensor FL0122E FAAST LT — страница 3

D200-101-00 3

I56-3996-100

Рис 7 Последовательность действий (1-9) при монтаже извещателя на кронштейне 7

99 мм

41 мм

б 4 90 мм

0.00

329 мм

Конфигурация присоединительных отверстий

На рис 8 показаны имеющиеся в приборе отверстия для труб У каждого прибора есть 2 отверстия на каждый канал Таким образом для одноканального блока отверстия 3 и 4 не используются Для выбора нужных отверстий см Таблицу 1.

1 2 3 4

Рис 6 Отверстия для труб

Таблица 1 Номера отверстий используемых в разных моделях FAAST LT

Модель извещателя

FAAST LT

Патрубки для воздухозаборных труб

Патрубки выпускной трубы

FL0111E 1 и 2 или 1 или 2 5

FL0112E 1 и 2 или 1 или 2 5

FL0122E

Канал 1: 1 и 2 или 1 или 2 Канал 2: 3 и 4 или 3 или 4 5 6

Примечание 1 Неиспользуемые отверстия для труб оставьте запечатанными Примечание 2 НЕ вклеивайте трубы в отверстия (патрубки) блока Таблица 1а Максимально разрешенное количество воздухозаборных отверстий на канал

Все данные указаны для выбранной наивысшей чувствительности (

уровень 1)

КЛАСС

ДЛИНА ТРУБЫ

МАКСИМАЛЬНОЕ КОЛИЧЕСТВО

ОТВЕРСТИЙ НА КАНАЛ

С 100 18 (10 х 2,5 мм 8 х 3 мм + 3 мм отверстие в торцевой заглушке)

В 100 6 (4 х 4 мм 2 х 5 мм включая отверстие в торцевой заглушке)

А 100 3 (2 х 6 мм + 6 мм отверстие в торцевой заглушке)

А 80 3 (1 х 5 мм 2 х 6 мм включая отверстие в торцевой заглушке)

Установка труб
