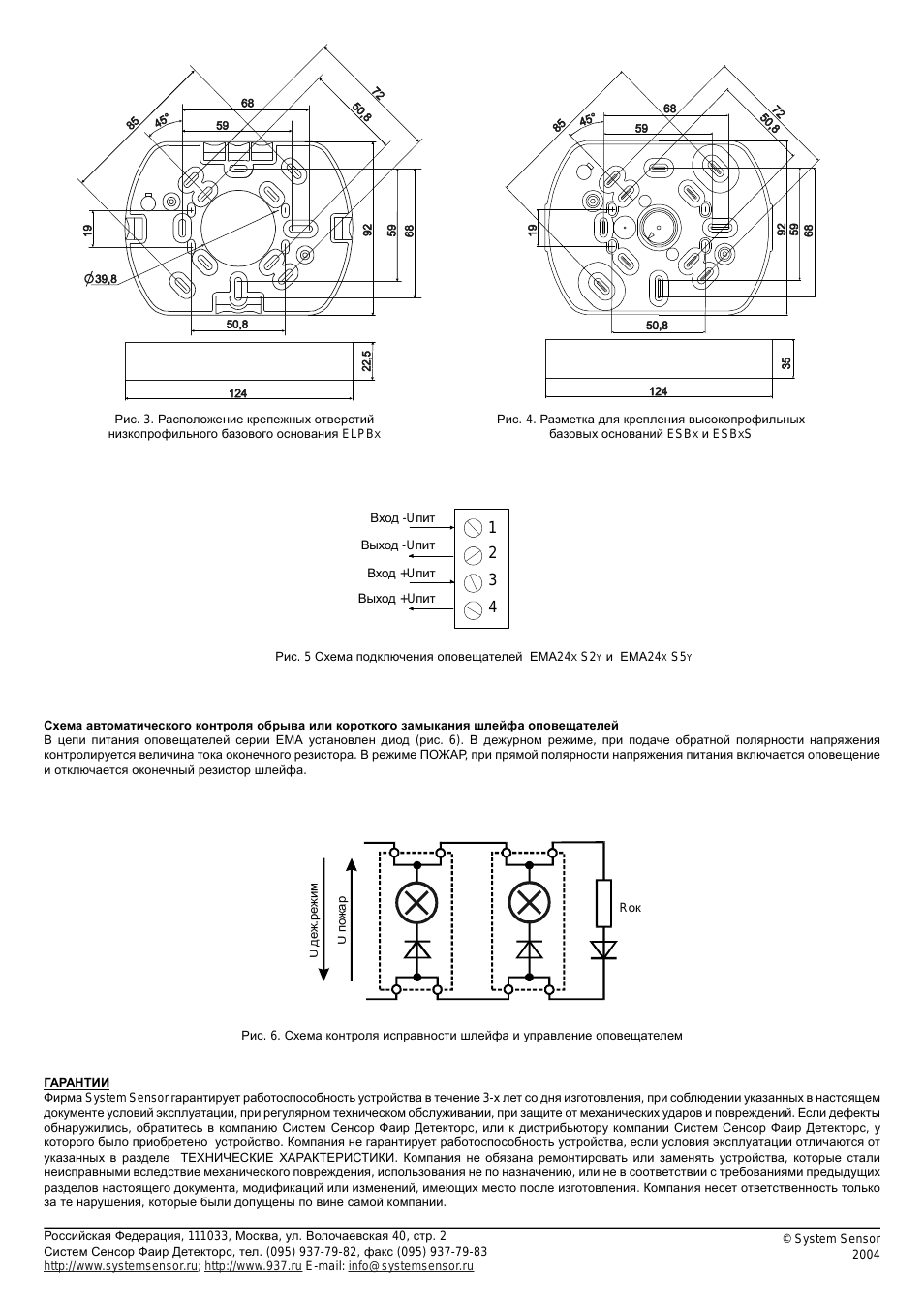

Инструкция по эксплуатации System Sensor ЕМА24X S5Y — страница 2

Рис 5 Схема подключения оповещателей ЕМА24

и ЕМА24

ГАРАНТИИ Фирма System Sensor гарантирует работоспособность устройства в течение 3-х лет со дня изготовления при соблюдении указанных в настоящем документе условий эксплуатации при регулярном техническом обслуживании при защите от механических ударов и повреждений Если дефекты обнаружились обратитесь в компанию Систем Сенсор Фаир Детекторс или к дистрибьютору компании Систем Сенсор Фаир Детекторс у которого было приобретено устройство Компания не гарантирует работоспособность устройства если условия эксплуатации отличаются от указанных в разделе ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Компания не обязана ремонтировать или заменять устройства которые стали неисправными вследствие механического повреждения использования не по назначению или не в соответствии с требованиями предыдущих разделов настоящего документа модификаций или изменений имеющих место после изготовления Компания несет ответственность только за те нарушения которые были допущены по вине самой компании.

Рис 4 Разметка для крепления высокопрофильных базовых оснований ESB

и ESB

Рис 3 Расположение крепежных отверстий низкопрофильного базового основания ELPB

Вход + пит

Выход + пит

Вход пит

Выход пит

Российская Федерация 111033 Москва ул Волочаевская 40 стр 2 Систем Сенсор Фаир Детекторс тел (095) 937-79-82 факс (095) 937-79-83

http:

; http:

E-mail:

© System Sensor

2004

Схема автоматического контроля обрыва или короткого замыкания шлейфа оповещателей В цепи питания оповещателей серии ЕМА установлен диод (рис 6) В дежурном режиме при подаче обратной полярности напряжения контролируется величина тока оконечного резистора В режиме ПОЖАР при прямой полярности напряжения питания включается оповещение и отключается оконечный резистор шлейфа.

Рис 6 Схема контроля исправности шлейфа и управление оповещателем

п ож а

.р еж и
