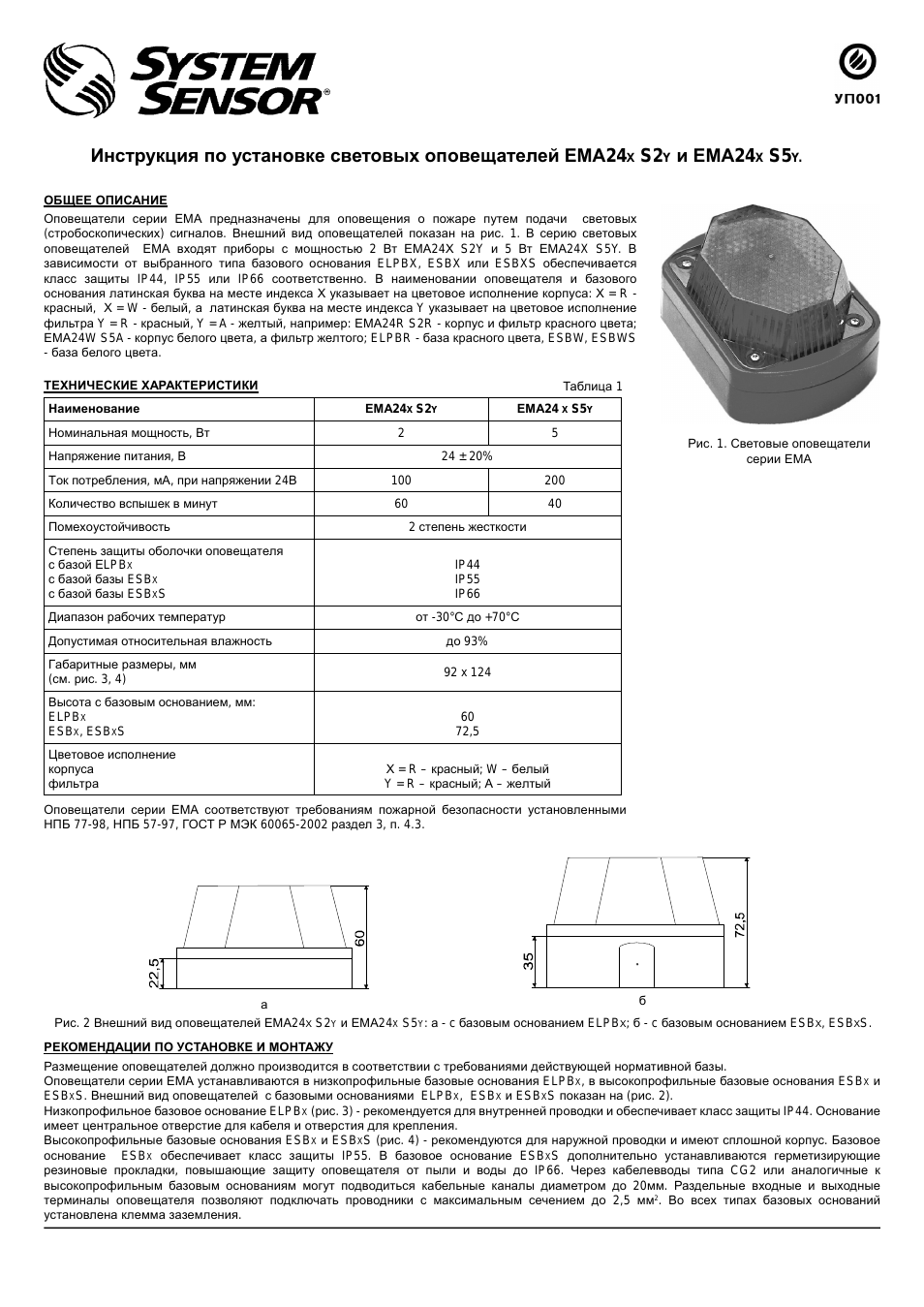

Инструкция по эксплуатации System Sensor ЕМА24X S5Y

Наименование

ЕМА24

ЕМА24

Номинальная мощность Вт 2 5

Напряжение питания В 24 ± 20%

Ток потребления мА при напряжении 24В 100 200

Количество вспышек в минут 60 40

Помехоустойчивость 2 степень жесткости

Степень защиты оболочки оповещателя с базой ЕLPB

с базой базы ESB

с базой базы ESB

IP44 IP55

IP66

Диапазон рабочих температур от 30°С до +70°С

Допустимая относительная влажность до 93%

Габаритные размеры мм (

см рис 3 4) 92 x 124

Высота с базовым основанием мм:
ELPB

S 60 72,5

Цветовое исполнение корпуса фильтра

Х = R – красный; W – белый

Y = R – красный; А – желтый

ОБЩЕЕ ОПИСАНИЕ Оповещатели серии ЕМА предназначены для оповещения о пожаре путем подачи световых (

стробоскопических) сигналов Внешний вид оповещателей показан на рис 1 В серию световых оповещателей ЕМА входят приборы с мощностью 2 Вт ЕМА24Х S2Y и 5 Вт ЕМА24X S5Y В зависимости от выбранного типа базового основания ELPBX ESBX или ESBXS обеспечивается класс защиты IP44 IP55 или IP66 соответственно В наименовании оповещателя и базового основания латинская буква на месте индекса Х указывает на цветовое исполнение корпуса: Х = R
красный Х = W белый а латинская буква на месте индекса Y указывает на цветовое исполнение фильтра Y = R красный Y = A желтый например: ЕМА24R S2R корпус и фильтр красного цвета;
ЕМА24W S5A корпус белого цвета а фильтр желтого; ELPBR база красного цвета ESBW ESBWS база белого цвета.

Рис 2 Внешний вид оповещателей ЕМА24

и ЕМА24

: а c базовым основанием ELPB

; б c базовым основанием ESB

Рис 1 Световые оповещатели серии ЕМА

Инструкция по установке световых оповещателей ЕМА24

и ЕМА24

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Таблица 1

Оповещатели серии ЕМА соответствуют требованиям пожарной безопасности установленными НПБ 77-98 НПБ 57-97 ГОСТ Р МЭК 60065-2002 раздел 3 п 4.3.

РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ И МОНТАЖУ Размещение оповещателей должно производится в соответствии с требованиями действующей нормативной базы Оповещатели серии ЕМА устанавливаются в низкопрофильные базовые основания ELPB

в высокопрофильные базовые основания ESB

Внешний вид оповещателей с базовыми основаниями ELPB

и ESB

S показан на (рис 2).

Низкопрофильное базовое основание ELPB

рис 3) рекомендуется для внутренней проводки и обеспечивает класс защиты IP44 Основание имеет центральное отверстие для кабеля и отверстия для крепления Высокопрофильные базовые основания ESB

и ESB

рис 4) рекомендуются для наружной проводки и имеют сплошной корпус Базовое основание ESB

обеспечивает класс защиты IP55 В базовое основание ESB

S дополнительно устанавливаются герметизирующие резиновые прокладки повышающие защиту оповещателя от пыли и воды до IP66 Через кабелевводы типа CG2 или аналогичные к высокопрофильным базовым основаниям могут подводиться кабельные каналы диаметром до 20мм Раздельные входные и выходные терминалы оповещателя позволяют подключать проводники с максимальным сечением до 2,5 мм

Во всех типах базовых оснований установлена клемма заземления.
