Динамики установлены в камерах Vb1 а звук излучают в камеру Vb2 оборудованную фазоинверторами Фазоинверторы должны выступать наружу на 10 см чтобы обеспечить прохождение воздуха.

Соединение

Параллельное

Объем Vb1 2 х 8,7 л

Объем Vb2 14,8 л

Порты в Vb2

6,8 х 25 см 2 шт.

Демпфирование Демпфирующий мат F3 Vb1 49,3 Гц

F3 Vb2 98,5 Гц

Fb Vb1 72,6 Гц

Fb Vb2 70 Гц

В 25 см*

Ш1 13,92 см*

Ш2 23,71 см*

Г1 25 см*

Г2 25 см*

Х 25 см*

Этот корпус мы рекомендуем использовать с двумя динамиками включенными в этот набор Корпус был тщательно протестирован и признан наилучшим вариантом Фазоинвертор также включен в комплект Трубу следует обрезать до корректной длины и больше не трогать В этот набор входит два фазоинвертора Больший устанавливается с выходом наружу а меньший соединяется с трубой внутри корпуса Вырежьте круглое отверстие в стенке корпуса там где вы хотите разместить фазоинвертор Диаметр отверстия должен составлять 115 мм Установите большой фланец в стенку корпуса закрепив его с помощью винтов (на обратной стороне для них есть готовые отверстия) или клея Меньший фланец предназначен для другого конца трубы который уходит внутрь корпуса Закрепите его на трубе с помощью клея ПВА.
Приклейте трубу к обратной стороне наружного фланца Нанося герметик по периметру фланца добейтесь максимальной герметизации корпуса Указанный здесь объем – это внутренний объем корпуса.

F3 = приблизительная нижняя частота для корпусов с фазоинвертором в Гц Выражение «точка F 3 дБ» означает точку в которой мощность снижается на 50%.
Fb = частота резонанса корпуса

Корпус для 2 х RW6:

Соединение

Параллельное

Объем 18 л

Фазоинвертор 6,8 х 24 см

Демпфирование

Внутренняя прокладка

F3 52,2 Гц

Fb 46 Гц

Габариты корпуса с фазоинвертором:

Ширина 420 мм

Высота 266 мм

Глубина внизу 266 мм

Глубина вверху 199 мм

Материал

ДВП 16 мм

ФАЗОИНВЕРТОР

КОРПУС С ФАЗОИНВЕРТОРОМ
ДЛЯ 2 Х RW6

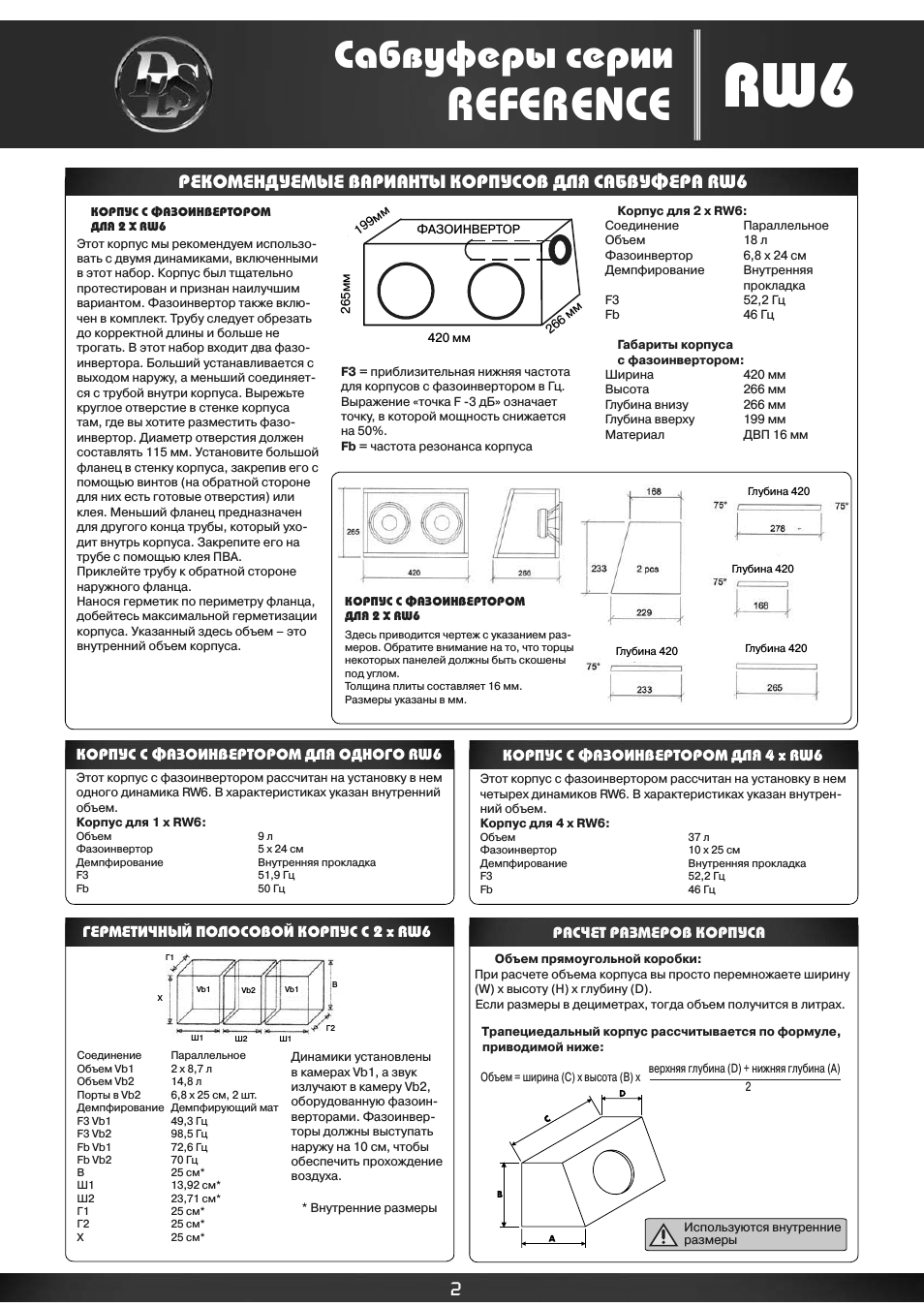

Здесь приводится чертеж с указанием размеров Обратите внимание на то что торцы некоторых панелей должны быть скошены под углом Толщина плиты составляет 16 мм Размеры указаны в мм.

Глубина 420

Глубина 420

Глубина 420

Глубина 420

КОРПУС С ФАЗОИНВЕРТОРОМ ДЛЯ ОДНОГО RW6

Этот корпус с фазоинвертором рассчитан на установку в нем одного динамика RW6 В характеристиках указан внутренний объем Корпус для 1 x RW6:

Объем 9 л

Фазоинвертор 5 х 24 см

Демпфирование

Внутренняя прокладка

F3 51,9 Гц

Fb 50 Гц

КОРПУС С ФАЗОИНВЕРТОРОМ ДЛЯ 4 х RW6

Этот корпус с фазоинвертором рассчитан на установку в нем четырех динамиков RW6 В характеристиках указан внутренний объем Корпус для 4 x RW6:

Объем 37 л

Фазоинвертор 10 х 25 см

Демпфирование

Внутренняя прокладка

F3 52,2 Гц

Fb 46 Гц

* Внутренние размеры

420 мм

266 мм

265мм

199мм

Объем прямоугольной коробки:

При расчете объема корпуса вы просто перемножаете ширину (W) х высоту (H) х глубину (D).

Если размеры в дециметрах тогда объем получится в литрах.

Трапециедальный корпус рассчитывается по формуле приводимой ниже:

Объем = ширина (C) x высота (B) x

Используются внутренние размеры верхняя глубина (D) + нижняя глубина (A)

РАСЧЕТ РАЗМЕРОВ КОРПУСА

ГЕРМЕТИЧНЫЙ ПОЛОСОВОЙ КОРПУС С 2 x RW6

РЕКОМЕНДУЕМЫЕ ВАРИАНТЫ КОРПУСОВ ДЛЯ САБВУФЕРА RW6

Сабвуферы серии

REFERENCE

КОРПУС С ФАЗОИНВЕРТОРОМ
ДЛЯ 2 Х RW6
