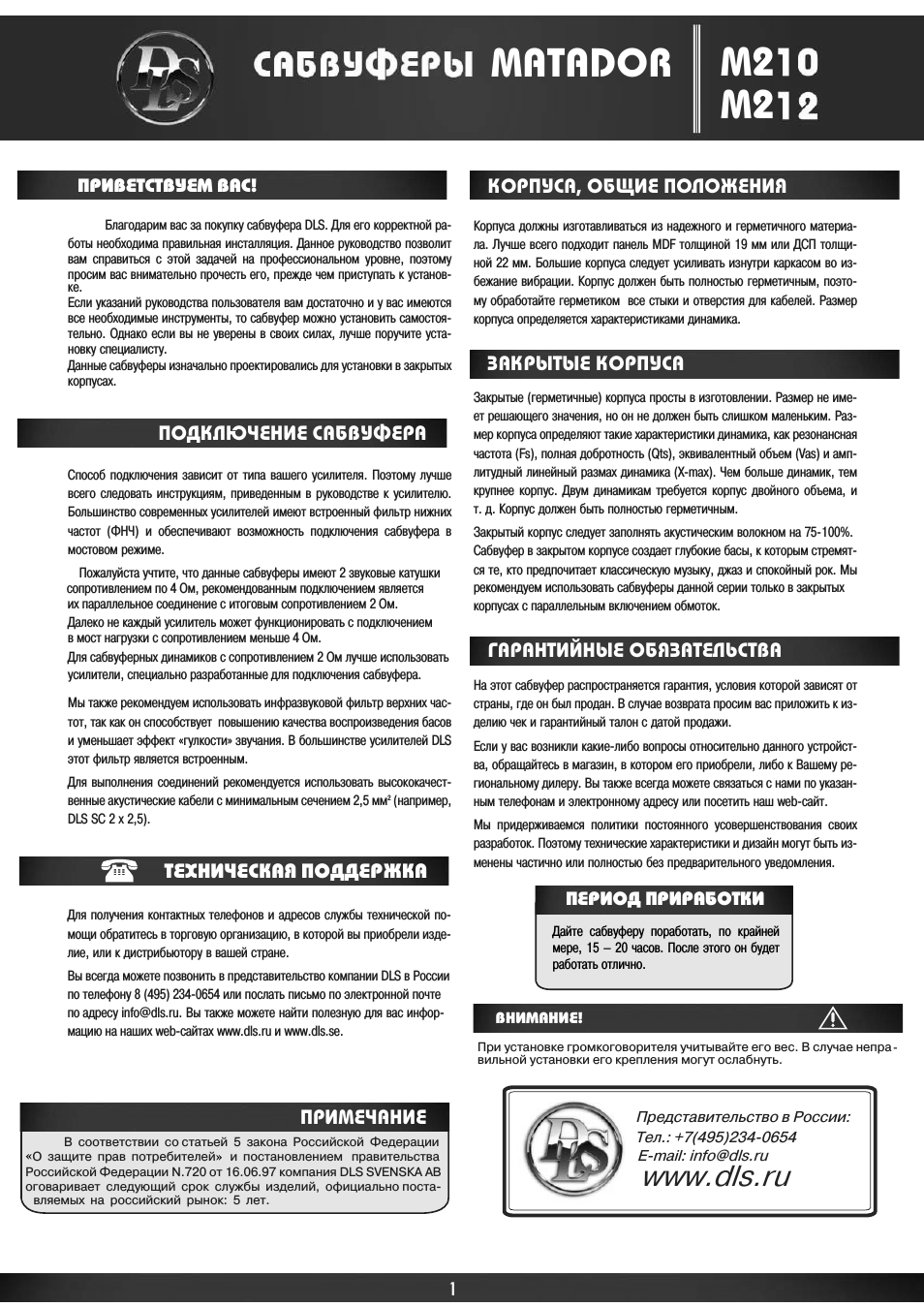

Инструкция по эксплуатации DLS M212

Благодарим вас за покупку сабвуфера DLS Для его корректной работы необходима правильная инсталляция Данное руководство позволит вам справиться с этой задачей на профессиональном уровне поэтому просим вас внимательно прочесть его прежде чем приступать к установке Если указаний руководства пользователя вам достаточно и у вас имеются все необходимые инструменты то сабвуфер можно установить самостоятельно Однако если вы не уверены в своих силах лучше поручите установку специалисту Данные сабвуферы изначально проектировались для установки в закрытых корпусах.

Способ подключения зависит от типа вашего усилителя Поэтому лучше всего следовать инструкциям приведенным в руководстве к усилителю Большинство современных усилителей имеют встроенный фильтр нижних частот (ФНЧ) и обеспечивают возможность подключения сабвуфера в мостовом режиме.

Пожалуйста учтите что данные сабвуферы имеют 2 звуковые катушки

Далеко не каждый усилитель может функционировать с подключением в мост нагрузки с сопротивлением меньше 4 Ом.

Мы также рекомендуем использовать инфразвуковой фильтр верхних частот так как он способствует повышению качества воспроизведения басов и уменьшает эффект «гулкости» звучания В большинстве усилителей DLS
этот фильтр является встроенным.

Для выполнения соединений рекомендуется использовать высококачественные акустические кабели с минимальным сечением 2,5 мм

(например,

DLS SC 2 х 2,5).

Корпуса должны изготавливаться из надежного и герметичного материала Лучше всего подходит панель MDF толщиной 19 мм или ДСП толщиной 22 мм Большие корпуса следует усиливать изнутри каркасом во избежание вибрации Корпус должен быть полностью герметичным поэтому обработайте герметиком все стыки и отверстия для кабелей Размер корпуса определяется характеристиками динамика

Закрытые (герметичные) корпуса просты в изготовлении Размер не имеет решающего значения но он не должен быть слишком маленьким Размер корпуса определяют такие характеристики динамика как резонансная частота (Fs) полная добротность (Qts) эквивалентный объем (Vas) и амплитудный линейный размах динамика (X-max) Чем больше динамик тем крупнее корпус Двум динамикам требуется корпус двойного объема и т д Корпус должен быть полностью герметичным.

Закрытый корпус следует заполнять акустическим волокном на 75-100%.

Сабвуфер в закрытом корпусе создает глубокие басы к которым стремятся те кто предпочитает классическую музыку джаз и спокойный рок Мы рекомендуем использовать сабвуферы данной серии только в закрытых

Для сабвуферных динамиков с сопротивлением 2 Ом лучше использовать усилители специально разработанные для подключения сабвуфера.

корпусах с параллельным включением обмоток.

На этот сабвуфер распространяется гарантия условия которой зависят от страны где он был продан В случае возврата просим вас приложить к изделию чек и гарантийный талон с датой продажи

Если у вас возникли какие-либо вопросы относительно данного устройства обращайтесь в магазин в котором его приобрели либо к Вашему региональному дилеру Вы также всегда можете связаться с нами по указанным телефонам и электронному адресу или посетить наш web-сайт.

Мы придерживаемся политики постоянного усовершенствования своих разработок Поэтому технические характеристики и дизайн могут быть изменены частично или полностью без предварительного уведомления.

сопротивлением по 4 Ом рекомендованным подключением является их параллельное соединение с итоговым сопротивлением 2 Ом.

MATADOR

M2 M2

Для получения контактных телефонов и адресов службы технической помощи обратитесь в торговую организацию в которой вы приобрели изделие или к дистрибьютору в вашей стране.

Вы всегда можете позвонить в представительство компании DLS в России по телефону 8 (495) 234-0654 или послать письмо по электронной почте по адресу Вы также можете найти полезную для вас информацию на наших web-сайтах и

ТЕХНИЧЕСКАЯ ПОДДЕРЖКА

ПОДКЛЮЧЕНИЕ САБВУФЕРА

КОРПУСА ОБЩИЕ ПОЛОЖЕНИЯ

ЗАКРЫТЫЕ КОРПУСА

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

ПРИВЕТСТВУЕМ ВАС!

При установке громкоговорителя учитывайте его вес В случае непра

вильной установки его крепления могут ослабнуть.

ВНИМАНИЕ!

ПЕРИОД ПРИРАБОТКИ

Дайте сабвуферу поработать по крайней мере 15 – 20 часов После этого он будет работать отлично.

ПРИМЕЧАНИЕ

В соответствии со статьей 5 закона Российской Федерации

О защите прав потребителей и постановлением правительства

Российской Федерации N.720 от 16.06.97 компания DLS SVENSКA AB
оговаривает следующий срок службы изделий официально поставляемых на российский рынок: 5 лет.

Тел.: +7(495)234-0654

Представительство в России:

E-mail:
