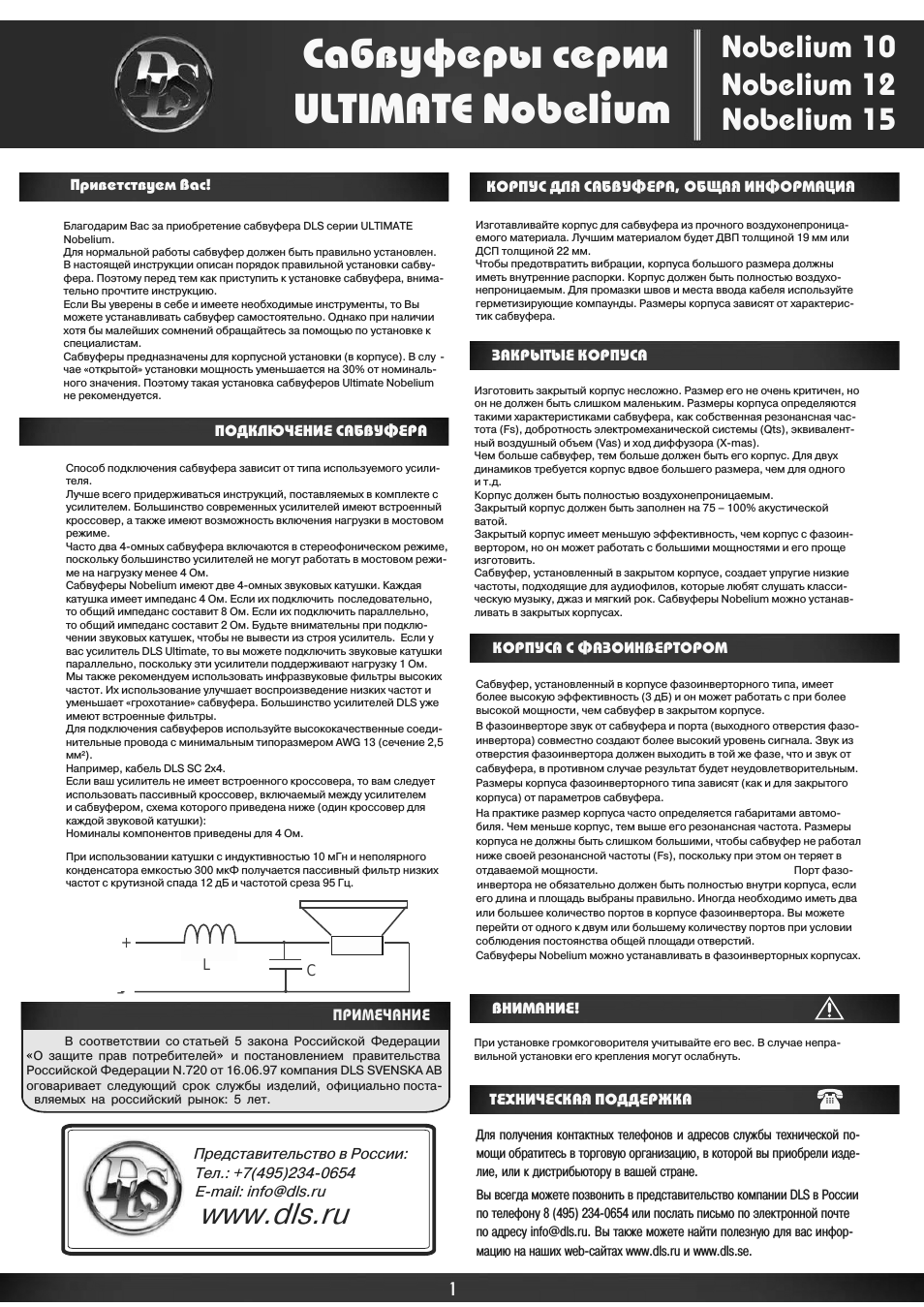

Инструкция по эксплуатации DLS Nobelium 15

Благодарим Вас за приобретение сабвуфера DLS серии ULTIMATE
Nobelium Для нормальной работы сабвуфер должен быть правильно установлен В настоящей инструкции описан порядок правильной установки сабвуфера Поэтому перед тем как приступить к установке сабвуфера внимательно прочтите инструкцию Если Вы уверены в себе и имеете необходимые инструменты то Вы можете устанавливать сабвуфер самостоятельно Однако при наличии хотя бы малейших сомнений обращайтесь за помощью по установке к специалистам Сабвуферы предназначены для корпусной установки (в корпусе) В слу
чае «открытой» установки мощность уменьшается на 30% от номинального значения Поэтому такая установка сабвуферов Ultimate Nobelium не рекомендуется.

Способ подключения сабвуфера зависит от типа используемого усилителя Лучше всего придерживаться инструкций поставляемых в комплекте c усилителем Большинство современных усилителей имеют встроенный кроссовер а также имеют возможность включения нагрузки в мостовом режиме Часто два 4-омных сабвуфера включаются в стереофоническом режиме поскольку большинство усилителей не могут работать в мостовом режиме на нагрузку менее 4 Ом Сабвуферы Nobelium имеют две 4-омных звуковых катушки Каждая катушка имеет импеданс 4 Ом Если их подключить последовательно то общий импеданс составит 8 Ом Если их подключить параллельно то общий импеданс составит 2 Ом Будьте внимательны при подключении звуковых катушек чтобы не вывести из строя усилитель Если у вас усилитель DLS Ultimate то вы можете подключить звуковые катушки параллельно поскольку эти усилители поддерживают нагрузку 1 Ом Мы также рекомендуем использовать инфразвуковые фильтры высоких частот Их использование улучшает воспроизведение низких частот и уменьшает «грохотание» сабвуфера Большинство усилителей DLS уже имеют встроенные фильтры Для подключения сабвуферов используйте высококачественные соединительные провода с минимальным типоразмером AWG 13 (сечение 2,5 мм

Например кабель DLS SC 2x4.
Если ваш усилитель не имеет встроенного кроссовера то вам следует использовать пассивный кроссовер включаемый между усилителем и сабвуфером схема которого приведена ниже (один кроссовер для каждой звуковой катушки):
Номиналы компонентов приведены для 4 Ом.

При использовании катушки с индуктивностью 10 мГн и неполярного конденсатора емкостью 300 мкФ получается пассивный фильтр низких частот с крутизной спада 12 дБ и частотой среза 95 Гц.

Изготавливайте корпус для сабвуфера из прочного воздухонепроницаемого материала Лучшим материалом будет ДВП толщиной 19 мм или ДСП толщиной 22 мм Чтобы предотвратить вибрации корпуса большого размера должны иметь внутренние распорки Корпус должен быть полностью воздухонепроницаемым Для промазки швов и места ввода кабеля используйте герметизирующие компаунды Размеры корпуса зависят от характеристик сабвуфера.

Изготовить закрытый корпус несложно Размер его не очень критичен но он не должен быть слишком маленьким Размеры корпуса определяются такими характеристиками сабвуфера как собственная резонансная частота (Fs) добротность электромеханической системы (Qts) эквивалентный воздушный объем (Vas) и ход диффузора (X-mas).
Чем больше сабвуфер тем больше должен быть его корпус Для двух динамиков требуется корпус вдвое большего размера чем для одного и т.д Корпус должен быть полностью воздухонепроницаемым Закрытый корпус должен быть заполнен на 75 – 100% акустической ватой Закрытый корпус имеет меньшую эффективность чем корпус с фазоинвертором но он может работать с большими мощностями и его проще изготовить Сабвуфер установленный в закрытом корпусе создает упругие низкие частоты подходящие для аудиофилов которые любят слушать классическую музыку джаз и мягкий рок Сабвуферы Nobelium можно устанавливать в закрытых корпусах.

Сабвуфер установленный в корпусе фазоинверторного типа имеет более высокую эффективность (3 дБ) и он может работать с при более высокой мощности чем сабвуфер в закрытом корпусе В фазоинверторе звук от сабвуфера и порта (выходного отверстия фазоинвертора) совместно создают более высокий уровень сигнала Звук из отверстия фазоинвертора должен выходить в той же фазе что и звук от сабвуфера в противном случае результат будет неудовлетворительным Размеры корпуса фазоинверторного типа зависят (как и для закрытого корпуса) от параметров сабвуфера На практике размер корпуса часто определяется габаритами автомобиля Чем меньше корпус тем выше его резонансная частота Размеры корпуса не должны быть слишком большими чтобы сабвуфер не работал ниже своей резонансной частоты (Fs) поскольку при этом он теряет в отдаваемой мощности.

инвертора не обязательно должен быть полностью внутри корпуса если его длина и площадь выбраны правильно Иногда необходимо иметь два или большее количество портов в корпусе фазоинвертора Вы можете перейти от одного к двум или большему количеству портов при условии соблюдения постоянства общей площади отверстий Сабвуферы Nobelium можно устанавливать в фазоинверторных корпусах.

При установке громкоговорителя учитывайте его вес В случае неправильной установки его крепления могут ослабнуть.

Порт фазо-

ТЕХНИЧЕСКАЯ ПОДДЕРЖКА

Для получения контактных телефонов и адресов службы технической помощи обратитесь в торговую организацию в которой вы приобрели изделие или к дистрибьютору в вашей стране.

Вы всегда можете позвонить в представительство компании DLS в России по телефону 8 (495) 234-0654 или послать письмо по электронной почте по адресу Вы также можете найти полезную для вас информацию на наших web-сайтах и

Сабвуферы серии

ULTIMATE Nobelium

Nobelium 10 Nobelium 12 Nobelium 15

Приветствуем Вас!

КОРПУС ДЛЯ САБВУФЕРА ОБЩАЯ ИНФОРМАЦИЯ

ЗАКРЫТЫЕ КОРПУСА

ПОДКЛЮЧЕНИЕ САБВУФЕРА

КОРПУСА С ФАЗОИНВЕРТОРОМ

ВНИМАНИЕ!

ПРИМЕЧАНИЕ

В соответствии со статьей 5 закона Российской Федерации

О защите прав потребителей и постановлением правительства

Российской Федерации N.720 от 16.06.97 компания DLS SVENSКA AB
оговаривает следующий срок службы изделий официально поставляемых на российский рынок: 5 лет.

Тел.: +7(495)234-0654

Представительство в России:

E-mail:
