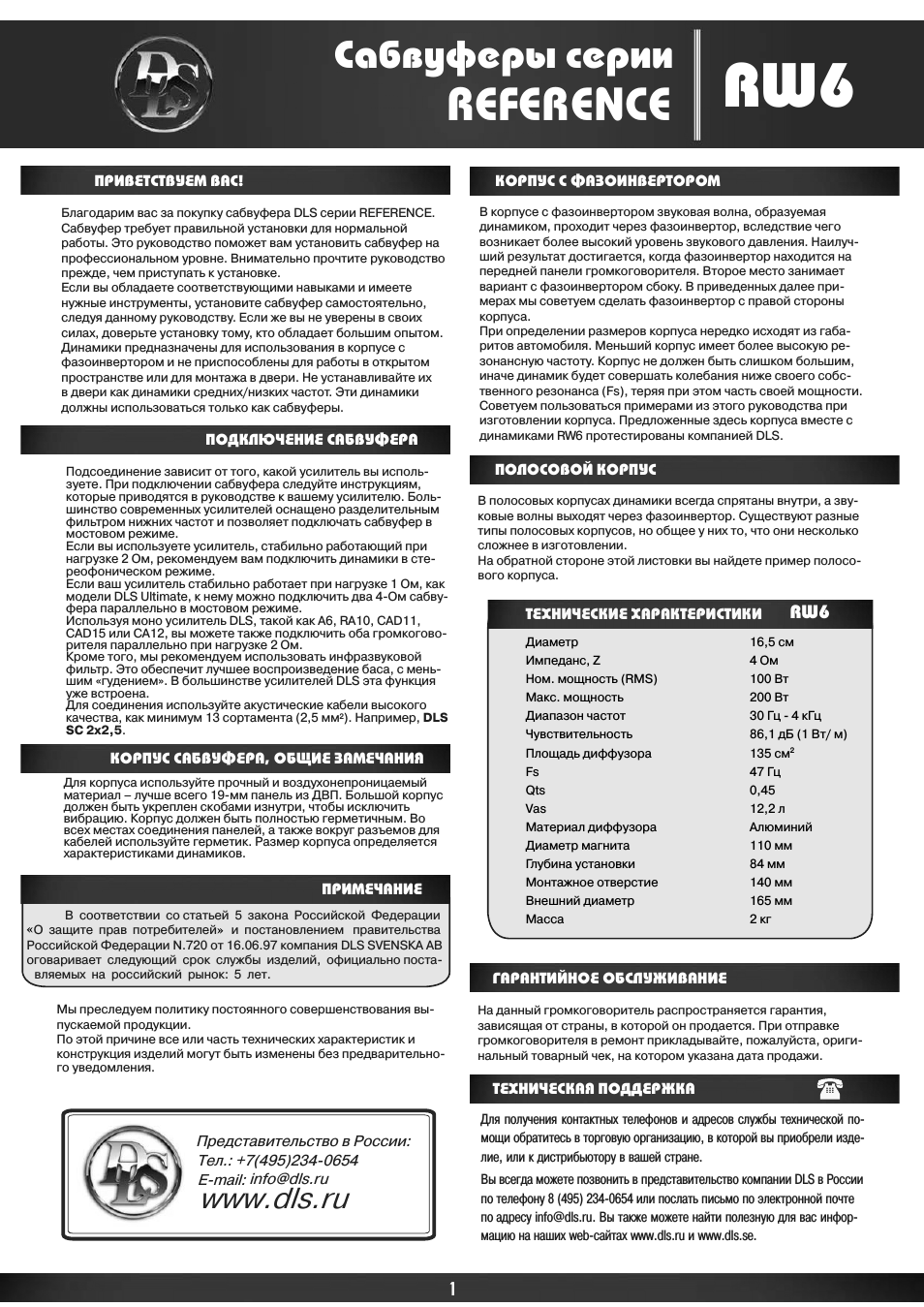

Инструкция по эксплуатации DLS RW6

Благодарим вас за покупку сабвуфера DLS серии REFERENCE.
Сабвуфер требует правильной установки для нормальной работы Это руководство поможет вам установить сабвуфер на профессиональном уровне Внимательно прочтите руководство прежде чем приступать к установке Если вы обладаете соответствующими навыками и имеете нужные инструменты установите сабвуфер самостоятельно следуя данному руководству Если же вы не уверены в своих силах доверьте установку тому кто обладает большим опытом Динамики предназначены для использования в корпусе с фазоинвертором и не приспособлены для работы в открытом пространстве или для монтажа в двери Не устанавливайте их в двери как динамики средних/низких частот Эти динамики должны использоваться только как сабвуферы.

Подсоединение зависит от того какой усилитель вы используете При подключении сабвуфера следуйте инструкциям которые приводятся в руководстве к вашему усилителю Большинство современных усилителей оснащено разделительным фильтром нижних частот и позволяет подключать сабвуфер в мостовом режиме.

Если вы используете усилитель стабильно работающий при нагрузке 2 Ом рекомендуем вам подключить динамики в стереофоническом режиме

Если ваш усилитель стабильно работает при нагрузке 1 Ом как модели DLS Ultimate к нему можно подключить два 4-Ом сабвуфера параллельно в мостовом режиме

Используя моно усилитель DLS такой как A6 RA10 CAD11

CAD15 или CA12 вы можете также подключить оба громкоговорителя параллельно при нагрузке 2 Ом.

Кроме того мы рекомендуем использовать инфразвуковой фильтр Это обеспечит лучшее воспроизведение баса с меньшим «гудением» В большинстве усилителей DLS эта функция уже встроена.

Для соединения используйте акустические кабели высокого качества как минимум 13 сортамента (2,5 мм

) Например DLS

SC 2x2,5.

Для корпуса используйте прочный и воздухонепроницаемый материал – лучше всего 19-мм панель из ДВП Большой корпус должен быть укреплен скобами изнутри чтобы исключить вибрацию Корпус должен быть полностью герметичным Во всех местах соединения панелей а также вокруг разъемов для кабелей используйте герметик Размер корпуса определяется характеристиками динамиков.

В корпусе с фазоинвертором звуковая волна образуемая динамиком проходит через фазоинвертор вследствие чего возникает более высокий уровень звукового давления Наилучший результат достигается когда фазоинвертор находится на передней панели громкоговорителя Второе место занимает вариант с фазоинвертором сбоку В приведенных далее примерах мы советуем сделать фазоинвертор с правой стороны корпуса При определении размеров корпуса нередко исходят из габаритов автомобиля Меньший корпус имеет более высокую резонансную частоту Корпус не должен быть слишком большим иначе динамик будет совершать колебания ниже своего собственного резонанса (Fs) теряя при этом часть своей мощности Советуем пользоваться примерами из этого руководства при изготовлении корпуса Предложенные здесь корпуса вместе с динамиками RW6 протестированы компанией DLS.

ПОЛОСОВОЙ КОРПУС

В полосовых корпусах динамики всегда спрятаны внутри а звуковые волны выходят через фазоинвертор Существуют разные типы полосовых корпусов но общее у них то что они несколько сложнее в изготовлении На обратной стороне этой листовки вы найдете пример полосового корпуса.

Диаметр 16,5 см

Импеданс Z

4 Ом

Ном мощность (RMS)

100 Вт

Макс мощность

200 Вт

Диапазон частот

30 Гц 4 кГц

Чувствительность 86,1 дБ (1 Вт м)

Площадь диффузора

135 см

47 Гц

0,45

12,2 л

Материал диффузора

Алюминий

Диаметр магнита

110 мм

Глубина установки

84 мм

Монтажное отверстие

140 мм

Внешний диаметр

165 мм

Масса 2 кг

ТЕХНИЧЕСКАЯ ПОДДЕРЖКА

Для получения контактных телефонов и адресов службы технической помощи обратитесь в торговую организацию в которой вы приобрели изделие или к дистрибьютору в вашей стране.

Вы всегда можете позвонить в представительство компании DLS в России по телефону 8 (495) 234-0654 или послать письмо по электронной почте по адресу Вы также можете найти полезную для вас информацию на наших web-сайтах и

Сабвуферы серии

На данный громкоговоритель распространяется гарантия зависящая от страны в которой он продается При отправке громкоговорителя в ремонт прикладывайте пожалуйста оригинальный товарный чек на котором указана дата продажи.

ГАРАНТИЙНОЕ ОБСЛУЖИВАНИЕ

Мы преследуем политику постоянного совершенствования выпускаемой продукции По этой причине все или часть технических характеристик и конструкция изделий могут быть изменены без предварительного уведомления.

ПРИМЕЧАНИЕ

REFERENCE

КОРПУС С ФАЗОИНВЕРТОРОМ

ПРИВЕТСТВУЕМ ВАС!

ПОДКЛЮЧЕНИЕ САБВУФЕРА

КОРПУС САБВУФЕРА ОБЩИЕ ЗАМЕЧАНИЯ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

В соответствии со статьей 5 закона Российской Федерации

О защите прав потребителей и постановлением правительства

Российской Федерации N.720 от 16.06.97 компания DLS SVENSКA AB
оговаривает следующий срок службы изделий официально поставляемых на российский рынок: 5 лет.

Тел.: +7(495)234-0654

Представительство в России:

E-mail:
