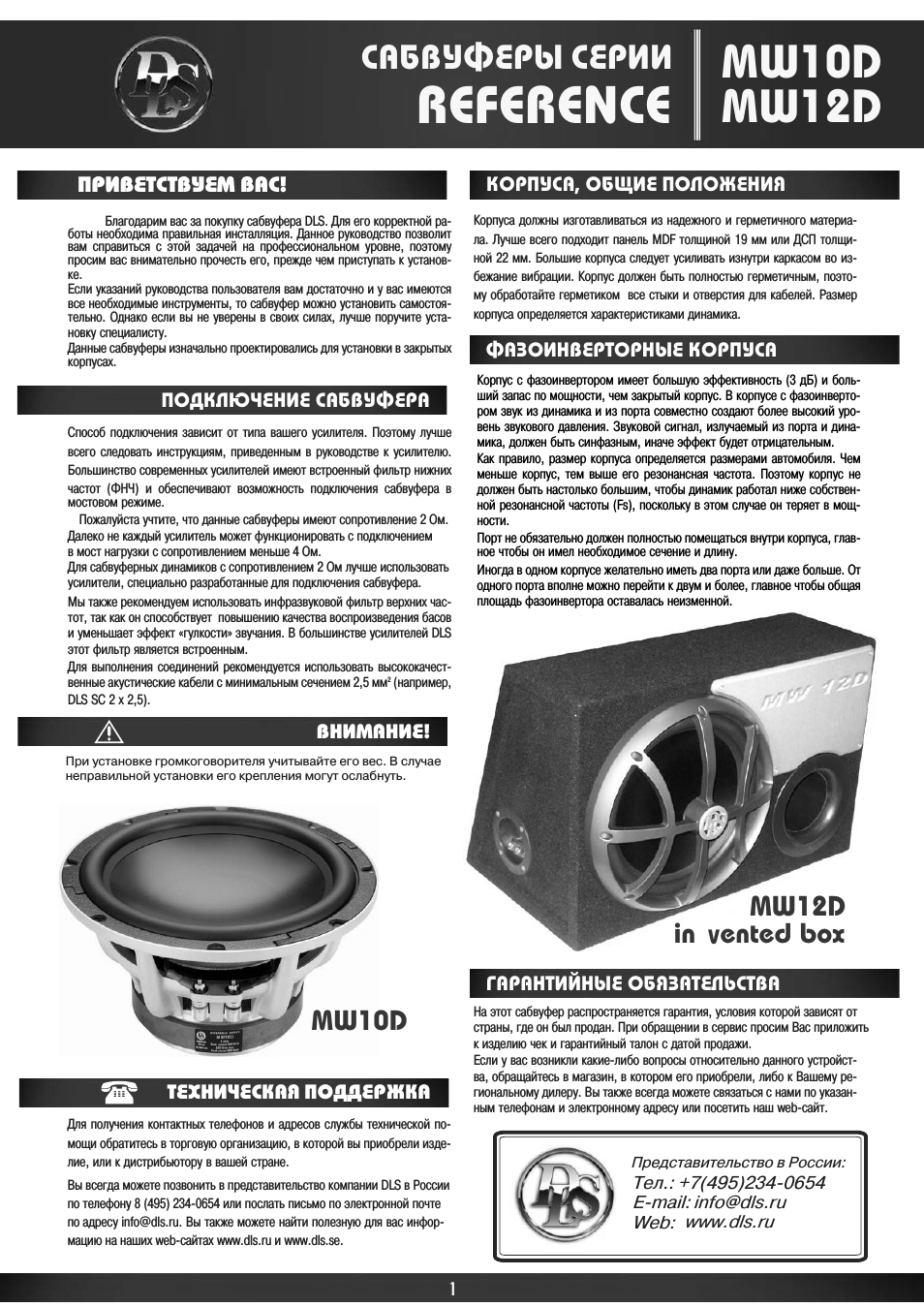

Инструкция по эксплуатации DLS MW12D

Благодарим вас за покупку сабвуфера DLS Для его корректной работы необходима правильная инсталляция Данное руководство позволит вам справиться с этой задачей на профессиональном уровне поэтому просим вас внимательно прочесть его прежде чем приступать к установке Если указаний руководства пользователя вам достаточно и у вас имеются все необходимые инструменты то сабвуфер можно установить самостоятельно Однако если вы не уверены в своих силах лучше поручите установку специалисту Данные сабвуферы изначально проектировались для установки в закрытых корпусах.

ПОДКЛЮЧЕНИЕ САБВУФЕРА

Способ подключения зависит от типа вашего усилителя Поэтому лучше всего следовать инструкциям приведенным в руководстве к усилителю Большинство современных усилителей имеют встроенный фильтр нижних частот (ФНЧ) и обеспечивают возможность подключения сабвуфера в мостовом режиме.

Пожалуйста учтите что данные сабвуферы имеют сопротивление 2 Ом.

Далеко не каждый усилитель может функционировать с подключением в мост нагрузки с сопротивлением меньше 4 Ом.

Мы также рекомендуем использовать инфразвуковой фильтр верхних частот так как он способствует повышению качества воспроизведения басов и уменьшает эффект «гулкости» звучания В большинстве усилителей DLS
этот фильтр является встроенным Для выполнения соединений рекомендуется использовать высококачественные акустические кабели с минимальным сечением 2,5 мм

(например,

DLS SC 2 х 2,5).

КОРПУСА ОБЩИЕ ПОЛОЖЕНИЯ

Корпуса должны изготавливаться из надежного и герметичного материала Лучше всего подходит панель MDF толщиной 19 мм или ДСП толщиной 22 мм Большие корпуса следует усиливать изнутри каркасом во избежание вибрации Корпус должен быть полностью герметичным поэтому обработайте герметиком все стыки и отверстия для кабелей Размер корпуса определяется характеристиками динамика

ФАЗОИНВЕРТОРНЫЕ КОРПУСА

Для сабвуферных динамиков с сопротивлением 2 Ом лучше использовать усилители специально разработанные для подключения сабвуфера.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

На этот сабвуфер распространяется гарантия условия которой зависят от страны где он был продан При обращении в сервис просим Вас приложить к изделию чек и гарантийный талон с датой продажи Если у вас возникли какие-либо вопросы относительно данного устройства обращайтесь в магазин в котором его приобрели либо к Вашему региональному дилеру Вы также всегда можете связаться с нами по указанным телефонам и электронному адресу или посетить наш web-сайт.

Для получения контактных телефонов и адресов службы технической помощи обратитесь в торговую организацию в которой вы приобрели изделие или к дистрибьютору в вашей стране.

Вы всегда можете позвонить в представительство компании DLS в России по телефону 8 (495) 234-0654 или послать письмо по электронной почте по адресу Вы также можете найти полезную для вас информацию на наших web-сайтах и

ТЕХНИЧЕСКАЯ ПОДДЕРЖКА

Тел.: +7(495)234-0654

Представительство в России:

E-mail:

ПРИВЕТСТВУЕМ ВАС!

При установке громкоговорителя учитывайте его вес В случае неправильной установки его крепления могут ослабнуть.

ВНИМАНИЕ!

REFERENCE

САБBУФЕРЫ СЕРИИ

MW10D
MW12D

MW10D

MW12D

Корпус с фазоинвертором имеет большую эффективность (3 дБ) и больший запас по мощности чем закрытый корпус В корпусе с фазоинвертором звук из динамика и из порта совместно создают более высокий уровень звукового давления Звуковой сигнал излучаемый из порта и динамика должен быть синфазным иначе эффект будет отрицательным Как правило размер корпуса определяется размерами автомобиля Чем меньше корпус тем выше его резонансная частота Поэтому корпус не должен быть настолько большим чтобы динамик работал ниже собственной резонансной частоты (Fs) поскольку в этом случае он теряет в мощности Порт не обязательно должен полностью помещаться внутри корпуса главное чтобы он имел необходимое сечение и длину Иногда в одном корпусе желательно иметь два порта или даже больше От одного порта вполне можно перейти к двум и более главное чтобы общая площадь фазоинвертора оставалась неизменной.

in ented box
