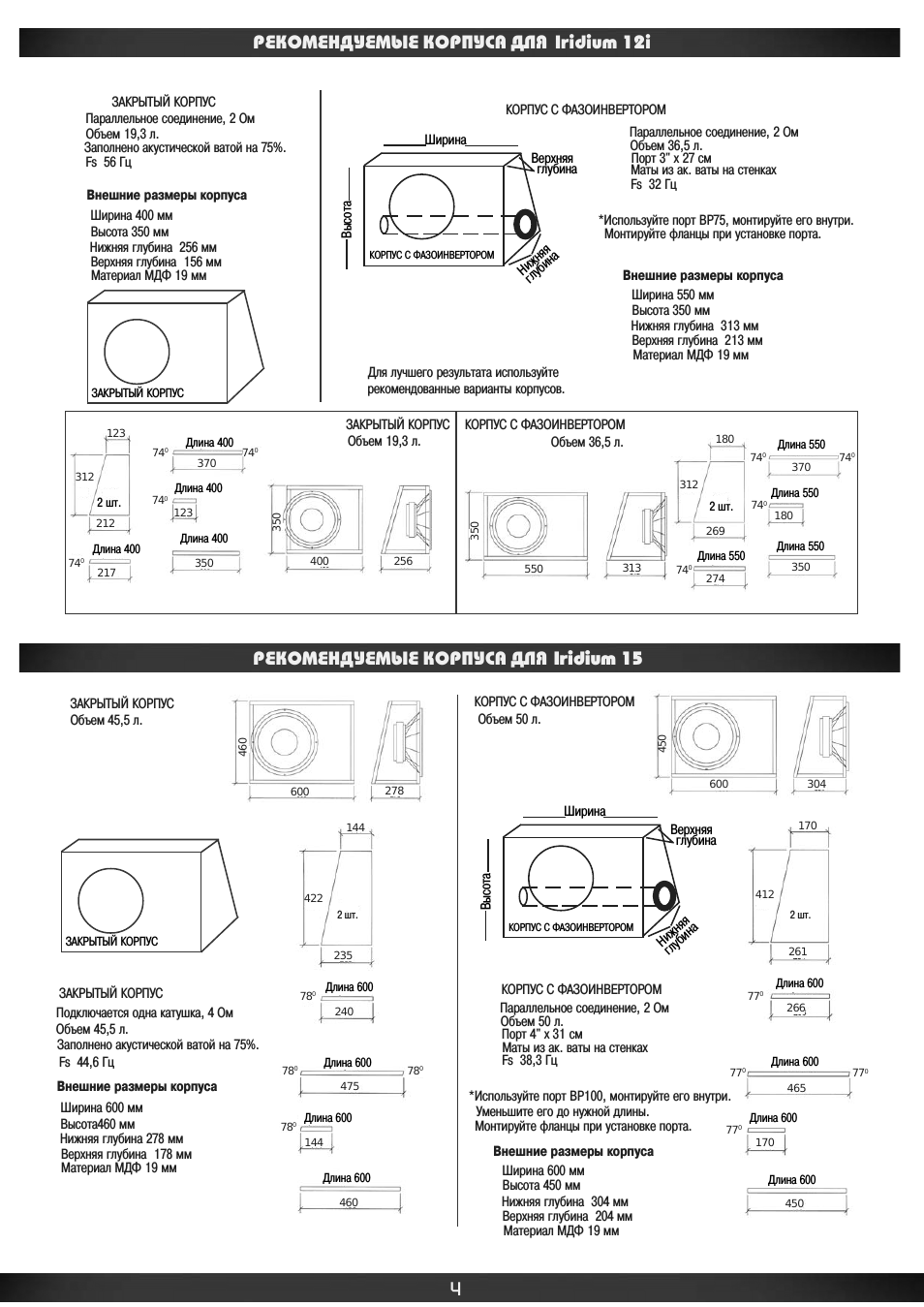

Инструкция по эксплуатации DLS Iridium 15 — страница 4

ЗАКРЫТЫЙ КОРПУС

Объем 19,3 л.

Заполнено акустической ватой на 75%.

Fs 56 Гц

Внешние размеры корпуса

Ширина 400 мм Высота 350 мм

Материал МДФ 19 мм

ЗАКРЫТЫЙ КОРПУС

Нижняя глубина 256 мм

Верхняя глубина 156 мм

Параллельное соединение 2 Ом

Длина 400

Длина 400

Длина 400

Длина 400

2 шт.

2 шт.

Длина 550

Длина 550

Длина 550

Длина 550

ЗАКРЫТЫЙ КОРПУС

Объем 19,3 л.

КОРПУС С ФАЗОИНВЕРТОРОМ

Верхняя глубина глубина

Нижняя

Высота

Для лучшего результата используйте рекомендованные варианты корпусов.

Ширина

КОРПУС С ФАЗОИНВЕРТОРОМ

Параллельное соединение 2 Ом

Объем 36,5 л.

Маты из ак ваты на стенках Fs 32 Гц

Порт 3" х 27 см

*Используйте порт BP75 монтируйте его внутри.

Внешние размеры корпуса

Ширина 550 мм Высота 350 мм

Нижняя глубина 313 мм

Верхняя глубина 213 мм

Материал МДФ 19 мм

Монтируйте фланцы при установке порта.

КОРПУС С ФАЗОИНВЕРТОРОМ

Объем 36,5 л.

ЗАКРЫТЫЙ КОРПУС

КОРПУС С ФАЗОИНВЕРТОРОМ

Верхняя глубина глубина

Нижняя

Высота

Ширина

КОРПУС С ФАЗОИНВЕРТОРОМ

Объем 50 л.

Длина 600

Длина 600

Длина 600

Длина 600

Подключается одна катушка 4 Ом Объем 45,5 л.

Заполнено акустической ватой на 75%.

Fs 44,6 Гц

Внешние размеры корпуса

Ширина 600 мм Высота460 мм

Материал МДФ 19 мм

ЗАКРЫТЫЙ КОРПУС

Нижняя глубина 278 мм

Верхняя глубина 178 мм

2 шт.

2 шт.

Длина 600

Длина 600

Длина 600

Длина 600

ЗАКРЫТЫЙ КОРПУС
Объем 45,5 л.

КОРПУС С ФАЗОИНВЕРТОРОМ

Параллельное соединение 2 Ом

Объем 50 л.

Маты из ак ваты на стенках

Fs 38,3 Гц

Порт 4" х 31 см

*Используйте порт BP100 монтируйте его внутри.

Уменьшите его до нужной длины.

Внешние размеры корпуса

Ширина 600 мм Высота 450 мм

Нижняя глубина 304 мм

Верхняя глубина 204 мм

Материал МДФ 19 мм

Монтируйте фланцы при установке порта.

РЕКОМЕНДУЕМЫЕ КОРПУСА ДЛЯ Iridium 12i

РЕКОМЕНДУЕМЫЕ КОРПУСА ДЛЯ Iridium 15
