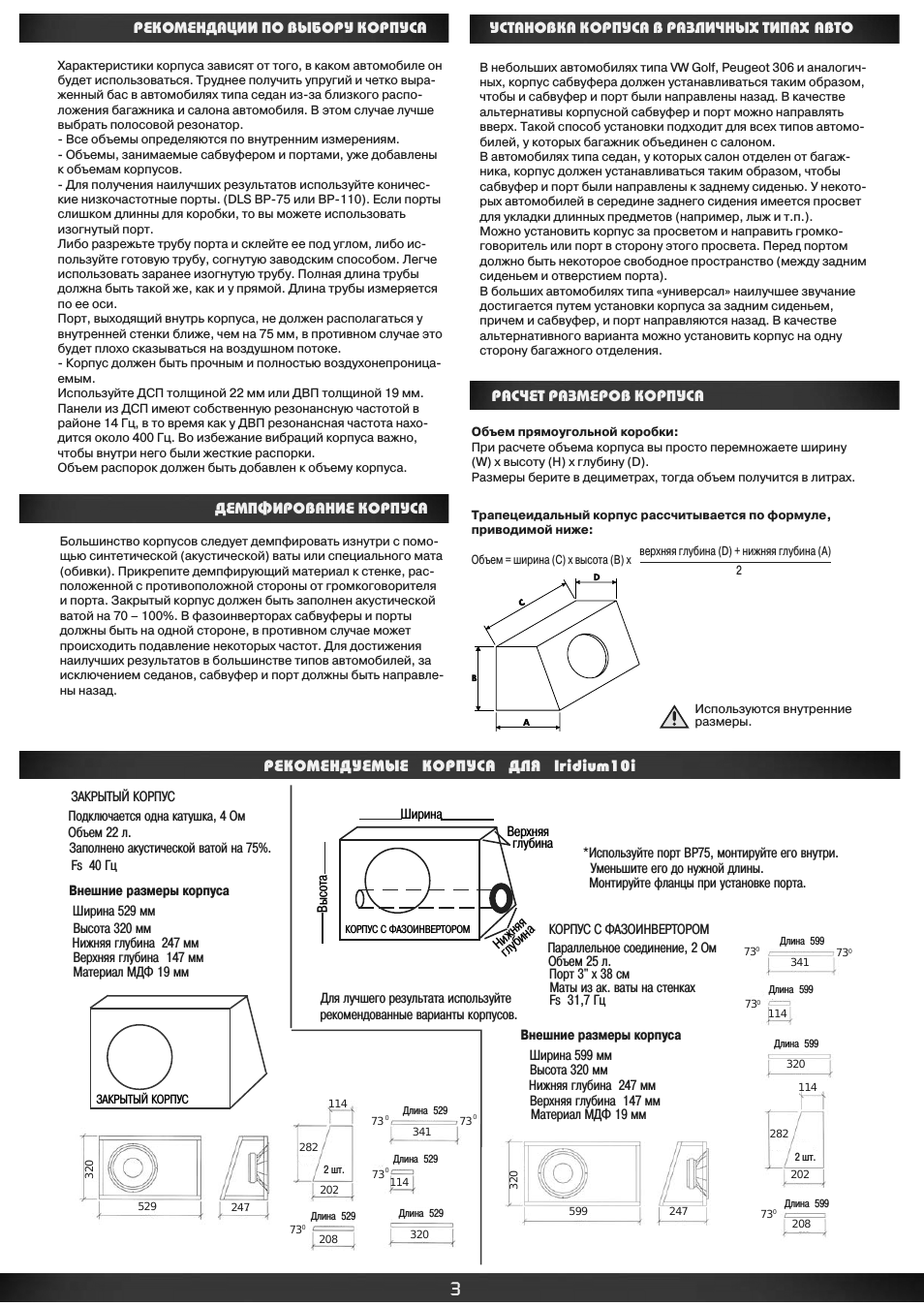

РЕКОМЕНДУЕМЫЕ КОРПУСА ДЛЯ Iridium10i

КОРПУС С ФАЗОИНВЕРТОРОМ

ЗАКРЫТЫЙ КОРПУС

Длина 529

2 шт.

Подключается одна катушка 4 Ом Объем 22 л.

Заполнено акустической ватой на 75%.

Fs 40 Гц

Внешние размеры корпуса

Ширина 529 мм Высота 320 мм

Материал МДФ 19 мм

Длина 529

Длина 529

Верхняя глубина глубина

Нижняя

Высота

КОРПУС С ФАЗОИНВЕРТОРОМ

ЗАКРЫТЫЙ КОРПУС

Параллельное соединение 2 Ом

Объем 25 л.

Маты из ак ваты на стенках

Fs 31,7 Гц

Порт 3" х 38 см

*Используйте порт BP75 монтируйте его внутри.

Уменьшите его до нужной длины.

Внешние размеры корпуса

Ширина 599 мм Высота 320 мм

Нижняя глубина 247 мм

Верхняя глубина 147 мм

Материал МДФ 19 мм

Длина 599

Длина 599

Длина 599

2 шт.

Для лучшего результата используйте рекомендованные варианты корпусов.

Длина 599

Ширина

Нижняя глубина 247 мм

Верхняя глубина 147 мм

Длина 529

Монтируйте фланцы при установке порта.

РЕКОМЕНДАЦИИ ПО ВЫБОРУ КОРПУСА

Характеристики корпуса зависят от того в каком автомобиле он будет использоваться Труднее получить упругий и четко выраженный бас в автомобилях типа седан из-за близкого расположения багажника и салона автомобиля В этом случае лучше выбрать полосовой резонатор.
Все объемы определяются по внутренним измерениям.
Объемы занимаемые сабвуфером и портами уже добавлены к объемам корпусов.
Для получения наилучших результатов используйте конические низкочастотные порты (DLS BP-75 или BP-110) Если порты слишком длинны для коробки то вы можете использовать изогнутый порт Либо разрежьте трубу порта и склейте ее под углом либо используйте готовую трубу согнутую заводским способом Легче использовать заранее изогнутую трубу Полная длина трубы должна быть такой же как и у прямой Длина трубы измеряется по ее оси Порт выходящий внутрь корпуса не должен располагаться у внутренней стенки ближе чем на 75 мм в противном случае это будет плохо сказываться на воздушном потоке.
Корпус должен быть прочным и полностью воздухонепроницаемым Используйте ДСП толщиной 22 мм или ДВП толщиной 19 мм Панели из ДСП имеют собственную резонансную частотой в районе 14 Гц в то время как у ДВП резонансная частота находится около 400 Гц Во избежание вибраций корпуса важно чтобы внутри него были жесткие распорки Объем распорок должен быть добавлен к объему корпуса.

Большинство корпусов следует демпфировать изнутри с помощью синтетической (акустической) ваты или специального мата (обивки) Прикрепите демпфирующий материал к стенке расположенной с противоположной стороны от громкоговорителя и порта Закрытый корпус должен быть заполнен акустической ватой на 70 – 100% В фазоинверторах сабвуферы и порты должны быть на одной стороне в противном случае может происходить подавление некоторых частот Для достижения наилучших результатов в большинстве типов автомобилей за исключением седанов сабвуфер и порт должны быть направлены назад.

В небольших автомобилях типа VW Golf Peugeot 306 и аналогичных корпус сабвуфера должен устанавливаться таким образом чтобы и сабвуфер и порт были направлены назад В качестве альтернативы корпусной сабвуфер и порт можно направлять вверх Такой способ установки подходит для всех типов автомобилей у которых багажник объединен с салоном В автомобилях типа седан у которых салон отделен от багажника корпус должен устанавливаться таким образом чтобы сабвуфер и порт были направлены к заднему сиденью У некоторых автомобилей в середине заднего сидения имеется просвет для укладки длинных предметов (например лыж и т.п.).
Можно установить корпус за просветом и направить громкоговоритель или порт в сторону этого просвета Перед портом должно быть некоторое свободное пространство (между задним сиденьем и отверстием порта).
В больших автомобилях типа «универсал» наилучшее звучание достигается путем установки корпуса за задним сиденьем причем и сабвуфер и порт направляются назад В качестве альтернативного варианта можно установить корпус на одну сторону багажного отделения.

Объем прямоугольной коробки:
При расчете объема корпуса вы просто перемножаете ширину (W) х высоту (H) х глубину (D).
Размеры берите в дециметрах тогда объем получится в литрах.

Трапецеидальный корпус рассчитывается по формуле приводимой ниже:

Объем = ширина (C) x высота (B) x

Используются внутренние размеры.

верхняя глубина (D) + нижняя глубина (A)

УСТАНОВКА КОРПУСА В РАЗЛИЧНЫХ ТИПАХ АВТО

РАСЧЕТ РАЗМЕРОВ КОРПУСА

ДЕМПФИРОВАНИЕ КОРПУСА
