Обычная установка Используйте только установочную коробку с вертикальными стенками (1) (обычно входит в комплект поставки) Закрепите ее на поверхности двумя винтами или двусторонним скотчем

Наклонная установка Выньте твитер из простой установочной коробки вставив тонкую отвертку в слот (А) и повернув ее Вставьте твитер в скошенную установочную коробку (2) как показано на рисунке 3 Проденьте кабель через центральное отверстие Теперь твитер можно установить под двумя различными углами Закрепите его на поверхности двумя винтами или двусторонним скотчем.

Размер

20 мм

Номинальная мощность (RMS) 50 Вт макс 80 Вт

Диапазон частот

1,5–20 кГц

Чувствительность

93 дБ

Диаметр магнита

20 мм (неодимовый магнит)

Глубина инсталляции

20 мм (при утопленном монтаже)

Диаметр монтажного отверстия

48 мм (при утопленном монтаже)

Материал диффузора шелк

Вырежьте в обшивке двери отверстие диаметром 48 мм (установку легче проводить сняв обшивку) Вставьте две металлические скобы в слоты в центре корпуса (см рисунок) и закрепите их винтом М4 и гайкой через центральное отверстие Вставьте твитер в установочную коробку (кабель должен при этом проходить через отверстие в днище) Закрепите твитер в установочной коробке вставив между ними монтажное кольцо (С) Металлические скобы (В) должны находиться с внутренней стороны обшивки двери фиксируя на ней корпус твитера.

Т20 можно смонтировать на приборной доске в круглой установочной специальном углублении в двери автомобиля Данные твитеры входят в состав систем В5А В6А С4 С5А С6А и С36.

Для получения контактных телефонов и адресов службы технической помощи обратитесь в торговую организацию в которой вы приобрели изделие или к дистрибьютору в вашей стране.

Вы всегда можете позвонить в представительство компании DLS в России по телефону 8 (495) 234-0654 или послать письмо по электронной почте по адресу Вы также можете найти полезную для вас информацию на наших web-сайтах и

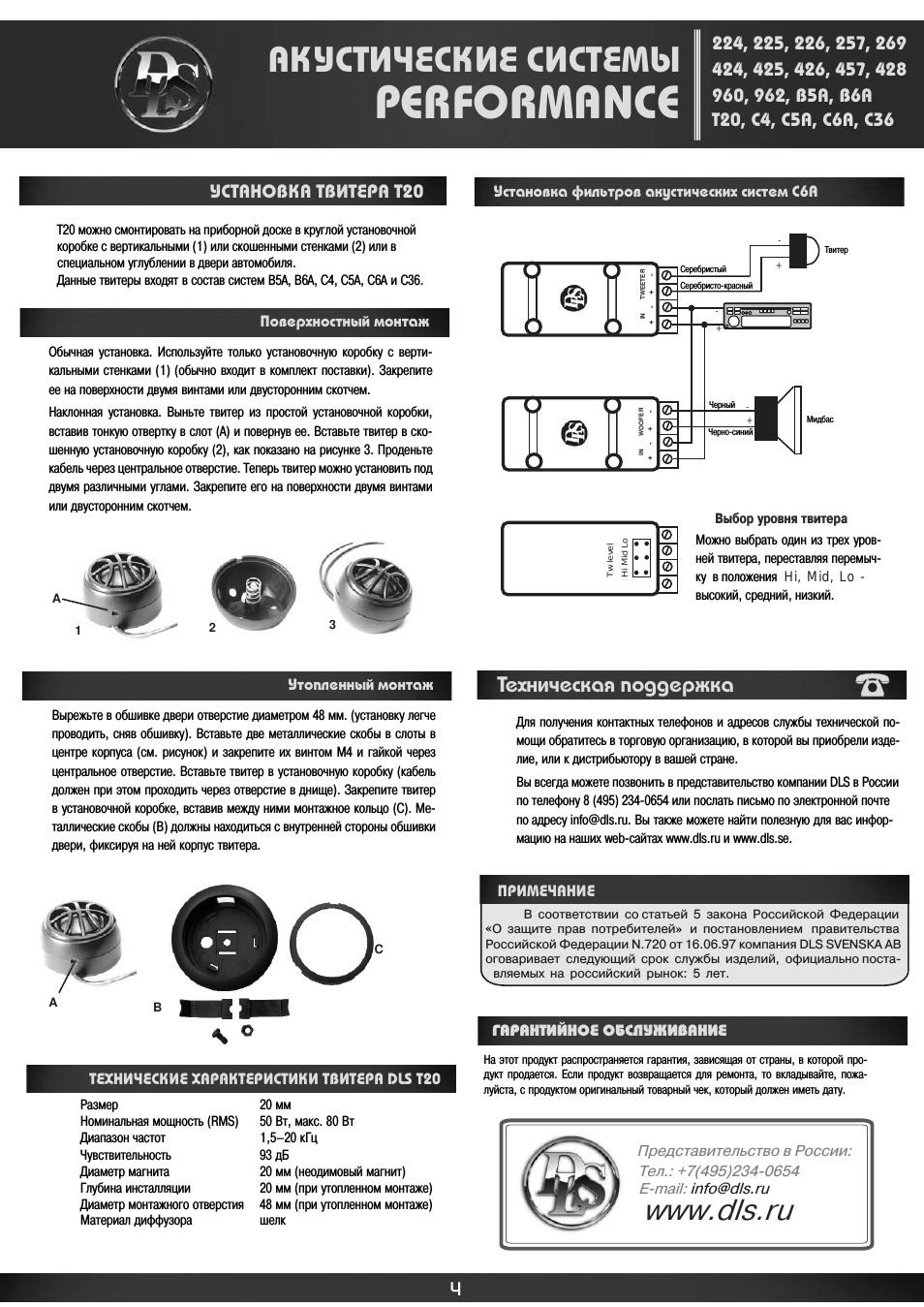

АКУСТИЧЕСКИЕ СИСТЕМЫ

224 225 226 257 269

424 425 426 457 428

960 962

T20 C4 C5A C6A C36

PERFORMANCE

B5A B6A

Поверхностный монтаж

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТВИТЕРА DLS T20

Утопленный монтаж

УСТАНОВКА ТВИТЕРА Т20

Техническая поддержка

ПРИМЕЧАНИЕ

В соответствии со статьей 5 закона Российской Федерации

О защите прав потребителей и постановлением правительства

Российской Федерации N.720 от 16.06.97 компания DLS SVENSКA AB
оговаривает следующий срок службы изделий официально поставляемых на российский рынок: 5 лет.

коробке с вертикальными (1) или скошенными стенками (2) или в

Установка фильтров акустических систем С6А

IN TWEETER

IN WOOFER

w level

Hi Mid Lo

Hi Mid Lo

Черный

Черно-синий

Серебристый

Серебристо-красный

Тел.: +7(495)234-0654

Представительство в России:

E-mail:

На этот продукт распространяется гарантия зависящая от страны в которой про дукт продается Если продукт возвращается для ремонта то вкладывайте пожа луйста с продуктом оригинальный товарный чек который должен иметь дату.

ГАРАНТИЙНОЕ ОБСЛУЖИВАНИЕ

Выбор уровня твитера

Можно выбрать один из трех уровней твитера переставляя перемычку в положения высокий средний низкий.

Твитер

Мидбас
