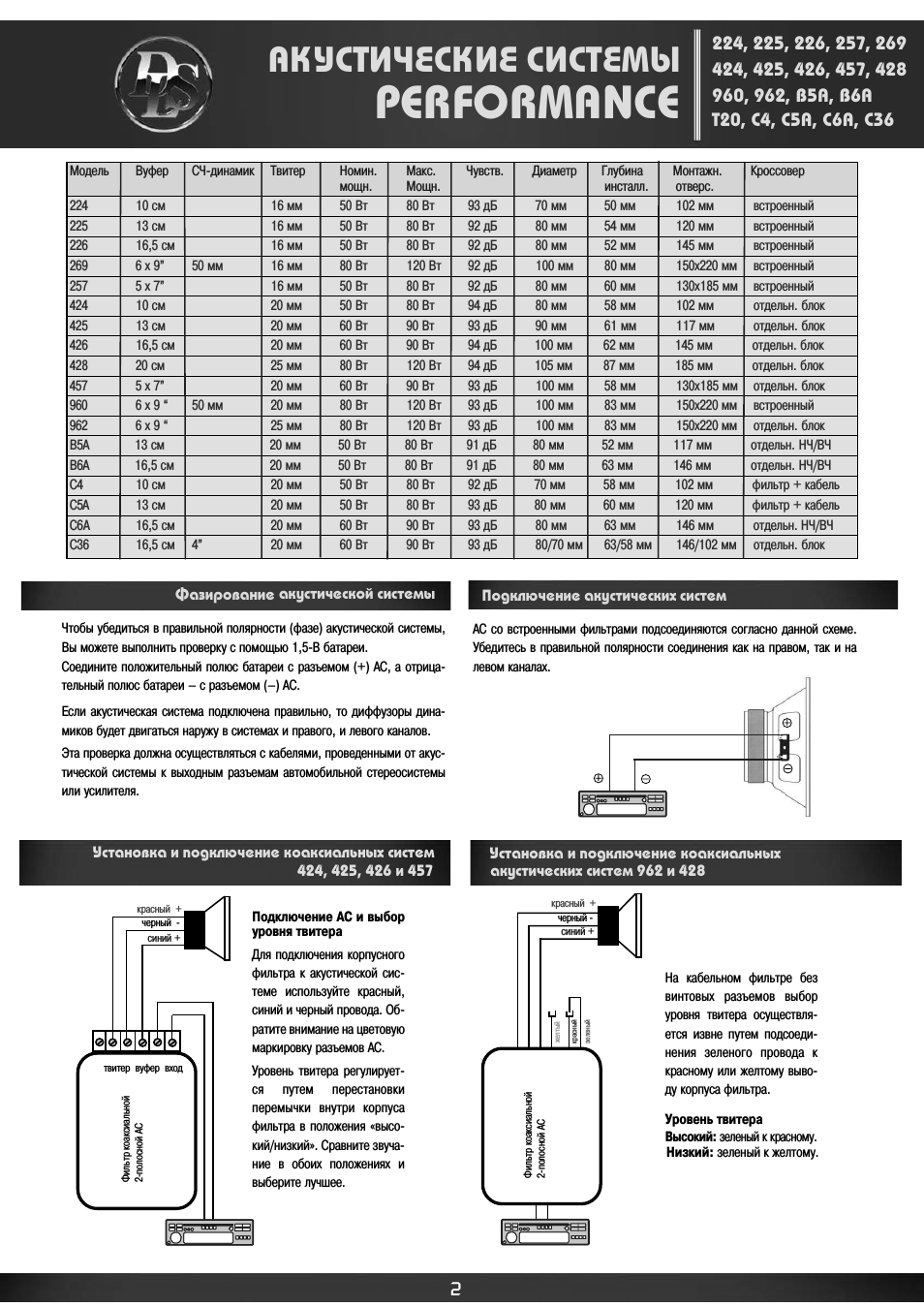

Инструкция по эксплуатации DLS B6A — страница 2

Чтобы убедиться в правильной полярности (фазе) акустической системы Вы можете выполнить проверку с помощью 1,5-В батареи.

Соедините положительный полюс батареи с разъемом (+) АС а отрицательный полюс батареи – с разъемом (–) АС

Если акустическая система подключена правильно то диффузоры динамиков будет двигаться наружу в системах и правого и левого каналов.

Эта проверка должна осуществляться с кабелями проведенными от акустической системы к выходным разъемам автомобильной стереосистемы или усилителя.

АС со встроенными фильтрами подсоединяются согласно данной схеме Убедитесь в правильной полярности соединения как на правом так и на левом каналах.

Подключение АС и выбор уровня твитера

Для подключения корпусного фильтра к акустической системе используйте красный синий и черный провода Обратите внимание на цветовую маркировку разъемов АС.

Уровень твитера регулируется путем перестановки перемычки внутри корпуса фильтра в положения «высокий/низкий» Сравните звучание в обоих положениях и выберите лучшее

На кабельном фильтре без винтовых разъемов выбор уровня твитера осуществляется извне путем подсоединения зеленого провода к красному или желтому выводу корпуса фильтра

Уровень твитера Высокий: зеленый к красному.

Низкий: зеленый к желтому.

ХАРАКТЕРИСТИКИ АКУСТИЧЕСКИХ СИСТЕМ DLS СЕРИИ

красный +

синий +

черный

твитер вуфер вход

Фильтр коаксиальной 2-полосной

красный +

синий +

черный

Фильтр коаксиальной 2-полосной

зеленый красный желтый

PERFORMANCE

АКУСТИЧЕСКИЕ СИСТЕМЫ

224 225 226 257 269

424 425 426 457 428

960 962

T20 C4 C5A C6A C36

PERFORMANCE

B5A B6A

Установка и подключение коаксиальных систем

424 425 426 и 457

акустических систем 962 и 428

Установка и подключение коаксиальных

Фазирование акустической системы

Подключение акустических систем

10 см

16 мм

50 Вт

80 Вт

93 дБ

70 мм

50 мм

102 мм встроенный

13 см

16 мм

50 Вт

80 Вт

92 дБ

80 мм

54 мм

120 мм встроенный

16,5 см 16 мм

50 Вт

80 Вт

92 дБ

80 мм

52 мм

145 мм встроенный

6 х 9”

50 мм

16 мм

80 Вт

120 Вт

92 дБ

100 мм

80 мм

150х220 мм встроенный

5 х 7” 16 мм

50 Вт

80 Вт

92 дБ

80 мм

60 мм

130х185 мм встроенный

10 см 20 мм

50 Вт

80 Вт

94 дБ

80 мм

58 мм

102 мм отдельн блок

13 см

20 мм

60 Вт

90 Вт

93 дБ

90 мм

61 мм

117 мм отдельн блок 426

16,5 см

20 мм

60 Вт

90 Вт

94 дБ

100 мм

62 мм

145 мм отдельн блок 428

20 см

25 мм

80 Вт

120 Вт

94 дБ

105 мм

87 мм

185 мм отдельн блок 457

5 х 7”

20 мм

60 Вт

90 Вт

93 дБ

100 мм

58 мм

130х185 мм отдельн блок

6 х 9 “

50 мм

20 мм

80 Вт

120 Вт

93 дБ

100 мм

83 мм

150х220 мм встроенный

6 х 9 “

25 мм

80 Вт

120 Вт

93 дБ

100 мм

83 мм

150х220 мм отдельн блок

16,5 см

20 мм

50 Вт

80 Вт

91 дБ

80 мм

63 мм

146 мм отдельн НЧ/ВЧ

10 см

20 мм

50 Вт

80 Вт

92 дБ

70 мм

58 мм

102 мм фильтр + кабель

Модель

Вуфер

СЧ-динамик

Твитер

Номин

Макс

Чувств

Диаметр

Глубина

Монтажн

Кроссовер мощн.

Мощн.

инсталл.

отверс.

16,5 см

20 мм

60 Вт

90 Вт

93 дБ

80/70 мм

63/58 мм 146/102 мм отдельн блок

13 см

20 мм

50 Вт

80 Вт

91 дБ

80 мм

52 мм

117 мм отдельн НЧ/ВЧ

13 см

20 мм

50 Вт

80 Вт

93 дБ

80 мм

60 мм

120 мм фильтр + кабель

16,5 см

20 мм

60 Вт

90 Вт

93 дБ

80 мм

63 мм

146 мм отдельн НЧ/ВЧ
