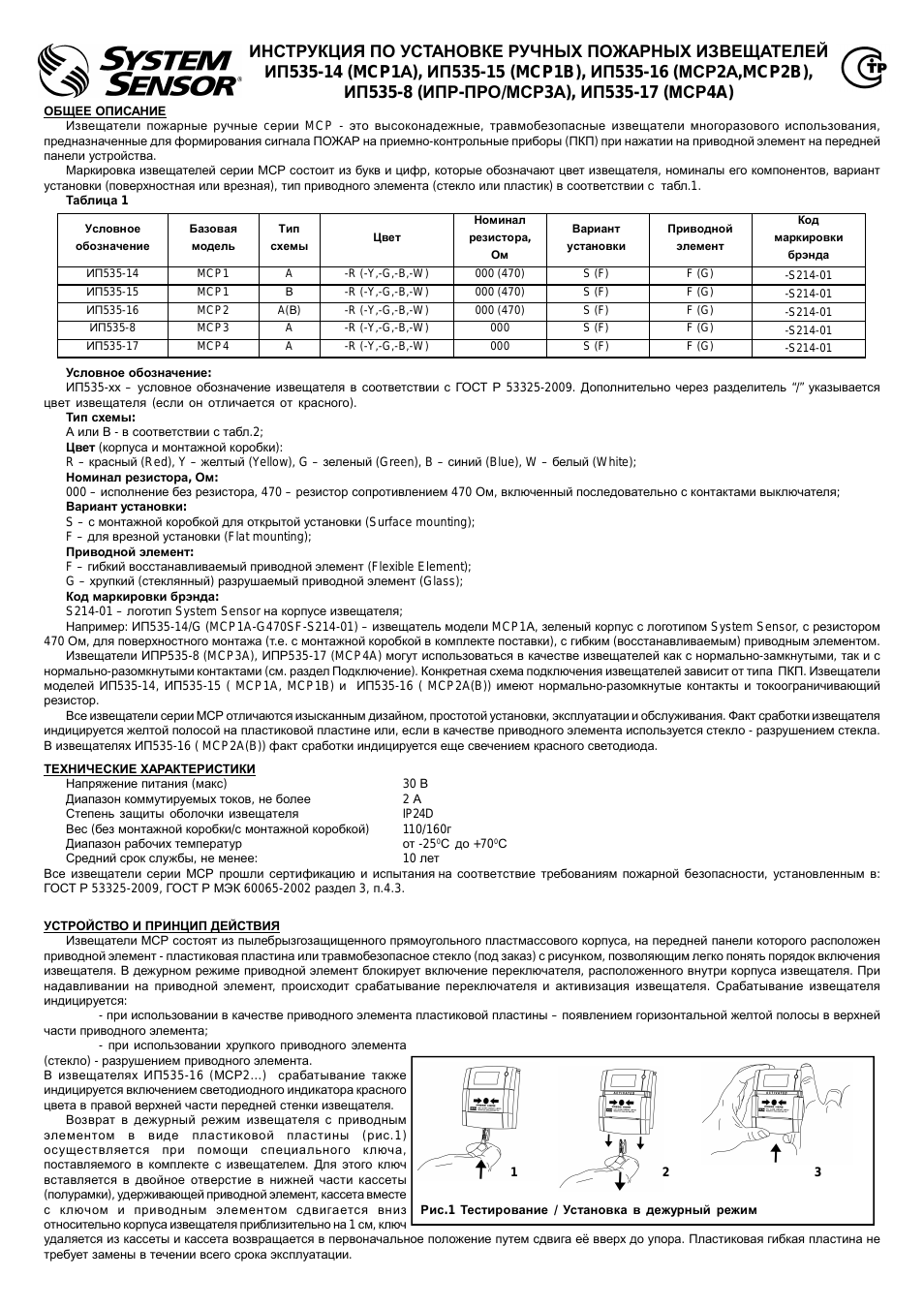

Страница 1
ИНСТРУКЦИЯ ПО УСТАНОВКЕ РУЧНЫХ ПОЖАРНЫХ ИЗВЕЩАТЕЛЕЙ

ИП535-14 (MCP1А) ИП535-15 (MCP1B) ИП535-16 (МСР2А,MCP2B),

ИП535-8 (ИПР-ПРО/МСР3А) ИП535-17 (МСР4A)

ОБЩЕЕ ОПИСАНИЕ

Извещатели пожарные ручные cерии MCP это высоконадежные травмобезопасные извещатели многоразового использования предназначенные для формирования сигнала ПОЖАР на приемно-контрольные приборы (ПКП) при нажатии на приводной элемент на передней панели устройства.

Маркировка извещателей серии МСР состоит из букв и цифр которые обозначают цвет извещателя номиналы его компонентов вариант установки (поверхностная или врезная) тип приводного элемента (стекло или пластик) в соответствии с табл.1.

Таблица 1

Условное обозначение

Базовая модель

Тип схемы

Цвет

Номинал резистора

Вариант установки

Приводной элемент

Код маркировки брэнда

ИП535-14

MCP1

-R (-Y G B W) 000 (470)

S (F)

F (G)

-S214-01

ИП535-15

MCP1

-R (-Y G B W) 000 (470)

S (F)

F (G)

-S214-01

ИП535-16

MCP2

-R (-Y G B W) 000 (470)

S (F)

F (G)

-S214-01

ИП535-8

MCP3

-R (-Y G B W) 000

S (F)

F (G)

-S214-01

ИП535-17

MCP4

-R (-Y G B W) 000

S (F)

F (G)

-S214-01

Условное обозначение:
ИП535-хх – условное обозначение извещателя в соответствии с ГОСТ Р 53325-2009 Дополнительно через разделитель “/” указывается цвет извещателя (если он отличается от красного).

Тип схемы:
А или В в соответствии с табл.2;
Цвет (корпуса и монтажной коробки):
R – красный (Red) Y – желтый (Yellow) G – зеленый (Green) B – синий (Blue) W – белый (White);

Номинал резистора Ом:
000 – исполнение без резистора 470 – резистор сопротивлением 470 Ом включенный последовательно с контактами выключателя;

Вариант установки:
S – с монтажной коробкой для открытой установки (Surface mounting);

F – для врезной установки (Flat mounting);

Приводной элемент:
F – гибкий восстанавливаемый приводной элемент (Flexible Element);

G – хрупкий (стеклянный) разрушаемый приводной элемент (Glass);

Код маркировки брэнда:
S214-01 – логотип System Sensor на корпусе извещателя;

Например: ИП535-14/G (MCP1A-G470SF-S214-01) – извещатель модели MCP1А зеленый корпус с логотипом System Sensor с резистором

Ом для поверхностного монтажа (т.е с монтажной коробкой в комплекте поставки) с гибким (восстанавливаемым) приводным элементом.

Извещатели ИПР535-8 (MCP3A) ИПР535-17 (MCP4A) могут использоваться в качестве извещателей как с нормально-замкнутыми так и с нормально-разомкнутыми контактами (см раздел Подключение) Конкретная схема подключения извещателей зависит от типа ПКП Извещатели моделей ИП535-14 ИП535-15 ( MCP1A MCP1B) и ИП535-16 ( MCP2A(B)) имеют нормально-разомкнутые контакты и токоограничивающий резистор.

Все извещатели серии МСР отличаются изысканным дизайном простотой установки эксплуатации и обслуживания Факт сработки извещателя индицируется желтой полосой на пластиковой пластине или если в качестве приводного элемента используется стекло разрушением стекла В извещателях ИП535-16 ( MCP2A(B)) факт сработки индицируется еще свечением красного светодиода.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Напряжение питания (макс)

Диапазон коммутируемых токов не более

Степень защиты оболочки извещателя

IP24D

Вес (без монтажной коробки/с монтажной коробкой)

110/160

Диапазон рабочих температур от 25

С до +70

Средний срок службы не менее:

10 лет

Все извещатели серии МСР прошли сертификацию и испытания на соответствие требованиям пожарной безопасности установленным в:
ГОСТ Р 53325-2009 ГОСТ Р МЭК 60065-2002 раздел 3 п.4.3.

Рис.1 Тестирование Установка в дежурный режим

УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ

Извещатели МСР состоят из пылебрызгозащищенного прямоугольного пластмассового корпуса на передней панели которого расположен приводной элемент пластиковая пластина или травмобезопасное стекло (под заказ) с рисунком позволяющим легко понять порядок включения извещателя В дежурном режиме приводной элемент блокирует включение переключателя расположенного внутри корпуса извещателя При надавливании на приводной элемент происходит срабатывание переключателя и активизация извещателя Срабатывание извещателя индицируется:

при использовании в качестве приводного элемента пластиковой пластины – появлением горизонтальной желтой полосы в верхней части приводного элемента;

при использовании хрупкого приводного элемента (

стекло) разрушением приводного элемента.

В извещателях ИП535-16 (МСР2 ) срабатывание также индицируется включением светодиодного индикатора красного цвета в правой верхней части передней стенки извещателя.

Возврат в дежурный режим извещателя с приводным элементом в виде пластиковой пластины (рис.1)
осуществляется при помощи специального ключа поставляемого в комплекте с извещателем Для этого ключ вставляется в двойное отверстие в нижней части кассеты (

полурамки) удерживающей приводной элемент кассета вместе с ключом и приводным элементом сдвигается вниз относительно корпуса извещателя приблизительно на 1 см ключ удаляется из кассеты и кассета возвращается в первоначальное положение путем сдвига её вверх до упора Пластиковая гибкая пластина не требует замены в течении всего срока эксплуатации.
