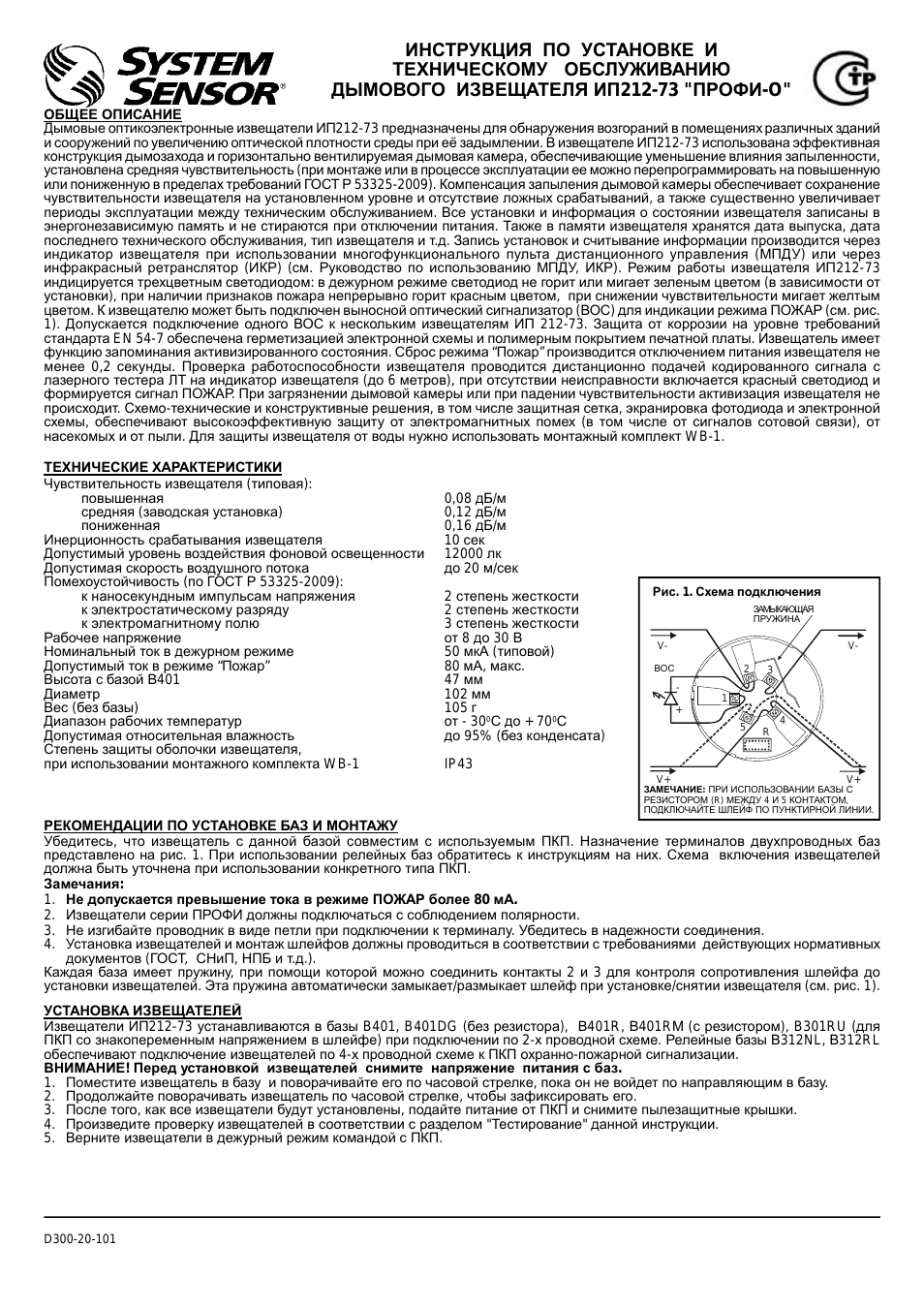

Инструкция по эксплуатации System Sensor ИП212-73

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И

ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ

ДЫМОВОГО ИЗВЕЩАТЕЛЯ ИП212-73 "ПРОФИ-O"

ОБЩЕЕ ОПИСАНИЕ

Дымовые оптикоэлектронные извещатели ИП212-73 предназначены для обнаружения возгораний в помещениях различных зданий и сооружений по увеличению оптической плотности среды при её задымлении В извещателе ИП212-73 использована эффективная конструкция дымозахода и горизонтально вентилируемая дымовая камера обеспечивающие уменьшение влияния запыленности установлена средняя чувствительность (при монтаже или в процессе эксплуатации ее можно перепрограммировать на повышенную или пониженную в пределах требований ГОСТ Р 53325-2009) Компенсация запыления дымовой камеры обеспечивает сохранение чувствительности извещателя на установленном уровне и отсутствие ложных срабатываний а также существенно увеличивает периоды эксплуатации между техническим обслуживанием Все установки и информация о состоянии извещателя записаны в энергонезависимую память и не стираются при отключении питания Также в памяти извещателя хранятся дата выпуска дата последнего технического обслуживания тип извещателя и т.д Запись установок и считывание информации производится через индикатор извещателя при использовании многофункционального пульта дистанционного управления (МПДУ) или через инфракрасный ретранслятор (ИКР) (см Руководство по использованию МПДУ ИКР) Режим работы извещателя ИП212-73

индицируется трехцветным светодиодом: в дежурном режиме светодиод не горит или мигает зеленым цветом (в зависимости от установки) при наличии признаков пожара непрерывно горит красным цветом при снижении чувствительности мигает желтым цветом К извещателю может быть подключен выносной оптический сигнализатор (ВОС) для индикации режима ПОЖАР (см рис. 1)

Допускается подключение одного ВОС к нескольким извещателям ИП 212-73 Защита от коррозии на уровне требований стандарта EN 54-7 обеспечена герметизацией электронной схемы и полимерным покрытием печатной платы Извещатель имеет функцию запоминания активизированного состояния Сброс режима “Пожар” производится отключением питания извещателя не менее 0,2 секунды Проверка работоспособности извещателя проводится дистанционно подачей кодированного сигнала с лазерного тестера ЛТ на индикатор извещателя (до 6 метров) при отсутствии неисправности включается красный светодиод и формируется сигнал ПОЖАР При загрязнении дымовой камеры или при падении чувствительности активизация извещателя не происходит Схемо-технические и конструктивные решения в том числе защитная сетка экранировка фотодиода и электронной схемы обеспечивают высокоэффективную защиту от электромагнитных помех (в том числе от сигналов сотовой связи) от насекомых и от пыли Для защиты извещателя от воды нужно использовать монтажный комплект WB-1.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Чувствительность извещателя (типовая):

повышенная

0,08 дБ/м средняя (заводская установка)

0,12 дБ/м пониженная

0,16 дБ/м

Инерционность срабатывания извещателя

10 сек

Допустимый уровень воздействия фоновой освещенности

12000 лк

Допустимая скорость воздушного потока до 20 м/сек

Помехоустойчивость (по ГОСТ Р 53325-2009):

к наносекундным импульсам напряжения

2 степень жесткости к электростатическому разряду

2 степень жесткости к электромагнитному полю

3 степень жесткости

Рабочее напряжение от 8 до 30 В

Номинальный ток в дежурном режиме

50 мкА (типовой)

Допустимый ток в режиме “Пожар”

80 мА макс.

Высота с базой В401

47 мм

Диаметр

102 мм

Вес (без базы)

105 г

Диапазон рабочих температур от 30

С до + 70

Допустимая относительная влажность до 95% (без конденсата)

Степень защиты оболочки извещателя при использовании монтажного комплекта WB-1

IP43

D300-20-101

Рис 1 Схема подключения

ЗАМЫКАЮЩАЯ

ПРУЖИНА

ЗАМЕЧАНИЕ: ПРИ ИСПОЛЬЗОВАНИИ БАЗЫ С

РЕЗИСТОРОМ (R) МЕЖДУ 4 И 5 КОНТАКТОМ,

ПОДКЛЮЧАЙТЕ ШЛЕЙФ ПО ПУНКТИРНОЙ ЛИНИИ.

РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ БАЗ И МОНТАЖУ

Убедитесь что извещатель с данной базой совместим с используемым ПКП Назначение терминалов двухпроводных баз представлено на рис 1 При использовании релейных баз обратитесь к инструкциям на них Схема включения извещателей должна быть уточнена при использовании конкретного типа ПКП.

Замечания:
1.

Не допускается превышение тока в режиме ПОЖАР более 80 мА.

2.Извещатели серии ПРОФИ должны подключаться с соблюдением полярности.

3.Не изгибайте проводник в виде петли при подключении к терминалу Убедитесь в надежности соединения.

4.Установка извещателей и монтаж шлейфов должны проводиться в соответствии с требованиями действующих нормативных документов (ГОСТ СНиП НПБ и т.д.).

Каждая база имеет пружину при помощи которой можно соединить контакты 2 и 3 для контроля сопротивления шлейфа до установки извещателей Эта пружина автоматически замыкает/размыкает шлейф при установке/снятии извещателя (см рис 1).

УСТАНОВКА ИЗВЕЩАТЕЛЕЙ

Извещатели ИП212-73 устанавливаются в базы B401 B401DG (без резистора) В401R В401RМ (с резистором) B301RU (для

ПКП со знакопеременным напряжением в шлейфе) при подключении по 2-х проводной схеме Релейные базы В312NL В312RL

обеспечивают подключение извещателей по 4-х проводной схеме к ПКП охранно-пожарной сигнализации.

ВНИМАНИЕ! Перед установкой извещателей снимите напряжение питания с баз. 1.

Поместите извещатель в базу и поворачивайте его по часовой стрелке пока он не войдет по направляющим в базу.

2.Продолжайте поворачивать извещатель по часовой стрелке чтобы зафиксировать его.

3.После того как все извещатели будут установлены подайте питание от ПКП и снимите пылезащитные крышки.

4.Произведите проверку извещателей в соответствии с разделом "Тестирование" данной инструкции.

5.Верните извещатели в дежурный режим командой с ПКП.
