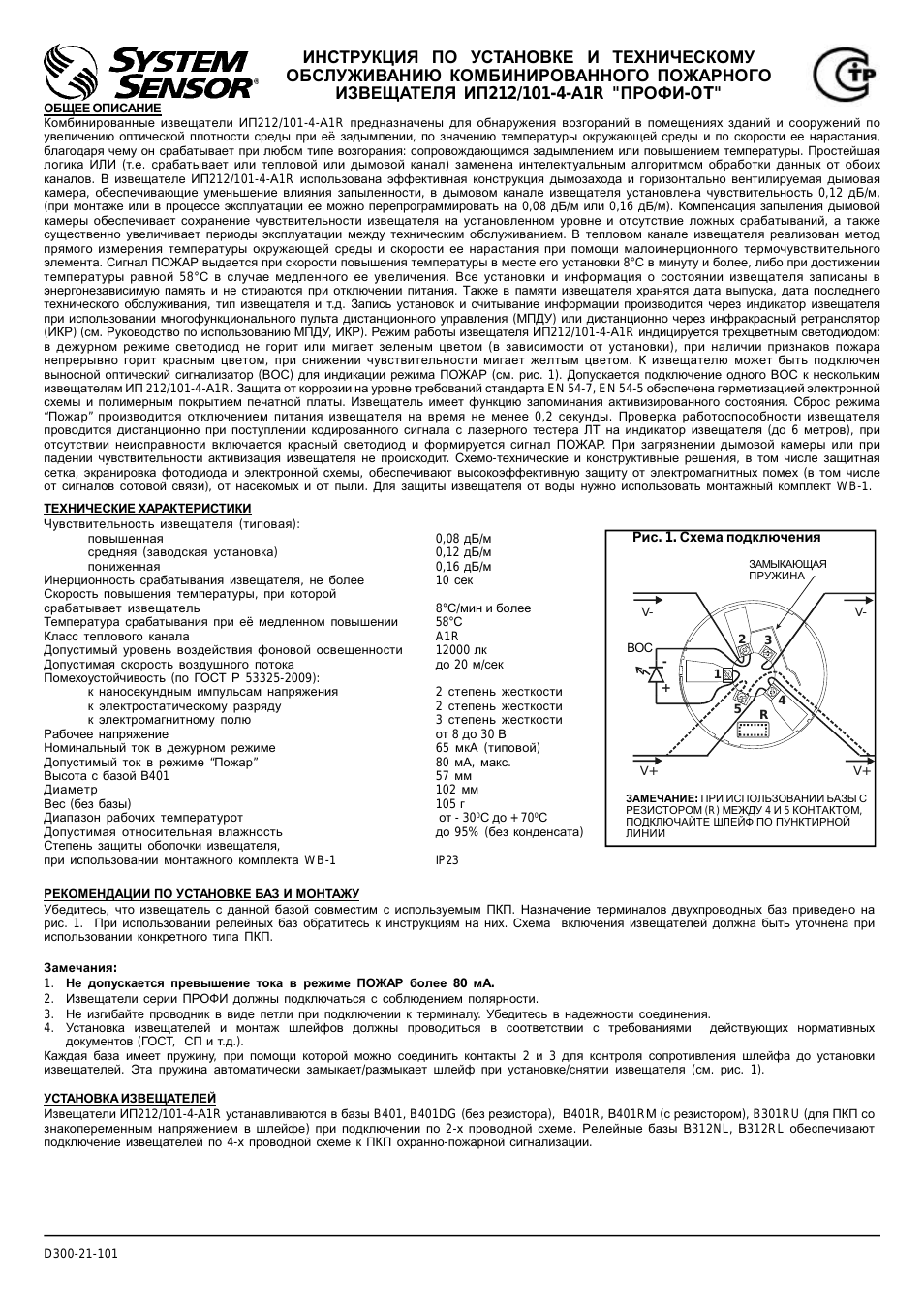

Инструкция по эксплуатации System Sensor ИП 212_101-4-A1R (ПРОФИ-ОТ)

D300-21-101

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ТЕХНИЧЕСКОМУ

ОБСЛУЖИВАНИЮ КОМБИНИРОВАННОГО ПОЖАРНОГО

ИЗВЕЩАТЕЛЯ ИП212/101-4-А1R "ПРОФИ-OT"

ОБЩЕЕ ОПИСАНИЕ Комбинированные извещатели ИП212/101-4-А1R предназначены для обнаружения возгораний в помещениях зданий и сооружений по увеличению оптической плотности среды при её задымлении по значению температуры окружающей среды и по скорости ее нарастания благодаря чему он срабатывает при любом типе возгорания: сопровождающимся задымлением или повышением температуры Простейшая логика ИЛИ (т.е срабатывает или тепловой или дымовой канал) заменена интелектуальным алгоритмом обработки данных от обоих каналов В извещателе ИП212/101-4-А1R использована эффективная конструкция дымозахода и горизонтально вентилируемая дымовая камера обеспечивающие уменьшение влияния запыленности в дымовом канале извещателя установлена чувствительность 0,12 дБ/м (

при монтаже или в процессе эксплуатации ее можно перепрограммировать на 0,08 дБ/м или 0,16 дБ/м) Компенсация запыления дымовой камеры обеспечивает сохранение чувствительности извещателя на установленном уровне и отсутствие ложных срабатываний а также существенно увеличивает периоды эксплуатации между техническим обслуживанием В тепловом канале извещателя реализован метод прямого измерения температуры окружающей среды и скорости ее нарастания при помощи малоинерционного термочувствительного элемента Сигнал ПОЖАР выдается при скорости повышения температуры в месте его установки 8°С в минуту и более либо при достижении температуры равной 58°С в случае медленного ее увеличения Все установки и информация о состоянии извещателя записаны в энергонезависимую память и не стираются при отключении питания Также в памяти извещателя хранятся дата выпуска дата последнего технического обслуживания тип извещателя и т.д Запись установок и считывание информации производится через индикатор извещателя при использовании многофункционального пульта дистанционного управления (МПДУ) или дистанционно через инфракрасный ретранслятор (

ИКР) (см Руководство по использованию МПДУ ИКР) Режим работы извещателя ИП212/101-4-А1R индицируется трехцветным светодиодом:

в дежурном режиме светодиод не горит или мигает зеленым цветом (в зависимости от установки) при наличии признаков пожара непрерывно горит красным цветом при снижении чувствительности мигает желтым цветом К извещателю может быть подключен выносной оптический сигнализатор (ВОС) для индикации режима ПОЖАР (см рис 1) Допускается подключение одного ВОС к нескольким извещателям ИП 212/101-4-А1R Защита от коррозии на уровне требований стандарта EN 54-7 EN 54-5 обеспечена герметизацией электронной схемы и полимерным покрытием печатной платы Извещатель имеет функцию запоминания активизированного состояния Сброс режима “

Пожар” производится отключением питания извещателя на время не менее 0,2 секунды Проверка работоспособности извещателя проводится дистанционно при поступлении кодированного сигнала с лазерного тестера ЛТ на индикатор извещателя (до 6 метров) при отсутствии неисправности включается красный светодиод и формируется сигнал ПОЖАР При загрязнении дымовой камеры или при падении чувствительности активизация извещателя не происходит Схемо-технические и конструктивные решения в том числе защитная сетка экранировка фотодиода и электронной схемы обеспечивают высокоэффективную защиту от электромагнитных помех (в том числе от сигналов сотовой связи) от насекомых и от пыли Для защиты извещателя от воды нужно использовать монтажный комплект WB-1.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Чувствительность извещателя (типовая):

повышенная

0,08 дБ/м средняя (заводская установка)

0,12 дБ/м пониженная

0,16 дБ/м

Инерционность срабатывания извещателя не более

10 сек

Скорость повышения температуры при которой срабатывает извещатель

С/мин и более

Температура срабатывания при её медленном повышении

Класс теплового канала

Допустимый уровень воздействия фоновой освещенности

12000 лк

Допустимая скорость воздушного потока до 20 м/сек

Помехоустойчивость (по ГОСТ Р 53325-2009):

к наносекундным импульсам напряжения

2 степень жесткости к электростатическому разряду

2 степень жесткости к электромагнитному полю

3 степень жесткости

Рабочее напряжение от 8 до 30 В

Номинальный ток в дежурном режиме

65 мкА (типовой)

Допустимый ток в режиме “Пожар”

80 мА макс.

Высота с базой В401

57 мм

Диаметр

102 мм

Вес (без базы)

105 г

Диапазон рабочих температурот от 30

С до + 70

Допустимая относительная влажность до 95% (без конденсата)

Степень защиты оболочки извещателя при использовании монтажного комплекта WB-1

IP23

РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ БАЗ И МОНТАЖУ Убедитесь что извещатель с данной базой совместим с используемым ПКП Назначение терминалов двухпроводных баз приведено на рис 1 При использовании релейных баз обратитесь к инструкциям на них Схема включения извещателей должна быть уточнена при использовании конкретного типа ПКП.

Замечания:
1.

Не допускается превышение тока в режиме ПОЖАР более 80 мА.

2.Извещатели серии ПРОФИ должны подключаться с соблюдением полярности.

3.Не изгибайте проводник в виде петли при подключении к терминалу Убедитесь в надежности соединения.

4.Установка извещателей и монтаж шлейфов должны проводиться в соответствии с требованиями действующих нормативных документов (ГОСТ СП и т.д.).

Каждая база имеет пружину при помощи которой можно соединить контакты 2 и 3 для контроля сопротивления шлейфа до установки извещателей Эта пружина автоматически замыкает/размыкает шлейф при установке/снятии извещателя (см рис 1).

УСТАНОВКА ИЗВЕЩАТЕЛЕЙ Извещатели ИП212/101-4-А1R устанавливаются в базы B401 B401DG (без резистора) В401R В401RМ (с резистором) B301RU (для ПКП со знакопеременным напряжением в шлейфе) при подключении по 2-х проводной схеме Релейные базы В312NL В312RL обеспечивают подключение извещателей по 4-х проводной схеме к ПКП охранно-пожарной сигнализации.

Рис 1 Схема подключения

ЗАМЕЧАНИЕ: ПРИ ИСПОЛЬЗОВАНИИ БАЗЫ С

РЕЗИСТОРОМ (R) МЕЖДУ 4 И 5 КОНТАКТОМ,

ПОДКЛЮЧАЙТЕ ШЛЕЙФ ПО ПУНКТИРНОЙ

ЛИНИИ

ЗАМЫКАЮЩАЯ

ПРУЖИНА
