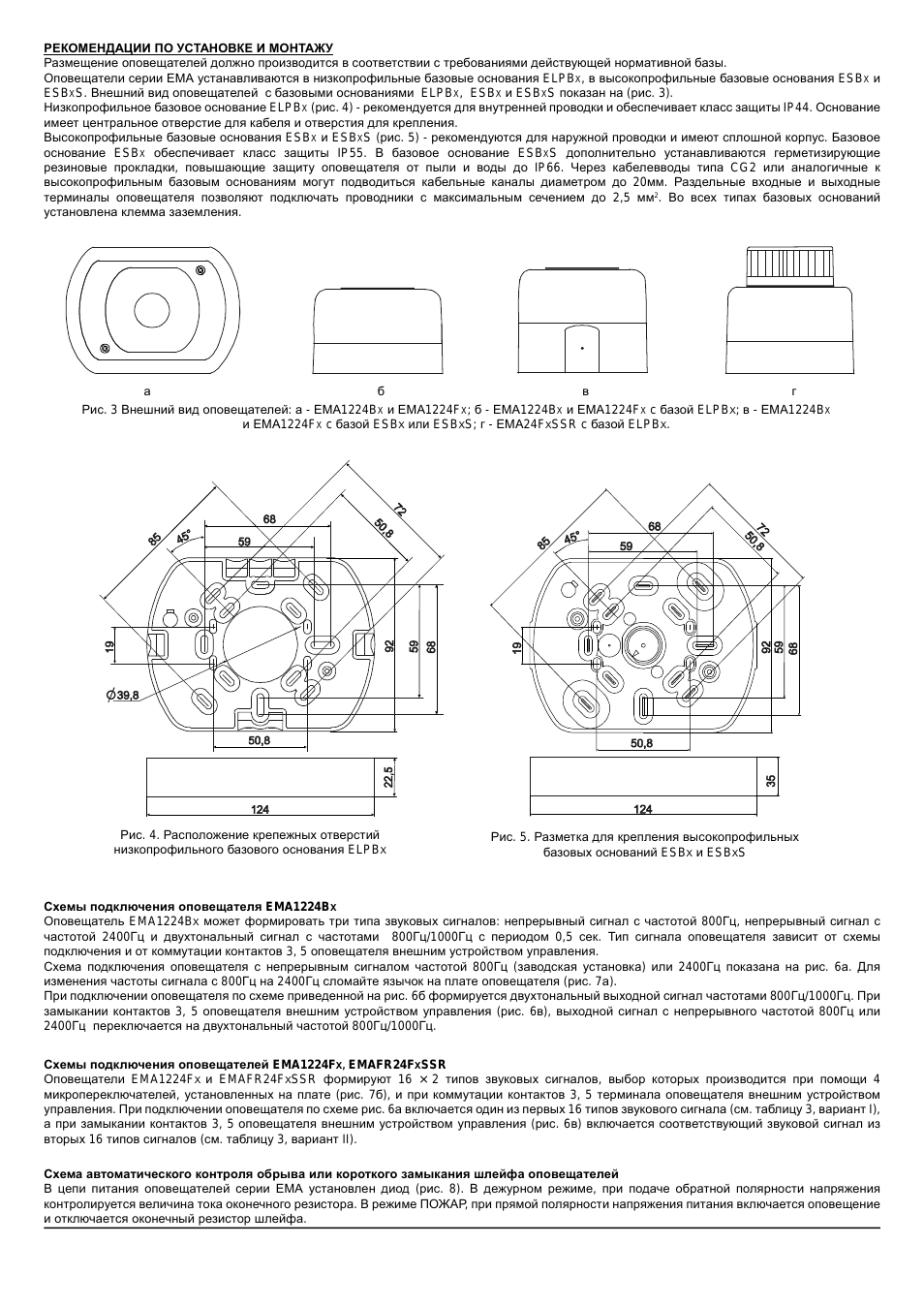

РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ И МОНТАЖУ Размещение оповещателей должно производится в соответствии с требованиями действующей нормативной базы Оповещатели серии ЕМА устанавливаются в низкопрофильные базовые основания ELPB

в высокопрофильные базовые основания ESB

Внешний вид оповещателей с базовыми основаниями ELPB

и ESB

S показан на (рис 3).

Низкопрофильное базовое основание ELPB

рис 4) рекомендуется для внутренней проводки и обеспечивает класс защиты IP44 Основание имеет центральное отверстие для кабеля и отверстия для крепления Высокопрофильные базовые основания ESB

и ESB

рис 5) рекомендуются для наружной проводки и имеют сплошной корпус Базовое основание ESB

обеспечивает класс защиты IP55 В базовое основание ESB

S дополнительно устанавливаются герметизирующие резиновые прокладки повышающие защиту оповещателя от пыли и воды до IP66 Через кабелевводы типа CG2 или аналогичные к высокопрофильным базовым основаниям могут подводиться кабельные каналы диаметром до 20мм Раздельные входные и выходные терминалы оповещателя позволяют подключать проводники с максимальным сечением до 2,5 мм

Во всех типах базовых оснований установлена клемма заземления.

Схемы подключения оповещателей EMA1224F

EMAFR24F

Оповещатели EMA1224F

Х и EMAFR24F

SSR формируют 16

2 типов звуковых сигналов выбор которых производится при помощи 4

микропереключателей установленных на плате (рис 7б) и при коммутации контактов 3 5 терминала оповещателя внешним устройством управления При подключении оповещателя по схеме рис 6а включается один из первых 16 типов звукового сигнала (см таблицу 3 вариант I) а при замыкании контактов 3 5 оповещателя внешним устройством управления (рис 6в) включается соответствующий звуковой сигнал из вторых 16 типов сигналов (см таблицу 3 вариант II).

Схемы подключения оповещателя EMA1224B

Оповещатель EMA1224B

может формировать три типа звуковых сигналов: непрерывный сигнал с частотой 800Гц непрерывный сигнал с частотой 2400Гц и двухтональный сигнал с частотами 800Гц/1000Гц с периодом 0,5 сек Тип сигнала оповещателя зависит от схемы подключения и от коммутации контактов 3 5 оповещателя внешним устройством управления Схема подключения оповещателя с непрерывным сигналом частотой 800Гц (заводская установка) или 2400Гц показана на рис 6а Для изменения частоты сигнала с 800Гц на 2400Гц сломайте язычок на плате оповещателя (рис 7а). При подключении оповещателя по схеме приведенной на рис 6б формируется двухтональный выходной сигнал частотами 800Гц/1000Гц При замыкании контактов 3 5 оповещателя внешним устройством управления (рис 6в) выходной сигнал с непрерывного частотой 800Гц или 2400

Гц переключается на двухтональный частотой 800Гц/1000Гц.

Рис 3 Внешний вид оповещателей: а ЕМА1224B

и ЕМА1224F

; б ЕМА1224B

и ЕМА1224F

c базой ELPB

; в ЕМА1224B

и ЕМА1224F

c базой ESB

или ESB

S; г ЕМА24F

SSR c базой ELPB

Рис 5 Разметка для крепления высокопрофильных базовых оснований ESB

и ESB

Рис 4 Расположение крепежных отверстий низкопрофильного базового основания ELPB

Схема автоматического контроля обрыва или короткого замыкания шлейфа оповещателей В цепи питания оповещателей серии ЕМА установлен диод (рис 8) В дежурном режиме при подаче обратной полярности напряжения контролируется величина тока оконечного резистора В режиме ПОЖАР при прямой полярности напряжения питания включается оповещение и отключается оконечный резистор шлейфа.
