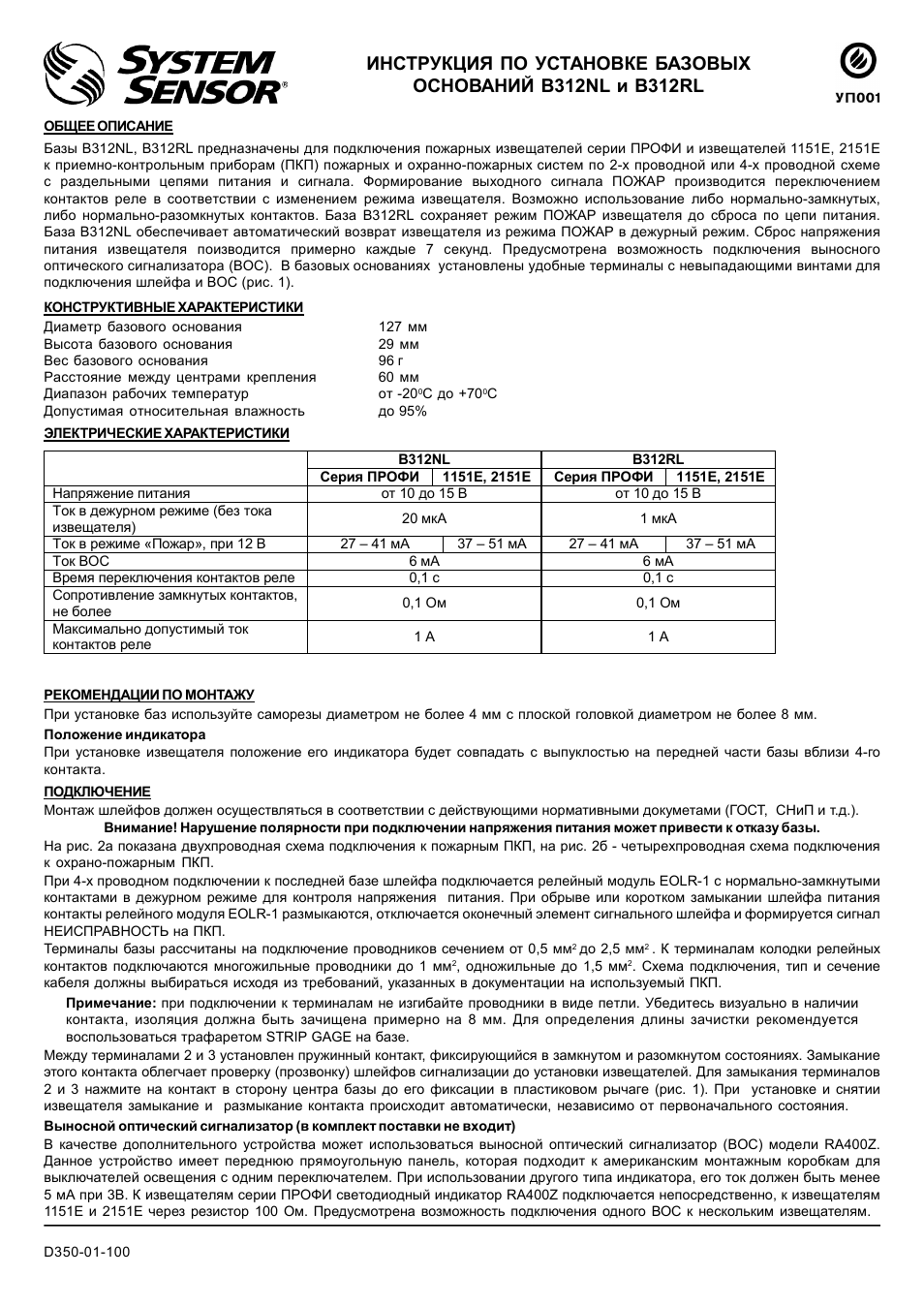

Страница 1
ИНСТРУКЦИЯ ПО УСТАНОВКЕ БАЗОВЫХ

ОСНОВАНИЙ B312NL и B312RL

ОБЩЕЕ ОПИСАНИЕ Базы B312NL B312RL предназначены для подключения пожарных извещателей cерии ПРОФИ и извещателей 1151Е 2151Е к приемно-контрольным приборам (ПКП) пожарных и охранно-пожарных систем по 2-х проводной или 4-х проводной схеме с раздельными цепями питания и сигнала Формирование выходного сигнала ПОЖАР производится переключением контактов реле в соответствии с изменением режима извещателя Возможно использование либо нормально-замкнутых либо нормально-разомкнутых контактов База B312RL сохраняет режим ПОЖАР извещателя до сброса по цепи питания База B312NL обеспечивает автоматический возврат извещателя из режима ПОЖАР в дежурный режим Сброс напряжения питания извещателя поизводится примерно каждые 7 секунд Предусмотрена возможность подключения выносного оптического сигнализатора (ВОС) В базовых основаниях установлены удобные терминалы с невыпадающими винтами для подключения шлейфа и ВОС (рис 1).

КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ Диаметр базового основания

127 мм

Высота базового основания

29 мм

Вес базового основания

96 г

Расстояние между центрами крепления

60 мм

Диапазон рабочих температур от 20

С до +70

Допустимая относительная влажность до 95%

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ

В312NL

В312RL

Серия ПРОФИ 1151Е 2151Е

Серия ПРОФИ 1151Е 2151Е

Напряжение питания от 10 до 15 В от 10 до 15 В

Ток в дежурном режиме (без тока извещателя) 20 мкА 1 мкА

Ток в режиме «Пожар» при 12 В 27 – 41 мА 37 – 51 мА 27 – 41 мА 37 – 51 мА

Ток ВОС 6 мА 6 мА

Время переключения контактов реле 0,1 с 0,1 с

Сопротивление замкнутых контактов не более 0,1 Ом 0,1 Ом

Максимально допустимый ток контактов реле 1 А 1 А

РЕКОМЕНДАЦИИ ПО МОНТАЖУ При установке баз используйте саморезы диаметром не более 4 мм с плоской головкой диаметром не более 8 мм Положение индикатора При установке извещателя положение его индикатора будет совпадать с выпуклостью на передней части базы вблизи 4-го контакта ПОДКЛЮЧЕНИЕ Монтаж шлейфов должен осуществляться в соответствии с действующими нормативными докуметами (ГОСТ СНиП и т.д.).

Внимание! Нарушение полярности при подключении напряжения питания может привести к отказу базы.

На рис 2а показана двухпроводная схема подключения к пожарным ПКП на рис 2б четырехпроводная схема подключения к охрано-пожарным ПКП. При 4-х проводном подключении к последней базе шлейфа подключается релейный модуль EOLR-1 с нормально-замкнутыми контактами в дежурном режиме для контроля напряжения питания При обрыве или коротком замыкании шлейфа питания контакты релейного модуля EOLR-1 размыкаются отключается оконечный элемент сигнального шлейфа и формируется сигнал НЕИСПРАВНОСТЬ на ПКП. Терминалы базы рассчитаны на подключение проводников сечением от 0,5 мм

2 до 2,5 мм

К терминалам колодки релейных контактов подключаются многожильные проводники до 1 мм одножильные до 1,5 мм

Схема подключения тип и сечение кабеля должны выбираться исходя из требований указанных в документации на используемый ПКП.

Примечание: при подключении к терминалам не изгибайте проводники в виде петли Убедитесь визуально в наличии контакта изоляция должна быть зачищена примерно на 8 мм Для определения длины зачистки рекомендуется воспользоваться трафаретом STRIP GAGE на базе.

Между терминалами 2 и 3 установлен пружинный контакт фиксирующийся в замкнутом и разомкнутом состояниях Замыкание этого контакта облегчает проверку (прозвонку) шлейфов сигнализации до установки извещателей Для замыкания терминалов 2 и 3 нажмите на контакт в сторону центра базы до его фиксации в пластиковом рычаге (рис 1) При установке и снятии извещателя замыкание и размыкание контакта происходит автоматически независимо от первоначального состояния Выносной оптический сигнализатор (в комплект поставки не входит)
В качестве дополнительного устройства может использоваться выносной оптический сигнализатор (ВОС) модели RA400Z. Данное устройство имеет переднюю прямоугольную панель которая подходит к американским монтажным коробкам для выключателей освещения с одним переключателем При использовании другого типа индикатора его ток должен быть менее 5 мА при 3В К извещателям серии ПРОФИ светодиодный индикатор RA400Z подключается непосредственно к извещателям 1151Е и 2151Е через резистор 100 Ом Предусмотрена возможность подключения одного ВОС к нескольким извещателям.

D350-01-100
