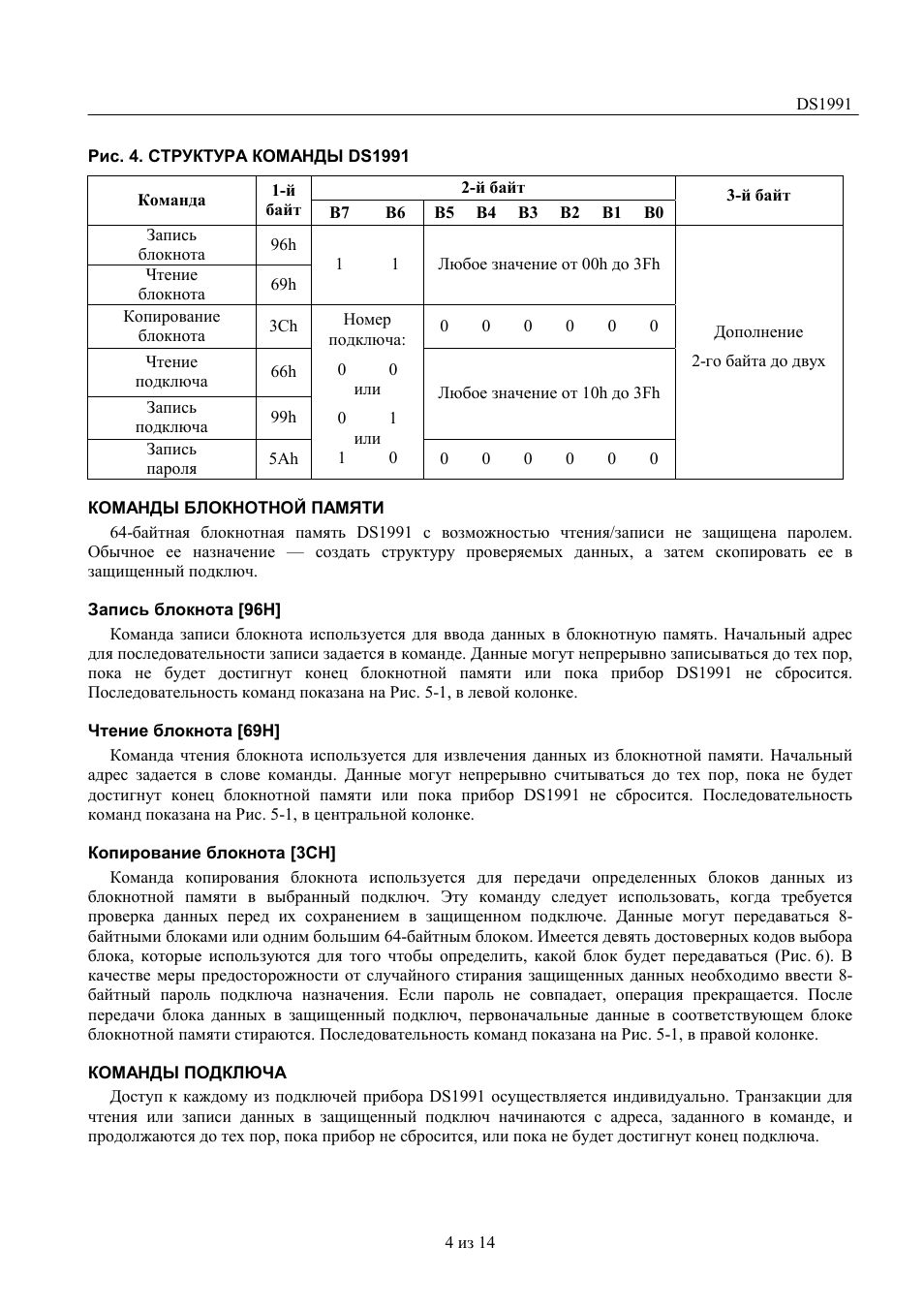

DS1991 4 из 14

Рис 4 СТРУКТУРА КОМАНДЫ DS1991 2-й байт

Команда 1-й байт

B7 B6 B5 B4 B3 B2 B1 B0 3-й байт

Запись блокнота 96h

Чтение блокнота 69h 1 1 Любое значение от 00h до 3Fh

Копирование блокнота 3Ch 0 0 0 0 0 0

Чтение подключа 66h

Запись подключа 99h

Любое значение от 10h до 3Fh

Запись пароля 5Ah

Номер подключа: 0 0 или 0 1 или 1 0 0 0 0 0 0 0

Дополнение 2-го байта до двух

КОМАНДЫ БЛОКНОТНОЙ ПАМЯТИ 64-байтная блокнотная память DS1991 с возможностью чтения/записи не защищена паролем

Обычное ее назначение создать структуру проверяемых данных а затем скопировать ее в защищенный подключ

Запись блокнота [96H]

Команда записи блокнота используется для ввода данных в блокнотную память Начальный адрес для последовательности записи задается в команде Данные могут непрерывно записываться до тех пор пока не будет достигнут конец блокнотной памяти или пока прибор DS1991 не сбросится Последовательность команд показана на Рис 5-1 в левой колонке

Чтение блокнота [69H]

Команда чтения блокнота используется для извлечения данных из блокнотной памяти Начальный адрес задается в слове команды Данные могут непрерывно считываться до тех пор пока не будет достигнут конец блокнотной памяти или пока прибор DS1991 не сбросится Последовательность команд показана на Рис 5-1 в центральной колонке

Копирование блокнота [3CH]

Команда копирования блокнота используется для передачи определенных блоков данных из блокнотной памяти в выбранный подключ Эту команду следует использовать когда требуется проверка данных перед их сохранением в защищенном подключе Данные могут передаваться 8-
байтными блоками или одним большим 64-байтным блоком Имеется девять достоверных кодов выбора блока которые используются для того чтобы определить какой блок будет передаваться (Рис 6) В качестве меры предосторожности от случайного стирания защищенных данных необходимо ввести 8-
байтный пароль подключа назначения Если пароль не совпадает операция прекращается После передачи блока данных в защищенный подключ первоначальные данные в соответствующем блоке блокнотной памяти стираются Последовательность команд показана на Рис 5-1 в правой колонке

КОМАНДЫ ПОДКЛЮЧА

Доступ к каждому из подключей прибора DS1991 осуществляется индивидуально Транзакции для чтения или записи данных в защищенный подключ начинаются с адреса заданного в команде и продолжаются до тех пор пока прибор не сбросится или пока не будет достигнут конец подключа
