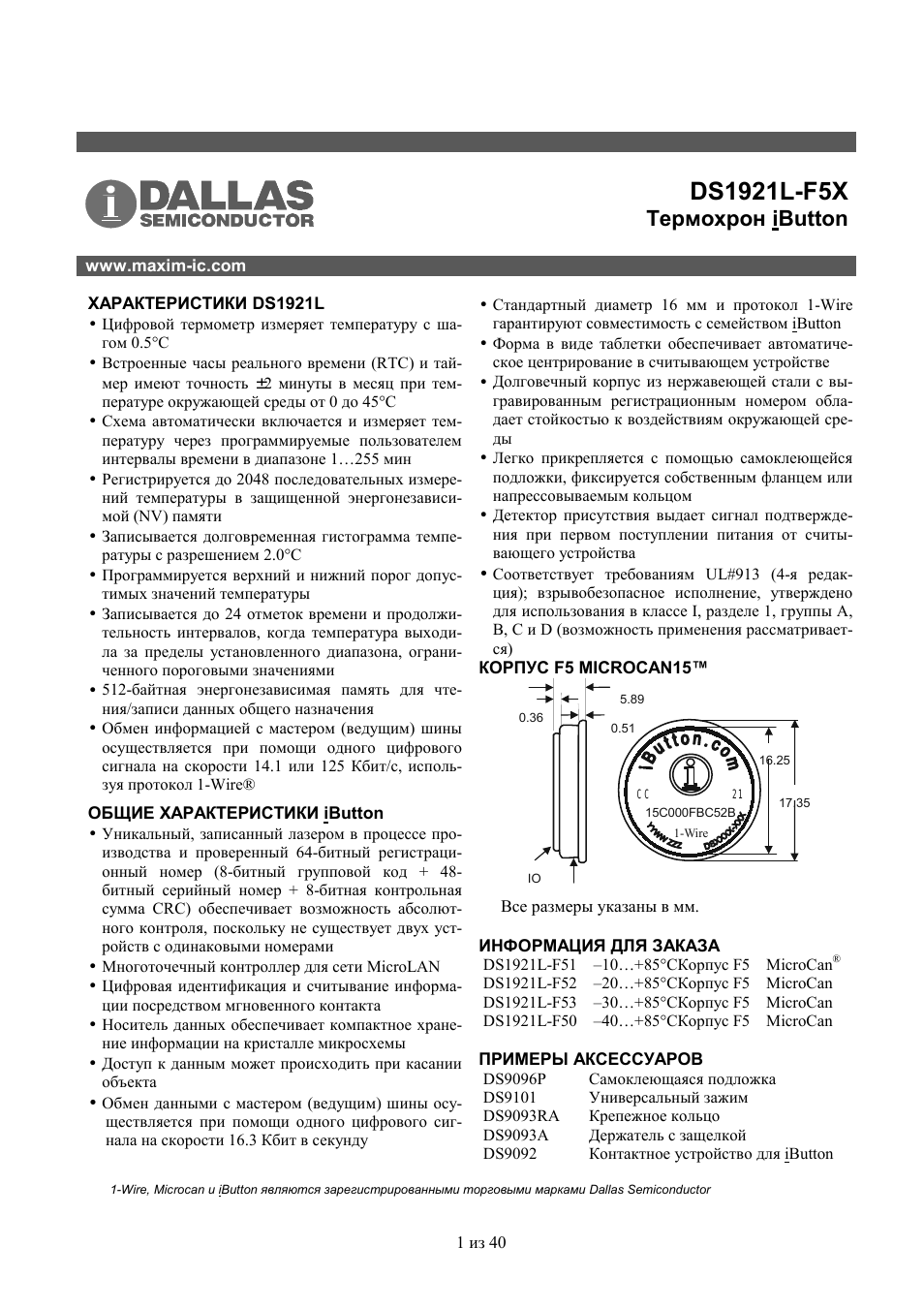

DS1921L-F5X

Термохрон iButton

ХАРАКТЕРИСТИКИ DS1921L

• Цифровой термометр измеряет температуру с шагом 0.5°C

• Встроенные часы реального времени (RTC) и таймер имеют точность

2 минуты в месяц при температуре окружающей среды от 0 до 45°C

• Схема автоматически включается и измеряет температуру через программируемые пользователем интервалы времени в диапазоне 1…255 мин

• Регистрируется до 2048 последовательных измерений температуры в защищенной энергонезависимой (NV) памяти

• Записывается долговременная гистограмма температуры с разрешением 2.0°C

• Программируется верхний и нижний порог допустимых значений температуры

• Записывается до 24 отметок времени и продолжительность интервалов когда температура выходила за пределы установленного диапазона ограниченного пороговыми значениями

• 512-байтная энергонезависимая память для чтения/записи данных общего назначения

• Обмен информацией с мастером (ведущим) шины осуществляется при помощи одного цифрового сигнала на скорости 14.1 или 125 Кбит/с используя протокол 1-Wire®

ОБЩИЕ ХАРАКТЕРИСТИКИ iButton

• Уникальный записанный лазером в процессе производства и проверенный 64-битный регистрационный номер (8-битный групповой код + 48-
битный серийный номер + 8-битная контрольная сумма CRC) обеспечивает возможность абсолютного контроля поскольку не существует двух устройств с одинаковыми номерами

• Многоточечный контроллер для сети MicroLAN

• Цифровая идентификация и считывание информации посредством мгновенного контакта

• Носитель данных обеспечивает компактное хранение информации на кристалле микросхемы

• Доступ к данным может происходить при касании объекта

• Обмен данными с мастером (ведущим) шины осуществляется при помощи одного цифрового сигнала на скорости 16.3 Кбит в секунду

• Стандартный диаметр 16 мм и протокол 1-Wire гарантируют совместимость с семейством iButton

• Форма в виде таблетки обеспечивает автоматическое центрирование в считывающем устройстве

• Долговечный корпус из нержавеющей стали с выгравированным регистрационным номером обладает стойкостью к воздействиям окружающей среды

• Легко прикрепляется с помощью самоклеющейся подложки фиксируется собственным фланцем или напрессовываемым кольцом

• Детектор присутствия выдает сигнал подтверждения при первом поступлении питания от считывающего устройства

• Соответствует требованиям UL#913 (4-я редакция); взрывобезопасное исполнение утверждено для использования в классе I разделе 1 группы A B C и D (возможность применения рассматривается)

КОРПУС F5 MICROCAN15™

0.36

0.51

5.89

© 1993

YYWW REGISTERED RR

15C000FBC52B

16.25

17.35

C C 2 1

1-Wire

15C000FBC52B

Все размеры указаны в мм.

ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА

DS1921L-F51 –10…+85°СКорпус F5 MicroCan

DS1921L-F52 –20…+85°СКорпус F5 MicroCan DS1921L-F53 –30…+85°СКорпус F5 MicroCan DS1921L-F50 –40…+85°СКорпус F5 MicroCan

ПРИМЕРЫ АКСЕССУАРОВ

DS9096P

Самоклеющаяся подложка

DS9101

Универсальный зажим

DS9093RA

Крепежное кольцо

DS9093А

Держатель с защелкой

DS9092

Контактное устройство для iButton

1-Wire Microcan и iButton являются зарегистрированными торговыми марками Dallas Semiconductor
