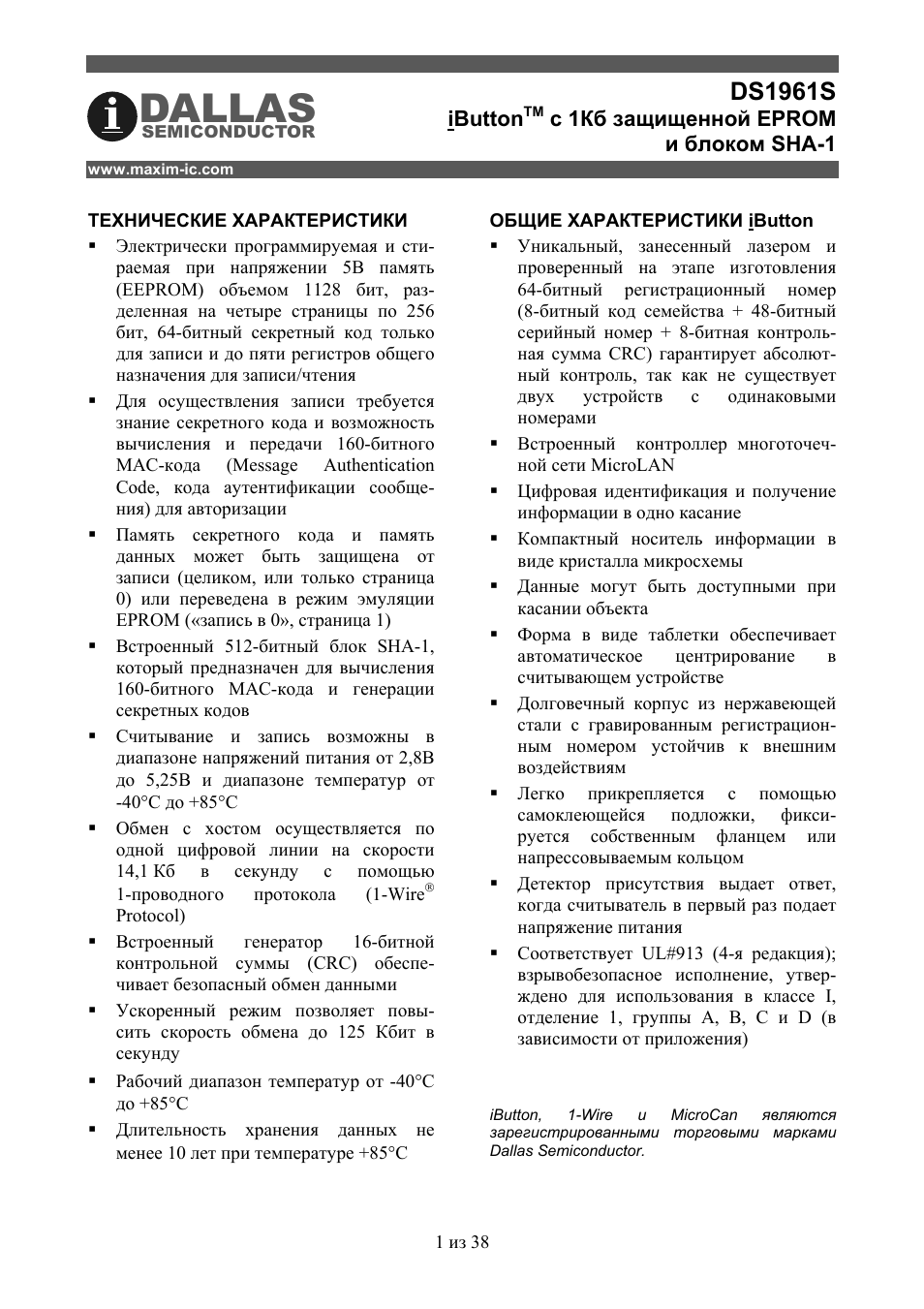

DS1961S iButton

с 1Кб защищенной EPROM и блоком SHA-1 1 из 38

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Электрически программируемая и стираемая при напряжении 5В память (EEPROM) объемом 1128 бит разделенная на четыре страницы по 256 бит 64-битный секретный код только для записи и до пяти регистров общего назначения для записи/чтения

Для осуществления записи требуется знание секретного кода и возможность вычисления и передачи 160-битного MAC-кода (Message Authentication Code кода аутентификации сообщения) для авторизации

Память секретного кода и память данных может быть защищена от записи (целиком или только страница 0) или переведена в режим эмуляции EPROM («запись в 0» страница 1)

Встроенный 512-битный блок SHA-1 который предназначен для вычисления 160-битного MAC-кода и генерации секретных кодов

Считывание и запись возможны в диапазоне напряжений питания от 2,8В до 5,25В и диапазоне температур от 40

°C до +85°C

Обмен с хостом осуществляется по одной цифровой линии на скорости 14,1 Кб в секунду с помощью 1-проводного протокола (1-Wire

Protocol)

Встроенный генератор 16-битной контрольной суммы (CRC) обеспечивает безопасный обмен данными

Ускоренный режим позволяет повысить скорость обмена до 125 Кбит в секунду

Рабочий диапазон температур от 40

°C до +85

Длительность хранения данных не менее 10 лет при температуре +85

ОБЩИЕ ХАРАКТЕРИСТИКИ iButton

Уникальный занесенный лазером и проверенный на этапе изготовления 64-битный регистрационный номер (8-битный код семейства + 48-битный серийный номер + 8-битная контрольная сумма CRC) гарантирует абсолютный контроль так как не существует двух устройств с одинаковыми номерами

Встроенный контроллер многоточечной сети MicroLAN

Цифровая идентификация и получение информации в одно касание

Компактный носитель информации в виде кристалла микросхемы

Данные могут быть доступными при касании объекта

Форма в виде таблетки обеспечивает автоматическое центрирование в считывающем устройстве

Долговечный корпус из нержавеющей стали с гравированным регистрационным номером устойчив к внешним воздействиям

Легко прикрепляется с помощью самоклеющейся подложки фиксируется собственным фланцем или напрессовываемым кольцом

Детектор присутствия выдает ответ когда считыватель в первый раз подает напряжение питания

Соответствует UL#913 (4-я редакция); взрывобезопасное исполнение утверждено для использования в классе I отделение 1 группы A B C и D (в зависимости от приложения)

iButton 1-Wire и MicroCan являются зарегистрированными торговыми марками Dallas Semiconductor

DALLAS

SEMICONDUCTOR
