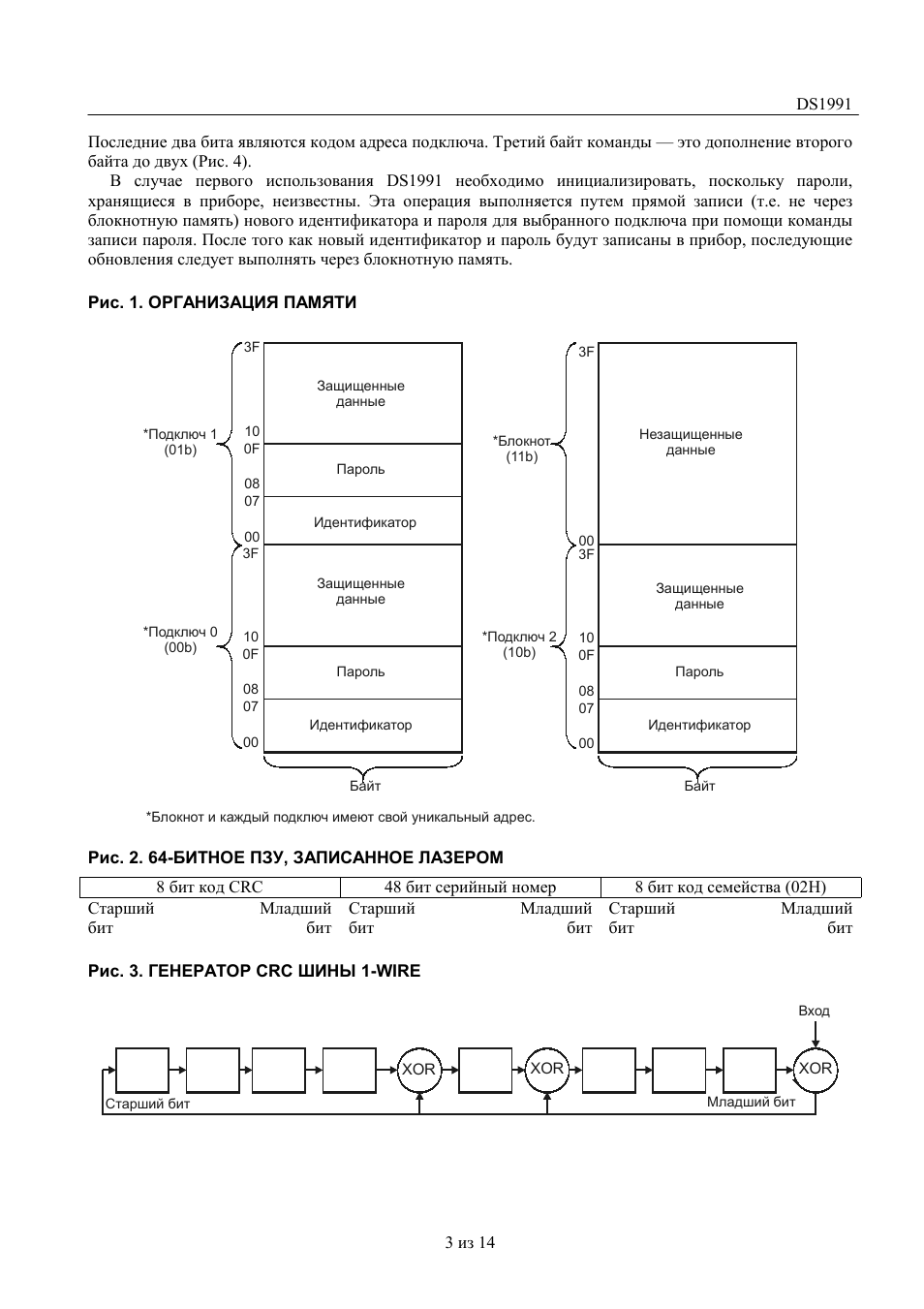

DS1991 3 из 14

Последние два бита являются кодом адреса подключа Третий байт команды это дополнение второго байта до двух (Рис 4)

В случае первого использования DS1991 необходимо инициализировать поскольку пароли хранящиеся в приборе неизвестны Эта операция выполняется путем прямой записи (т.е не через блокнотную память) нового идентификатора и пароля для выбранного подключа при помощи команды записи пароля После того как новый идентификатор и пароль будут записаны в прибор последующие обновления следует выполнять через блокнотную память

Рис 1 ОРГАНИЗАЦИЯ ПАМЯТИ

Защищенные данные

Пароль

Идентификатор

*Подключ 1

(01b)

*Блокнот (11b)

Защищенные данные

Защищенные данные

Пароль

Пароль

Идентификатор

Идентификатор

*Подключ 0

(00b)

*Подключ 2

(10b)

Байт

Незащищенные данные

Байт

*Блокнот и каждый подключ имеют свой уникальный адрес.

Рис 2 64-БИТНОЕ ПЗУ ЗАПИСАННОЕ ЛАЗЕРОМ 8 бит код CRC 48 бит серийный номер 8 бит код семейства (02H)

Старший бит

Младший бит

Старший бит

Младший бит

Старший бит

Младший бит

Рис 3 ГЕНЕРАТОР CRC ШИНЫ 1-WIRE

Старший бит

Младший бит

Вход
