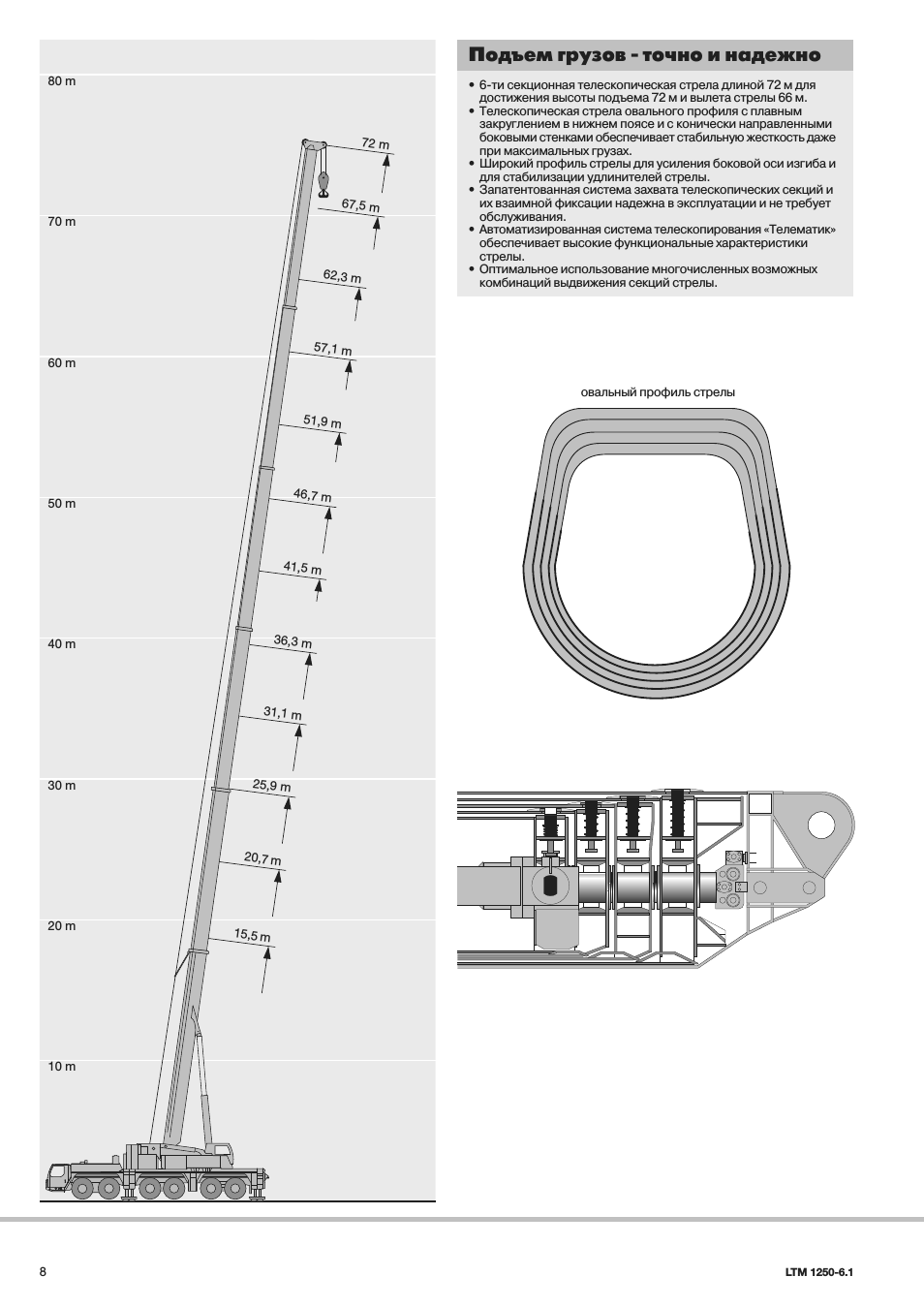

Инструкция по эксплуатации Liebherr LTM 1250-6.1 — страница 6

• 6-ти секционная телескопическая стрела длиной 72 м для достижения высоты подъема 72 м и вылета стрелы 66 м.

• Телескопическая стрела овального профиля с плавным закруглением в нижнем поясе и с конически направленными боковыми стенками обеспечивает стабильную жесткость даже при максимальных грузах.

• Широкий профиль стрелы для усиления боковой оси изгиба и для стабилизации удлинителей стрелы.

• Запатентованная система захвата телескопических секций и их взаимной фиксации надежна в эксплуатации и не требует обслуживания.

• Автоматизированная система телескопирования «Телематик»

обеспечивает высокие функциональные характеристики стрелы.

• Оптимальное использование многочисленных возможных комбинаций выдвижения секций стрелы.

Подъем грузов точно и надежно овальный профиль стрелы

70 m

• Телескопическая стрела Т длиной 15,5 м 72 м возможна комплектация оттяжкой ТА.

• Откидной удлинитель стрелы К длиной 12,2 м двойной откидной удлинитель К длиной 12,2 22 м может быть удлинен до 36 м монтируемые под углом 0° 20° или 40°.

• Специальный откидной удлинитель длиной 3,4 м.

• Жесткомонтируемый гусек ТF длиной 14 42 м монтируемый под углом 0° или 20° или 40° на телескопе длиной 51,9 72 м.

• Качающийся гусек TN длиной 17,5 м 70 м монтируемый на телескопе длиной 15,4 67,5 м Бесступенчатый наклон телескопа в диапазоне между 82° и 68°.

• Секции жесткомонтируемого гуська TF и качающегося гуська

TN идентичны и могут складываться телескопическим образом для транспортировки.

Различные варианты комплектации стрелы

• А-оттяжки на оголовке изготовлены как единая монтажнотранспортная сборка с Т-адаптером и N-поворотным узлом монтируется с помощью всего 4 пальцев.

• Быстро и удобно монтируемая оттяжка не нуждается в демонтаже при транспортировке.

• Серийная дополнительная лебедка для легкой запасовки канатов.

• Возможность последовательной сборки сложенного гуська при выдвижении телескопа в условиях ограниченного пространства.

• Лебедка 2 для выставления гуська.

• Плавное изменение грузоподъемности при наклоне стрелы

TN в интервале углов 82° и 68°.

72 m

60 m

50 m

40 m

30 m

20 m

10 m

80 m

100 m

90 m

80 m

70 m

60 m

50 m

40 m

30 m

20 m

10 m

110 m

120 m

15,5 m

20,7 m

25,9 m

31,1 m

36,3 m

41,5 m

46,7 m

51,9 m

57,1 m

62,3 m

67,5 m
