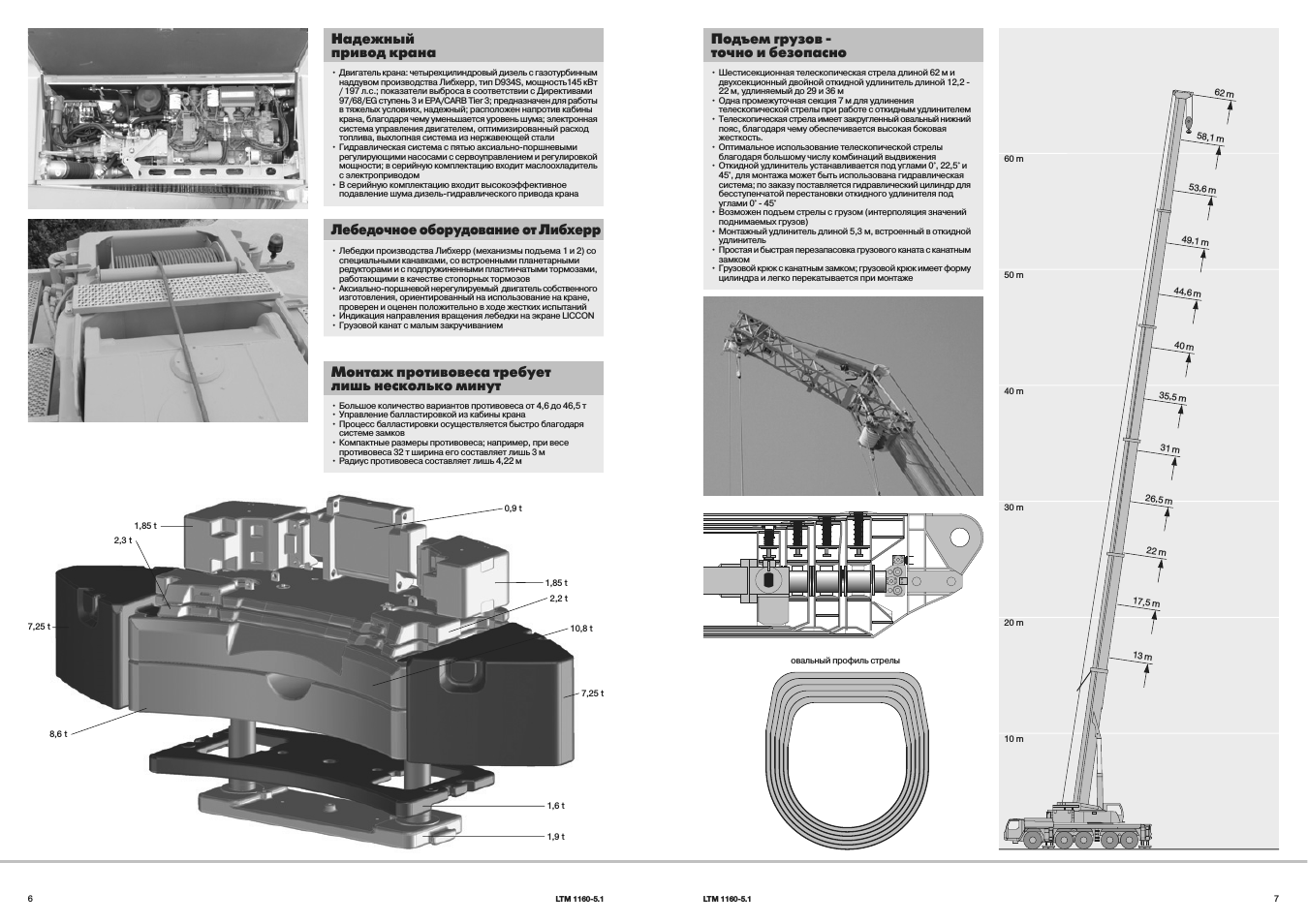

Инструкция по эксплуатации Liebherr LTM 1160-5.1 — страница 6

LTM 1160-5.1

LTM 1160-5.1

60 m

50 m

40 m

30 m

20 m

10 m

13 m

22 m

31 m

40 m

62 m

• Двигатель крана: четырехцилиндровый дизель с газотурбинным наддувом производства Либхерр тип D934S мощность145 кВт 197 л.с.; показатели выброса в соответствии с Директивами 97/68/EG ступень 3 и EPA/CARB Tier 3; предназначен для работы в тяжелых условиях надежный; расположен напротив кабины крана благодаря чему уменьшается уровень шума; электронная система управления двигателем оптимизированный расход топлива выхлопная система из нержавеющей стали

• Гидравлическая система с пятью аксиально-поршневыми регулирующими насосами с сервоуправлением и регулировкой мощности; в серийную комплектацию входит маслоохладитель с электроприводом

• В серийную комплектацию входит высокоэффективное подавление шума дизель-гидравлического привода крана

Надежный привод крана

• Лебедки производства Либхерр (механизмы подъема 1 и 2) со специальными канавками со встроенными планетарными редукторами и с подпружиненными пластинчатыми тормозами работающими в качестве стопорных тормозов

• Аксиально-поршневой нерегулируемый двигатель собственного изготовления ориентированный на использование на кране проверен и оценен положительно в ходе жестких испытаний

• Индикация направления вращения лебедки на экране LICCON

- Грузовой канат с малым закручиванием

Лебедочное оборудование от Либхерр

• Большое количество вариантов противовеса от 4,6 до 46,5 т • Управление балластировкой из кабины крана • Процесс балластировки осуществляется быстро благодаря системе замков

• Компактные размеры противовеса; например при весе противовеса 32 т ширина его составляет лишь 3 м

• Радиус противовеса составляет лишь 4,22 м

Монтаж противовеса требует лишь несколько минут

• Шестисекционная телескопическая стрела длиной 62 м и двухсекционный двойной откидной удлинитель длиной 12,2
22 м удлиняемый до 29 и 36 м

• Одна промежуточная секция 7 м для удлинения телескопической стрелы при работе с откидным удлинителем

• Телескопическая стрела имеет закругленный овальный нижний пояс благодаря чему обеспечивается высокая боковая жесткость.

• Оптимальное использование телескопической стрелы благодаря большому числу комбинаций выдвижения

• Откидной удлинитель устанавливается под углами 0° 22,5° и

45° для монтажа может быть использована гидравлическая система; по заказу поставляется гидравлический цилиндр для бесступенчатой перестановки откидного удлинителя под углами 0° 45°

• Возможен подъем стрелы с грузом (интерполяция значений поднимаемых грузов)

• Монтажный удлинитель длиной 5,3 м встроенный в откидной удлинитель

• Простая и быстрая перезапасовка грузового каната с канатным замком

• Грузовой крюк с канатным замком; грузовой крюк имеет форму цилиндра и легко перекатывается при монтаже

Подъем грузов
точно и безопасно

0,9 t

1,6 t

7,25 t

2,3 t

8,6 t

1,85 t

1,85 t

2,2 t

10,8 t

7,25 t

1,9 t

17,5 m

26,5 m

35,5 m

44,6 m

49,1 m

53,6 m

58,1 m овальный профиль стрелы
