Руководство пользователя – Цифровой позиционер 3200MD LGENIM0059-03 07/10 6

Таблица VI: Характеристики аналогового выхода 4 20 мА

Диапазон изменения угла поворота 40° 95°

Напряжение питания 12,5 40 В пост тока (тип 24 В пост тока )

Макс сопротивление нагрузки (Ом)

(Напряжение питания-12,5)/0,02

Выходной токовый сигнал 4 20 мА

Линейность 1,0% полной шкалы

Воспроизводимость 0,25% полной шкалы

Гистерезис 1,0% полной шкалы

Рабочая температура

-40° 176°F 40° 80°C 4.2

Принцип действия позиционера

Позиционер Logix 3200IMD является электрическим устройством обратной связи На рис 1 показан позиционер Logix 3200IMD установленный на прямоходном приводе двухстороннего действия с видом действия "воздух открывает"

Для питания позиционера Logix 3200IMD используется входной сигнал поступающий по двухпроводной линии Однако поскольку в этом позиционере реализован обмен данными по протоколу HART возможно использование двух источников командного сигнала: аналогового и цифрового В аналоговом источнике командным является входной сигнал 4 20 мА При использовании цифрового источника уровень входного сигнала 4 20 мА игнорируется и командным является цифровой сигнал передаваемый по протоколу HART Для доступа к источнику командного сигнала используется ПО ValveSight коммуникатор HART 375 или другое ПО главного компьютера

Как для аналогового так и цифрового источника за 0% принимается закрытое положение клапана а за 100% – открытое положение При использовании аналогового источника входной сигнал 4 20 мА преобразуется в %% от хода При калибровке контура определяются сигналы соответствующие 0% и 100%

Входной сигнал в %% проходит через блок преобразования по характеристике и ограничения В позиционере больше не используются устройства CAM и другие механические средства для формирования выходного сигнала Для этих целей используется ПО с помощью которого оператор может провести настройку по месту Позиционер имеет три основных характеристики: линейную равнопроцентную (=%) и характеристику задаваемую пользователем При работе в режиме с линейной характеристикой входной сигнал проходит непосредственно через алгоритм управления без изменения значения При работе в режиме с равнопроцентной характеристикой входной сигнал преобразуется по стандартной равнопроцентной характеристике с диапазоном регулирования 30: 1

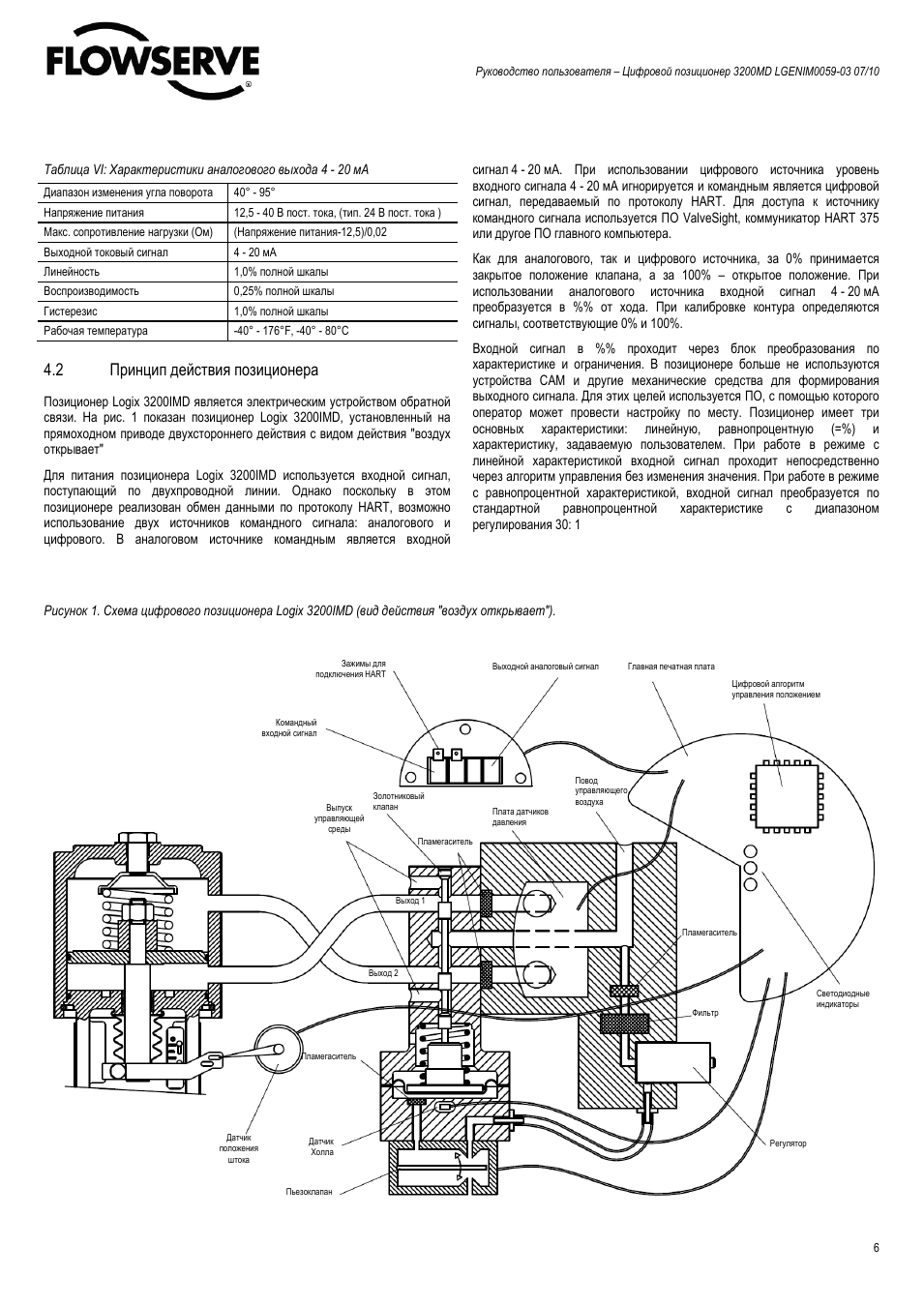

Рисунок 1 Схема цифрового позиционера Logix 3200IMD (вид действия "воздух открывает")

Пьезоклапан

Датчик

Холла

Датчик положения штока

Пламегаситель

Выход 2

Выход 1

Выпуск управляющей среды

Золотниковый клапан

Пламегаситель

Командный входной сигнал

Зажимы для подключения HART

Выходной аналоговый сигнал

Главная печатная плата

Цифровой алгоритм управления положением

Повод управляющего воздуха

Плата датчиков давления

Пламегаситель

Светодиодные индикаторы

Фильтр

Регулятор
