Руководство пользователя – Цифровой позиционер 3200MD LGENIM0059-03 07/10 2

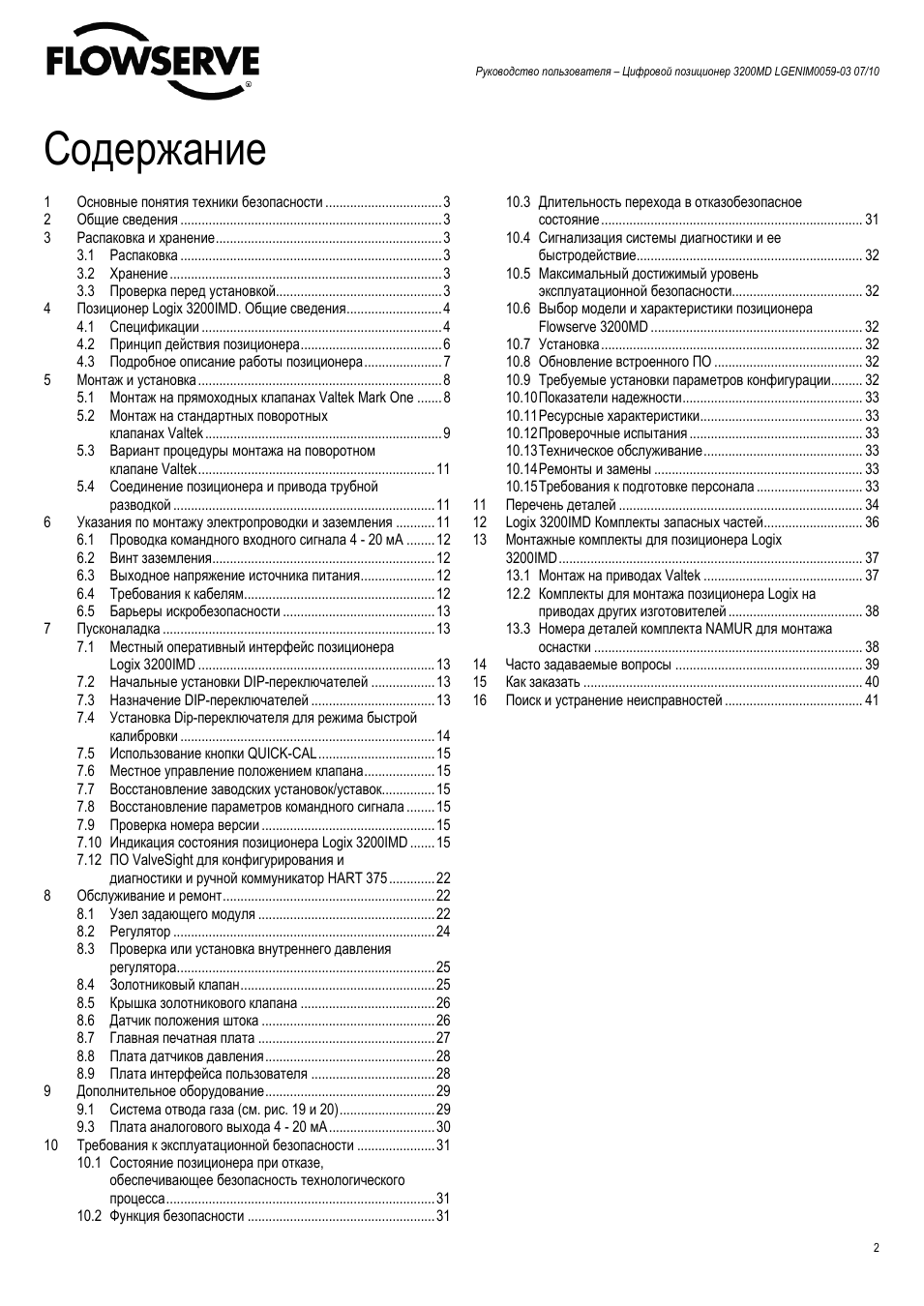

Содержание 1

Основные понятия техники безопасности 3

Общие сведения 3

Распаковка и хранение 3

Распаковка 3

Хранение 3

Проверка перед установкой 3

Позиционер Logix 3200IMD Общие сведения 4

Спецификации 4

Принцип действия позиционера 6

Подробное описание работы позиционера 7

Монтаж и установка 8

Монтаж на прямоходных клапанах Valtek Mark One 8

Монтаж на стандартных поворотных клапанах Valtek 9

Вариант процедуры монтажа на поворотном клапане Valtek 11

Соединение позиционера и привода трубной разводкой 11

Указания по монтажу электропроводки и заземления 11

Проводка командного входного сигнала 4 20 мА 12

Винт заземления 12

Выходное напряжение источника питания 12

Требования к кабелям 12

Барьеры искробезопасности 13

Пусконаладка 13

Местный оперативный интерфейс позиционера

Logix 3200IMD 13

Начальные установки DIP-переключателей 13

Назначение DIP-переключателей 13

Установка Dip-переключателя для режима быстрой калибровки 14

Использование кнопки QUICK-CAL 15

Местное управление положением клапана 15

Восстановление заводских установок/уставок 15

Восстановление параметров командного сигнала 15

Проверка номера версии 15

7.10

Индикация состояния позиционера Logix 3200IMD 15

7.12

ПО ValveSight для конфигурирования и диагностики и ручной коммуникатор HART 375 22

Обслуживание и ремонт 22

Узел задающего модуля 22

Регулятор 24

Проверка или установка внутреннего давления регулятора 25

Золотниковый клапан 25

Крышка золотникового клапана 26

Датчик положения штока 26

Главная печатная плата 27

Плата датчиков давления 28

Плата интерфейса пользователя 28

Дополнительное оборудование 29

Система отвода газа (см рис 19 и 20) 29

Плата аналогового выхода 4 20 мА 30

Требования к эксплуатационной безопасности 31

10.1

Состояние позиционера при отказе обеспечивающее безопасность технологического процесса 31

10.2

Функция безопасности 31

10.3

Длительность перехода в отказобезопасное состояние 31

10.4

Сигнализация системы диагностики и ее быстродействие 32

10.5

Максимальный достижимый уровень эксплуатационной безопасности 32

10.6

Выбор модели и характеристики позиционера

Flowserve 3200MD 32

10.7

Установка 32

10.8

Обновление встроенного ПО 32

10.9

Требуемые установки параметров конфигурации 32

10.10

Показатели надежности 33

10.11

Ресурсные характеристики 33

10.12

Проверочные испытания 33

10.13

Техническое обслуживание 33

10.14

Ремонты и замены 33

10.15

Требования к подготовке персонала 33

Перечень деталей 34

Logix 3200IMD Комплекты запасных частей 36

Монтажные комплекты для позиционера Logix 3200IMD 37

13.1

Монтаж на приводах Valtek 37

12.2

Комплекты для монтажа позиционера Logix на приводах других изготовителей 38

13.3

Номера деталей комплекта NAMUR для монтажа оснастки 38

Часто задаваемые вопросы 39

Как заказать 40

Поиск и устранение неисправностей 41
