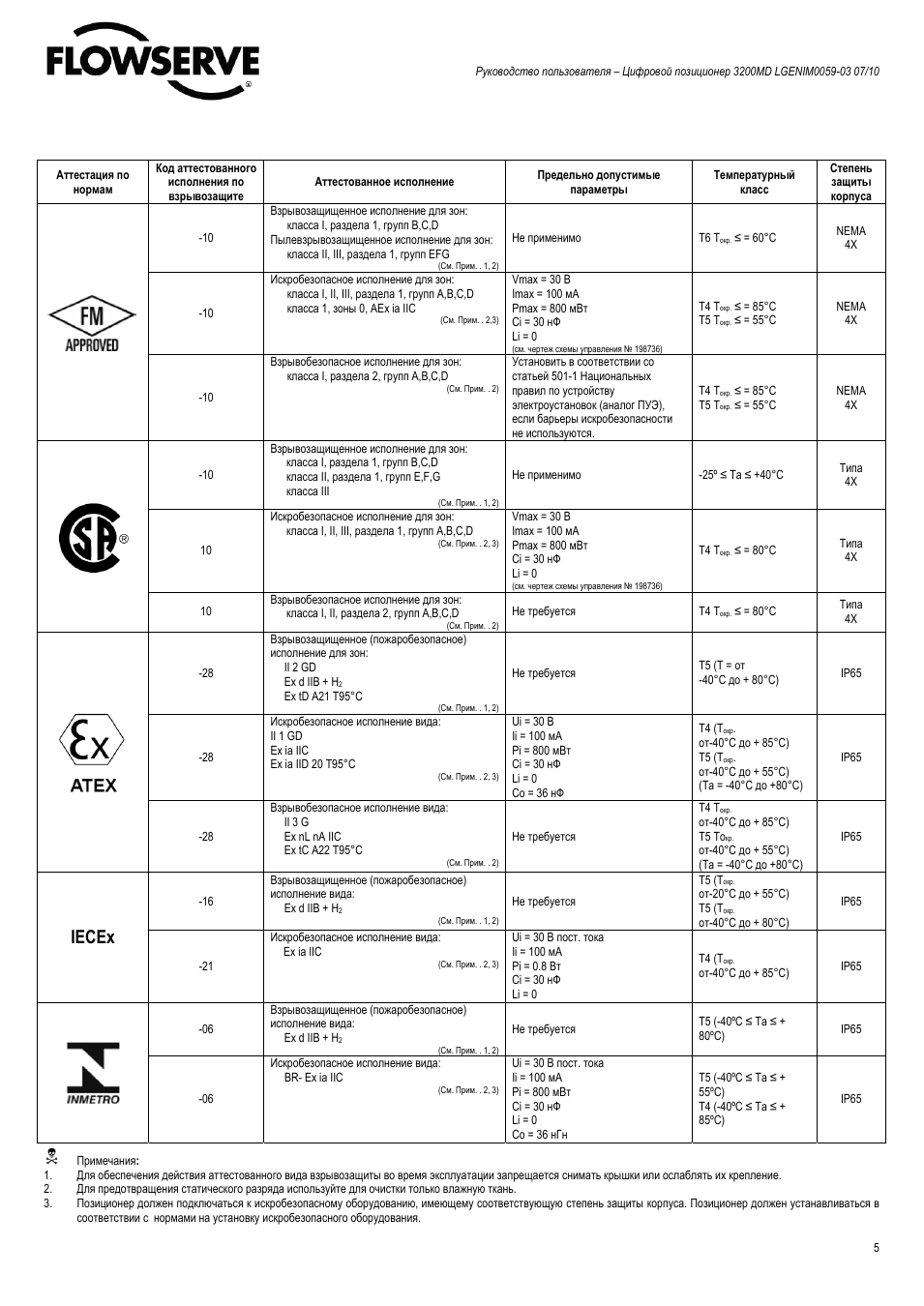

Аттестация по нормам

Код аттестованного исполнения по взрывозащите

Аттестованное исполнение

Предельно допустимые параметры

Температурный класс

Степень защиты корпуса

Взрывозащищенное исполнение для зон: класса I раздела 1 групп B,C,D

Пылевзрывозащищенное исполнение для зон: класса II III раздела 1 групп EFG

(См Прим 1 2)

Не применимо T6

окр.

≤ = 60°C

NEMA 4X

Искробезопасное исполнение для зон: класса I II III раздела 1 групп A,B,C,D класса 1 зоны 0 AEx ia IIC

(См Прим 2,3)

Vmax = 30 В Imax = 100 мА Pmax = 800 мВт Ci = 30 нФ Li = 0

(см чертеж схемы управления № 198736)

T4 T

окр.

≤ = 85°C

T5 T

окр.

≤ = 55°C

NEMA 4X

Взрывобезопасное исполнение для зон: класса I раздела 2 групп A,B,C,D

(См Прим 2)

Установить в соответствии со статьей 501-1 Национальных правил по устройству электроустановок (аналог ПУЭ) если барьеры искробезопасности не используются

T4 T

окр.

≤ = 85°C

T5 T

окр.

≤ = 55°C

NEMA 4X

Взрывозащищенное исполнение для зон: класса I раздела 1 групп B,C,D класса II раздела 1 групп E,F,G класса III

(См Прим 1 2)

Не применимо

-25º ≤ Ta ≤ +40°C

Типа 4X 10

Искробезопасное исполнение для зон: класса I II III раздела 1 групп A,B,C,D

(См Прим 2 3)

Vmax = 30 В Imax = 100 мА

Pmax = 800 мВт Ci = 30 нФ Li = 0

(см чертеж схемы управления № 198736)

T4 T

окр.

≤ = 80°C

Типа 4X 10

Взрывобезопасное исполнение для зон: класса I II раздела 2 групп A,B,C,D

(См Прим 2)

Не требуется

T4 T

окр.

≤ = 80°C

Типа 4X

Взрывозащищенное (пожаробезопасное)
исполнение для зон:

II 2 GD Ex d IIB + H

Ex tD A21 T95°C

(См Прим 1 2)

Не требуется

T5 (T = от 40°C до + 80°C)

IP65

Искробезопасное исполнение вида:
II 1 GD Ex ia IIC Ex ia IID 20 T95°C

(См Прим 2 3)

Ui = 30 В Ii = 100 мА Pi = 800 мВт Ci = 30 нФ Li = 0 Co = 36 нФ

T4 (T

от-40°C до + 85°C)
T5 (T

от-40°C до + 55°C)
(Ta = 40°C до +80°C)

IP65

Взрывобезопасное исполнение вида:

II 3 G Ex nL nA IIC Ex tC A22 T95°C

(См Прим 2)

Не требуется

T4 T

окр.

от-40°C до + 85°C)
T5 Tо кр от-40°C до + 55°C)
(Ta = 40°C до +80°C)

IP65

IECEx

Взрывозащищенное (пожаробезопасное)
исполнение вида:

Ex d IIB + H

(См Прим 1 2)

Не требуется

T5 (T

окр от-20°C до + 55°C)
T5 (T

окр от-40°C до + 80°C)

IP65

Искробезопасное исполнение вида:

Ex ia IIC

(См Прим 2 3)

Ui = 30 В пост тока Ii = 100 мА Pi = 0.8 Вт Ci = 30 нФ Li = 0

T4 (T

окр от-40°C до + 85°C)

IP65

Взрывозащищенное (пожаробезопасное)
исполнение вида:

Ex d IIB + H

(См Прим 1 2)

Не требуется

T5 (-40ºC ≤ Ta ≤ +
80ºC)

IP65

Искробезопасное исполнение вида:

BR Ex ia IIC

(См Прим 2 3)

Ui = 30 В пост тока Ii = 100 мА Pi = 800 мВт Ci = 30 нФ Li = 0 Co = 36 нГн

T5 (-40ºC ≤ Ta ≤ +
55ºC)
T4 (-40ºC ≤ Ta ≤ +
85ºC)

IP65

Примечания: 1

Для обеспечения действия аттестованного вида взрывозащиты во время эксплуатации запрещается снимать крышки или ослаблять их крепление 2

Для предотвращения статического разряда используйте для очистки только влажную ткань 3

Позиционер должен подключаться к искробезопасному оборудованию имеющему соответствующую степень защиты корпуса Позиционер должен устанавливаться в соответствии с нормами на установку искробезопасного оборудования
