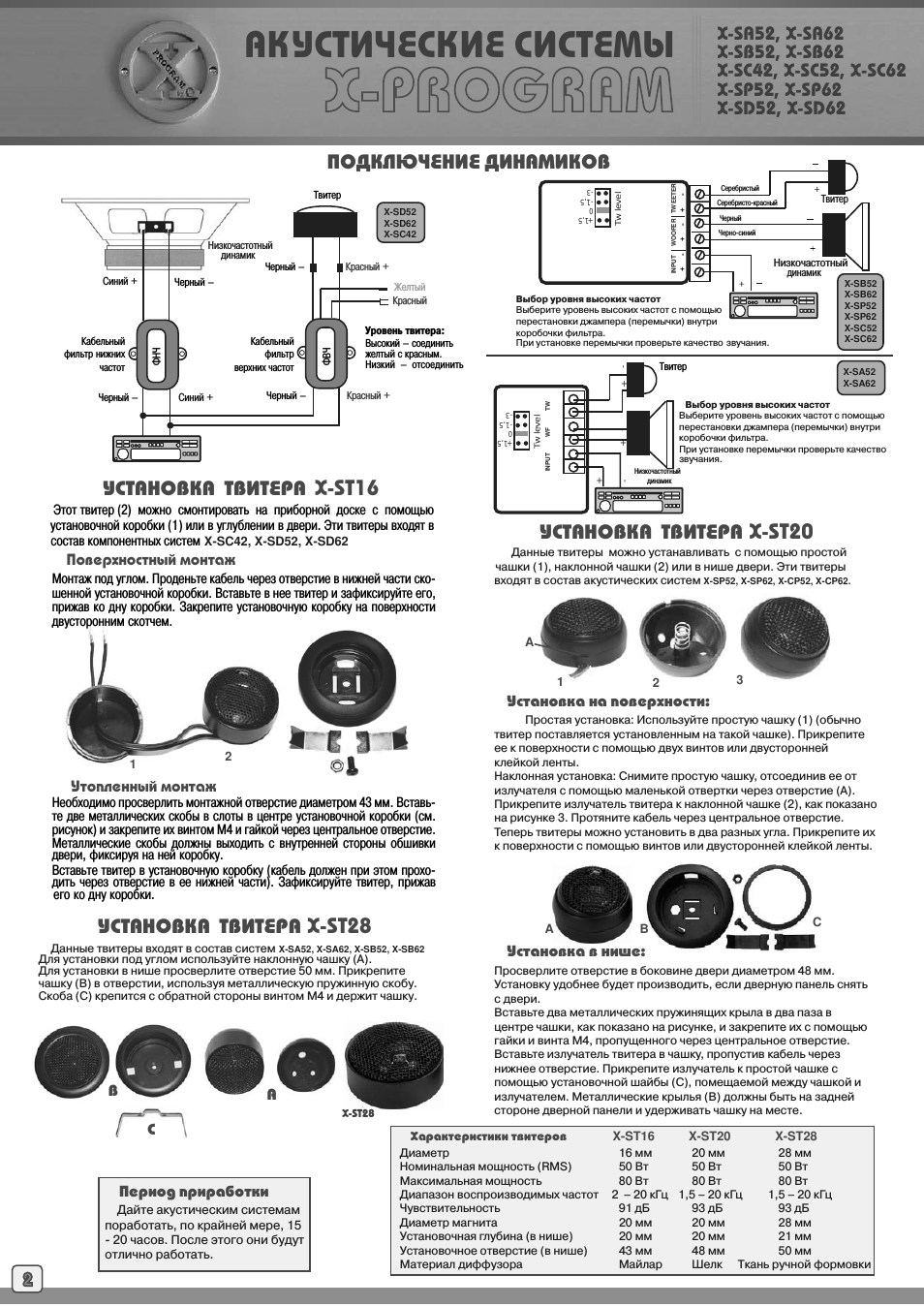

Инструкция по эксплуатации DLS X-SD62 — страница 2

X-SC42 X-SC52 X-SC62

X-SB52 X-SB62

X-SA52 X-SA62

X-SP52 X-SP62 X-SD52 X-SD62

Поверхностный монтаж

Монтаж под углом Проденьте кабель через отверстие в нижней части скошенной установочной коробки Вставьте в нее твитер и зафиксируйте его прижав ко дну коробки Закрепите установочную коробку на поверхности двусторонним скотчем.

Утопленный монтаж

Необходимо просверлить монтажной отверстие диаметром 43 мм Вставьте две металлических скобы в слоты в центре установочной коробки (см.
рисунок) и закрепите их винтом М4 и гайкой через центральное отверстие Металлические скобы должны выходить с внутренней стороны обшивки двери фиксируя на ней коробку Вставьте твитер в установочную коробку (кабель должен при этом проходить через отверстие в ее нижней части) Зафиксируйте твитер прижав его ко дну коробки.

Этот твитер (2) можно смонтировать на приборной доске с помощью установочной коробки (1) или в углублении в двери Эти твитеры входят в

состав компонентных систем

УСТАНОВКА ТВИТЕРА

X-SC42 X-SD52 X-SD62

X-ST16

Выбор уровня высоких частот Выберите уровень высоких частот с помощью перестановки джампера (перемычки) внутри коробочки фильтра.

При установке перемычки проверьте качество звучания.

Серебристый

Серебристо-красный

Черный

Черно-синий

Твитер

Низкочастотный динамик

X-SB52 X-SB62 X-SP52 X-SP62 X-SC52 X-SC62

INPUT WOOFER TWEETER

w level

+1,5

-1,5

Данные твитеры можно устанавливать с помощью простой чашки (1) наклонной чашки (2) или в нише двери Эти твитеры

Данные твитеры входят в состав систем

Установка на поверхности:

Простая установка: Используйте простую чашку (1) (обычно твитер поставляется установленным на такой чашке) Прикрепите ее к поверхности с помощью двух винтов или двусторонней клейкой ленты Наклонная установка: Снимите простую чашку отсоединив ее от излучателя с помощью маленькой отвертки через отверстие (A).
Прикрепите излучатель твитера к наклонной чашке (2) как показано на рисунке 3 Протяните кабель через центральное отверстие Теперь твитеры можно установить в два разных угла Прикрепите их к поверхности с помощью винтов или двусторонней клейкой ленты.

Просверлите отверстие в боковине двери диаметром 48 мм Установку удобнее будет производить если дверную панель снять с двери Вставьте два металлических пружинящих крыла в два паза в центре чашки как показано на рисунке и закрепите их с помощью гайки и винта M4 пропущенного через центральное отверстие Вставьте излучатель твитера в чашку пропустив кабель через нижнее отверстие Прикрепите излучатель к простой чашке с помощью установочной шайбы (C) помещаемой между чашкой и излучателем Металлические крылья (B) должны быть на задней стороне дверной панели и удерживать чашку на месте.

X-ST20

X-SP52 X-SP62 X-CP52 X-CP62.

УСТАНОВКА ТВИТЕРА

Твитер

Черный –

Желтый

Красный

Уровень твитера:
Высокий – соединить желтый с красным Низкий – отсоединить

Черный –

Кабельный фильтр нижних частот

Кабельный фильтр верхних частот

Синий +

Черный –

Синий +

Красный +

Черный –

Красный +

X-SD52 X-SD62 X-SC42

INPUT WF TW

w level

+1,5

-1,5

X-SA52 X-SA62

Твитер

Низкочастотный динамик

Низкочастотный динамик

Выбор уровня высоких частот

Выберите уровень высоких частот с помощью перестановки джампера (перемычки) внутри коробочки фильтра При установке перемычки проверьте качество звучания.

ПОДКЛЮЧЕНИЕ ДИНАМИКОВ

X-SA52 X-SA62 X-SB52 X-SB62

X-ST28

УСТАНОВКА ТВИТЕРА

входят в состав акустических систем

Для установки под углом используйте наклонную чашку (А).

Для установки в нише просверлите отверстие 50 мм Прикрепите чашку (В) в отверстии используя металлическую пружинную скобу.

Скоба (С) крепится с обратной стороны винтом М4 и держит чашку.

Установка в нише:

Характеристики твитеров

Диаметр 16 мм

Номинальная мощность (RMS) 50 Вт

80 Вт

Диапазон воспроизводимых частот 2 – 20 кГц Чувствительность 91 дБ

Диаметр магнита 20 мм

Установочная глубина (в нише)

20 мм

Установочное отверстие (в нише)

43 мм

Материал диффузора

Майлар

X-ST28

Максимальная мощность

20 мм 50 Вт

80 Вт

1,5 – 20 кГц

93 дБ
20 мм 20 мм 48 мм Шелк

28 мм 50 Вт

80 Вт

1,5 – 20 кГц

93 дБ
28 мм 21 мм 50 мм

Ткань ручной формовки

X-ST20

X-ST16

АКУСТИЧЕСКИЕ СИСТЕМЫ

X-PROGRAM

Период приработки

Дайте акустическим системам поработать по крайней мере 15 20 часов После этого они будут отлично работать.

X-ST28
