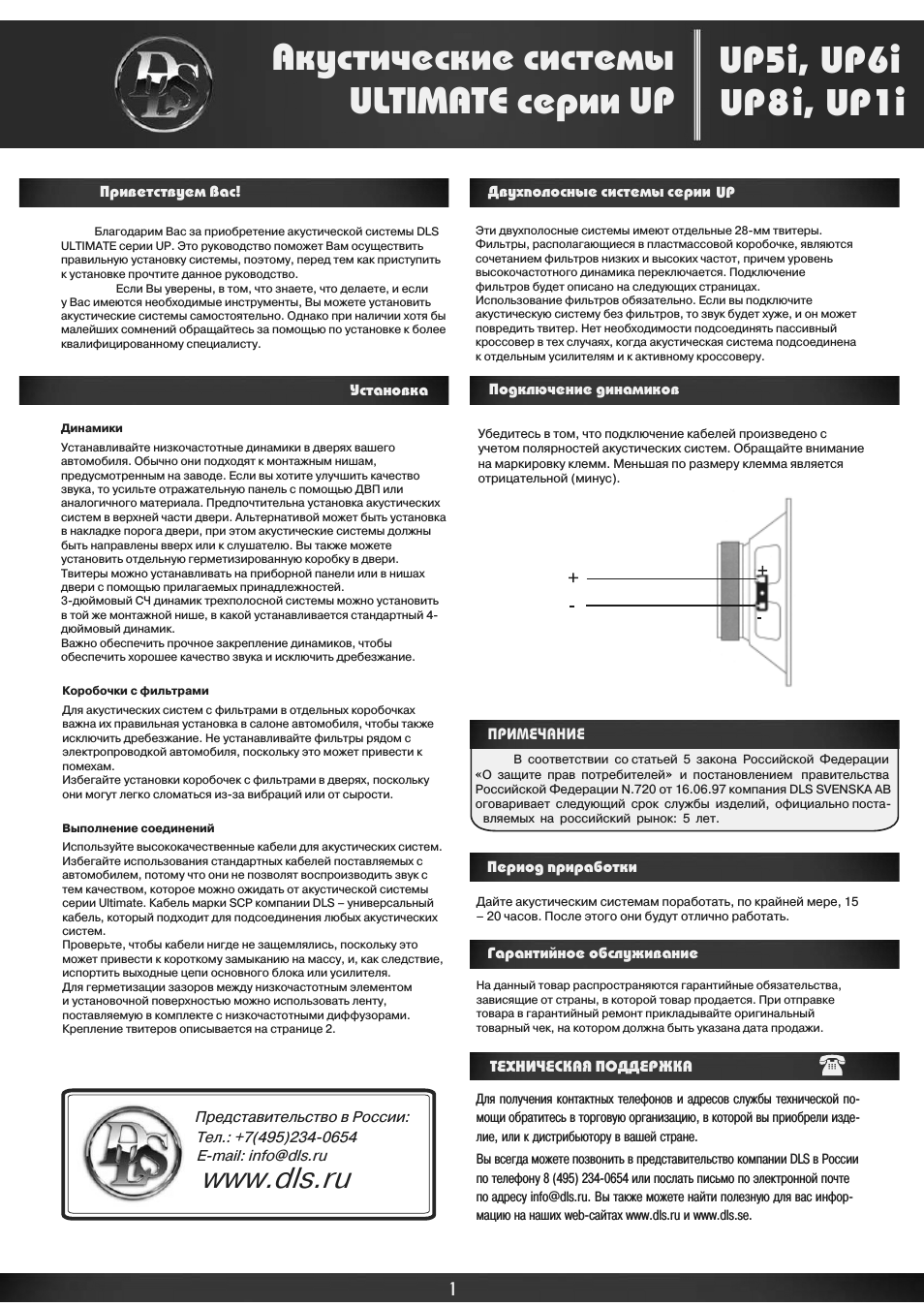

Инструкция по эксплуатации DLS UP1i

Благодарим Вас за приобретение акустической системы DLS

ULTIMATE серии UP Это руководство поможет Вам осуществить правильную установку системы поэтому перед тем как приступить к установке прочтите данное руководство.

Если Вы уверены в том что знаете что делаете и если у Вас имеются необходимые инструменты Вы можете установить акустические системы самостоятельно Однако при наличии хотя бы малейших сомнений обращайтесь за помощью по установке к более квалифицированному специалисту.

Динамики Устанавливайте низкочастотные динамики в дверях вашего автомобиля Обычно они подходят к монтажным нишам предусмотренным на заводе Если вы хотите улучшить качество звука то усильте отражательную панель с помощью ДВП или аналогичного материала Предпочтительна установка акустических систем в верхней части двери Альтернативой может быть установка в накладке порога двери при этом акустические системы должны быть направлены вверх или к слушателю Вы также можете установить отдельную герметизированную коробку в двери Твитеры можно устанавливать на приборной панели или в нишах двери с помощью прилагаемых принадлежностей.
3-дюймовый СЧ динамик трехполосной системы можно установить в той же монтажной нише в какой устанавливается стандартный 4-
дюймовый динамик Важно обеспечить прочное закрепление динамиков чтобы обеспечить хорошее качество звука и исключить дребезжание.

Коробочки с фильтрами Для акустических систем с фильтрами в отдельных коробочках важна их правильная установка в салоне автомобиля чтобы также исключить дребезжание Не устанавливайте фильтры рядом с электропроводкой автомобиля поскольку это может привести к помехам Избегайте установки коробочек с фильтрами в дверях поскольку они могут легко сломаться из-за вибраций или от сырости

Выполнение соединений Используйте высококачественные кабели для акустических систем Избегайте использования стандартных кабелей поставляемых с автомобилем потому что они не позволят воспроизводить звук с тем качеством которое можно ожидать от акустической системы серии Ultimate Кабель марки SCP компании DLS – универсальный кабель который подходит для подсоединения любых акустических систем Проверьте чтобы кабели нигде не защемлялись поскольку это может привести к короткому замыканию на массу и как следствие испортить выходные цепи основного блока или усилителя Для герметизации зазоров между низкочастотным элементом и установочной поверхностью можно использовать ленту поставляемую в комплекте с низкочастотными диффузорами Крепление твитеров описывается на странице 2.

Эти двухполосные системы имеют отдельные 28-мм твитеры Фильтры располагающиеся в пластмассовой коробочке являются сочетанием фильтров низких и высоких частот причем уровень высокочастотного динамика переключается Подключение фильтров будет описано на следующих страницах Использование фильтров обязательно Если вы подключите акустическую систему без фильтров то звук будет хуже и он может повредить твитер Нет необходимости подсоединять пассивный кроссовер в тех случаях когда акустическая система подсоединена к отдельным усилителям и к активному кроссоверу.

На данный товар распространяются гарантийные обязательства зависящие от страны в которой товар продается При отправке товара в гарантийный ремонт прикладывайте оригинальный товарный чек на котором должна быть указана дата продажи.

ТЕХНИЧЕСКАЯ ПОДДЕРЖКА

Для получения контактных телефонов и адресов службы технической помощи обратитесь в торговую организацию в которой вы приобрели изделие или к дистрибьютору в вашей стране.

Вы всегда можете позвонить в представительство компании DLS в России по телефону 8 (495) 234-0654 или послать письмо по электронной почте по адресу Вы также можете найти полезную для вас информацию на наших web-сайтах и

Убедитесь в том что подключение кабелей произведено с учетом полярностей акустических систем Обращайте внимание на маркировку клемм Меньшая по размеру клемма является отрицательной (минус).

Дайте акустическим системам поработать по крайней мере 15 – 20 часов После этого они будут отлично работать.

Приветствуем Вас!

Двухполосные системы серии UP

Установка

Подключение динамиков

Период приработки

Гарантийное обслуживание

ПРИМЕЧАНИЕ

В соответствии со статьей 5 закона Российской Федерации

О защите прав потребителей и постановлением правительства

Российской Федерации N.720 от 16.06.97 компания DLS SVENSКA AB
оговаривает следующий срок службы изделий официально поставляемых на российский рынок: 5 лет.

Акустические системы

ULTIMATE серии UP

UP5i UP6i

UP i UP1i

Тел.: +7(495)234-0654

Представительство в России:

E-mail:
