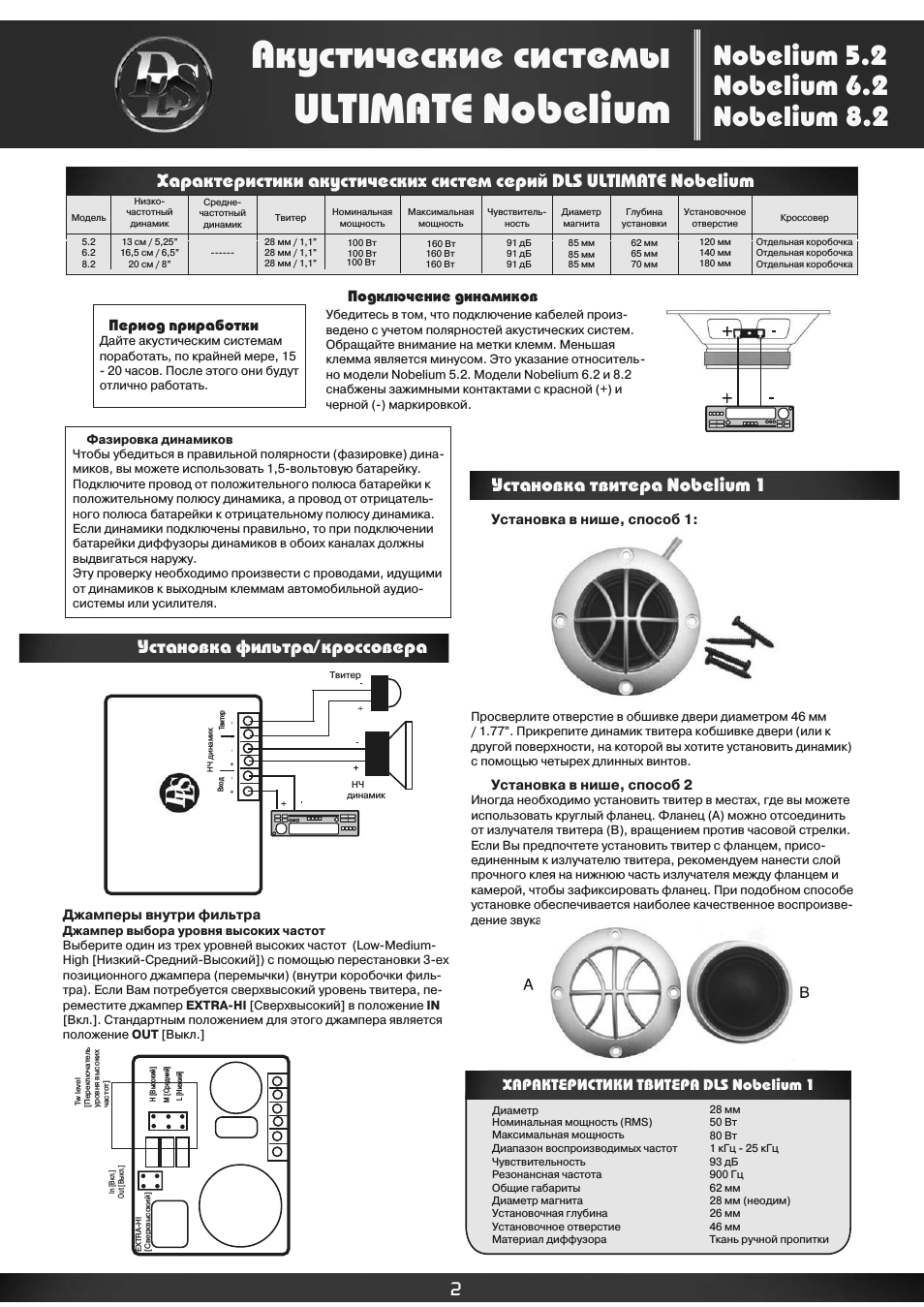

Инструкция по эксплуатации DLS Nobelium 8.2 — страница 2

Установка твитера Nobelium 1

Установка в нише способ 1:

Просверлите отверстие в обшивке двери диаметром 46 мм 1.77” Прикрепите динамик твитера кобшивке двери (или к другой поверхности на которой вы хотите установить динамик)
с помощью четырех длинных винтов.

Установка в нише способ 2

Иногда необходимо установить твитер в местах где вы можете использовать круглый фланец Фланец (А) можно отсоединить от излучателя твитера (В) вращением против часовой стрелки Если Вы предпочтете установить твитер с фланцем присоединенным к излучателю твитера рекомендуем нанести слой прочного клея на нижнюю часть излучателя между фланцем и камерой чтобы зафиксировать фланец При подобном способе установке обеспечивается наиболее качественное воспроизведение звука.

Установка фильтра/кроссовера

Джамперы внутри фильтра

Джампер выбора уровня высоких частот Выберите один из трех уровней высоких частот (Low-Medium-
High [Низкий-Средний-Высокий]) с помощью перестановки 3-ех позиционного джампера (перемычки) (внутри коробочки фильтра) Если Вам потребуется сверхвысокий уровень твитера переместите джампер EXTRA-HI [Сверхвысокий] в положение IN
[Вкл.] Стандартным положением для этого джампера является положение OUT [Выкл.]

Характеристики акустических систем серий DLS ULTIMATE Nobelium

Модель

Низкочастотный динамик

Среднечастотный динамик

Твитер

Номинальная мощность

Максимальная мощность

Чувствительность

Диаметр магнита

Глубина установки

Установочное отверстие

Кроссовер

5.2 6.2 8.2

13 см 5,25” 16,5 см 6,5” 20 см 8”

28 мм 1,1”
28 мм 1,1” 28 мм 1,1”

100 Вт

160 Вт

91 дБ

85 мм 85 мм 85 мм 62 мм 65 мм 70 мм 120 мм 140 мм

180 мм

Отдельная коробочка

Отдельная коробочка Отдельная коробочка

Период приработки

Дайте акустическим системам поработать по крайней мере 15 20 часов После этого они будут отлично работать.

Фазировка динамиков

Чтобы убедиться в правильной полярности (фазировке) динамиков вы можете использовать 1,5-вольтовую батарейку Подключите провод от положительного полюса батарейки к положительному полюсу динамика а провод от отрицательного полюса батарейки к отрицательному полюсу динамика Если динамики подключены правильно то при подключении батарейки диффузоры динамиков в обоих каналах должны выдвигаться наружу Эту проверку необходимо произвести с проводами идущими от динамиков к выходным клеммам автомобильной аудиосистемы или усилителя.

динамик

Вход

Твитер

НЧ динамик

Твитер

Tw level

[Переключатель уровня высоких частот]

H [Высокий]

L [Низкий]

M [Средний]

In [Вкл.]

Out [Выкл.]

EXTRA-HI

[Сверхвысокий]

Подключение динамиков

Убедитесь в том что подключение кабелей произведено с учетом полярностей акустических систем Обращайте внимание на метки клемм Меньшая клемма является минусом Это указание относительно модели Nobelium 5.2 Модели Nobelium 6.2 и 8.2 снабжены зажимными контактами с красной (+) и черной (-) маркировкой.

Диаметр

28 мм

Номинальная мощность (RMS)

50 Вт 80 Вт

Диапазон воспроизводимых частот 1 кГц 25 кГц

Чувствительность 93 дБ

Резонансная частота

900 Гц

Общие габариты 62 мм

Диаметр магнита 28 мм (неодим)

Установочная глубина 26 мм

Установочное отверстие 46 мм

Материал диффузора

Ткань ручной пропитки

100 Вт

100 Вт

160 Вт

160 Вт

91 дБ

91 дБ

ХАРАКТЕРИСТИКИ ТВИТЕРА DLS Nobelium 1

Максимальная мощность

Акустические системы

ULTIMATE Nobelium

Nobelium 5.2

Nobelium 6.2

Nobelium 8.2
