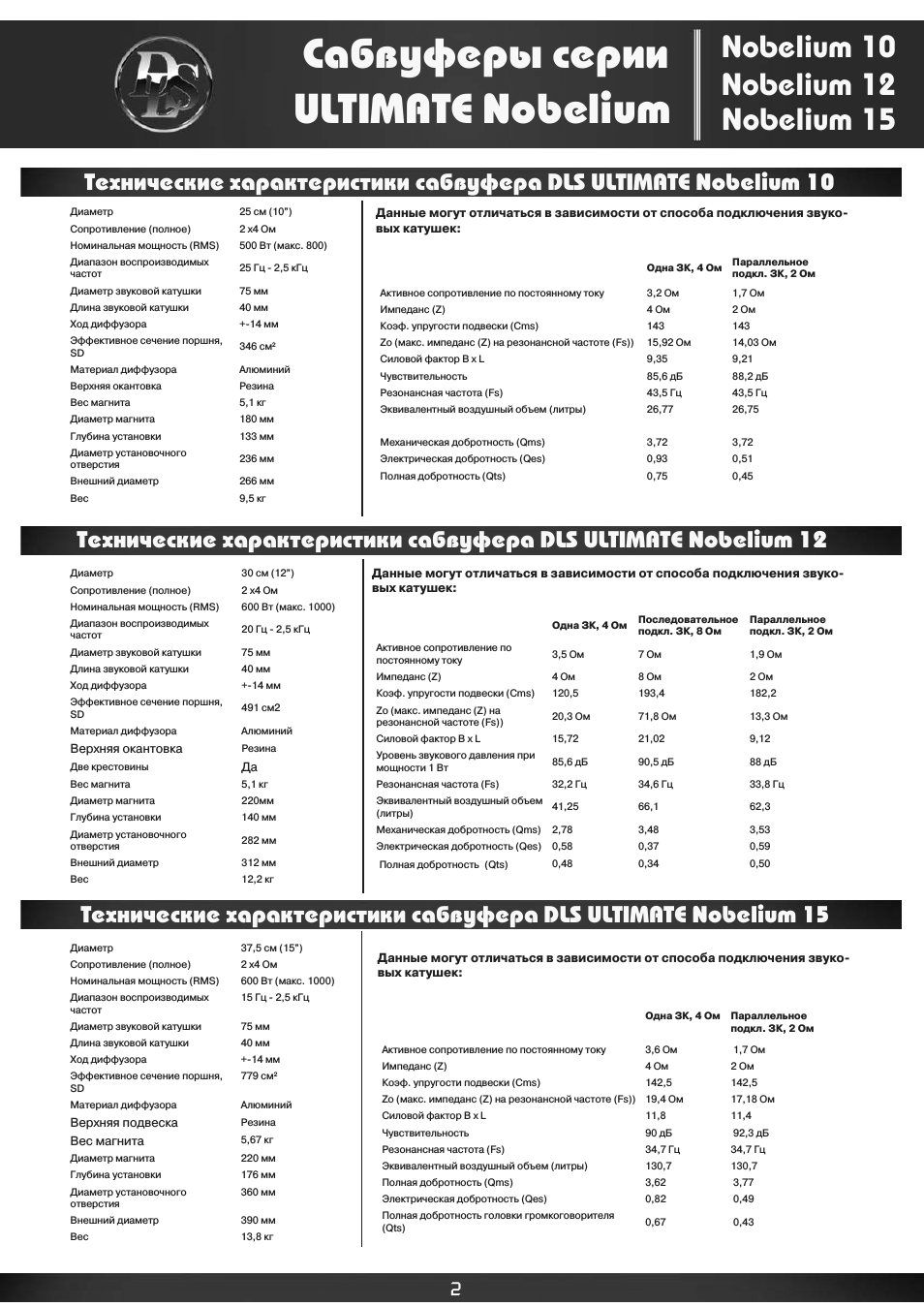

Инструкция по эксплуатации DLS Nobelium 15 — страница 2

Технические характеристики сабвуфера DLS ULTIMATE Nobelium 10

Диаметр

25 см (10”)

Сопротивление (полное)

2 x4 Ом

Номинальная мощность (RMS)

500 Вт (макс 800)

Диапазон воспроизводимых частот

25 Гц 2,5 кГц

Диаметр звуковой катушки

75 мм

Длина звуковой катушки

40 мм

Ход диффузора

+-14 мм

Эффективное сечение поршня SD 346 см

Материал диффузора

Алюминий

Верхняя окантовка

Резина

Вес магнита

5,1 кг

Диаметр магнита

180 мм

Глубина установки

133 мм

Диаметр установочного отверстия

236 мм

Внешний диаметр

266 мм

Вес 9,5 кг

Технические характеристики сабвуфера DLS ULTIMATE Nobelium 12

Диаметр

30 см (12”)

Сопротивление (полное)

2 x4 Ом

Номинальная мощность (RMS)

600 Вт (макс 1000)

Диапазон воспроизводимых частот

20 Гц 2,5 кГц

Диаметр звуковой катушки

75 мм

Длина звуковой катушки

40 мм

Ход диффузора

+-14 мм

Эффективное сечение поршня SD 491 см2

Материал диффузора

Алюминий

Верхняя окантовка

Резина

Две крестовины

Вес магнита

5,1 кг

Диаметр магнита

220мм

Глубина установки

140 мм

Диаметр установочного отверстия

282 мм

Внешний диаметр

312 мм

12,2 кг

Технические характеристики сабвуфера DLS ULTIMATE Nobelium 15

Диаметр

37,5 см (15”)

Сопротивление (полное)

2 x4 Ом

Номинальная мощность (RMS)

600 Вт (макс 1000)

Диапазон воспроизводимых частот

15 Гц 2,5 кГц

Диаметр звуковой катушки

75 мм

Длина звуковой катушки

40 мм

Ход диффузора

+-14 мм

Эффективное сечение поршня SD 779 см

Материал диффузора

Алюминий

Верхняя подвеска

Резина

Вес магнита

5,67 кг

Диаметр магнита

220 мм

Глубина установки

176 мм

Диаметр установочного отверстия

360 мм

Внешний диаметр

390 мм

Вес 13,8 кг

Данные могут отличаться в зависимости от способа подключения звуковых катушек:

Одна ЗК 4 Ом

Параллельное подкл ЗК 2 Ом

Активное сопротивление по постоянному току

3,2 Ом 1,7 Ом

Импеданс (Z) 4 Ом 2 Ом

Коэф упругости подвески (Cms) 143 143

Zo (макс импеданс (Z) на резонансной частоте (Fs)) 15,92 Ом 14,03 Ом

Силовой фактор B x L

9,35 9,21

Чувствительность

85,6 дБ 88,2 дБ

Резонансная частота (Fs) 43,5 Гц 43,5 Гц

Эквивалентный воздушный объем (литры)

26,77 26,75

Механическая добротность (Qms)

3,72 3,72

Электрическая добротность (Qes)

0,93 0,51

Полная добротность (Qts)

0,75 0,45

Данные могут отличаться в зависимости от способа подключения звуковых катушек:

Одна ЗК 4 Ом

Последовательное подкл ЗК 8 Ом

Параллельное подкл ЗК 2 Ом

Активное сопротивление по постоянному току

3,5 Ом 7 Ом 1,9 Ом

Импеданс (Z) 4 Ом 8 Ом 2 Ом

Коэф упругости подвески (Cms) 120,5 193,4 182,2

Zo (макс импеданс (Z) на резонансной частоте (Fs)) 20,3 Ом 71,8 Ом 13,3 Ом

Силовой фактор B x L

15,72 21,02 9,12

Уровень звукового давления при мощности 1 Вт 85,6 дБ 90,5 дБ

88 дБ

Резонансная частота (Fs) 32,2 Гц 34,6 Гц 33,8 Гц

Эквивалентный воздушный объем (литры)

41,25 66,1 62,3

Механическая добротность (Qms) 2,78 3,48 3,53

Электрическая добротность (Qes) 0,58 0,37 0,59

Полная добротность (Qts)

0,48 0,34 0,50

Данные могут отличаться в зависимости от способа подключения звуковых катушек:

Одна ЗК 4 Ом Параллельное подкл ЗК 2 Ом

Активное сопротивление по постоянному току

3,6 Ом

1,7 Ом

Импеданс (Z) 4 Ом 2 Ом

Коэф упругости подвески (Cms) 142,5 142,5

Zo (макс импеданс (Z) на резонансной частоте (Fs)) 19,4 Ом 17,18 Ом

Силовой фактор B x L

11,8 11,4

Чувствительность

90 дБ

92,3 дБ

Резонансная частота (Fs) 34,7 Гц 34,7 Гц

Эквивалентный воздушный объем (литры)

130,7 130,7

Полная добротность (Qms)

3,62

3,77

Электрическая добротность (Qes)

0,82

0,49

Полная добротность головки громкоговорителя (Qts)

0,67

0,43

Сабвуферы серии

ULTIMATE Nobelium

Nobelium 10 Nobelium 12 Nobelium 15
