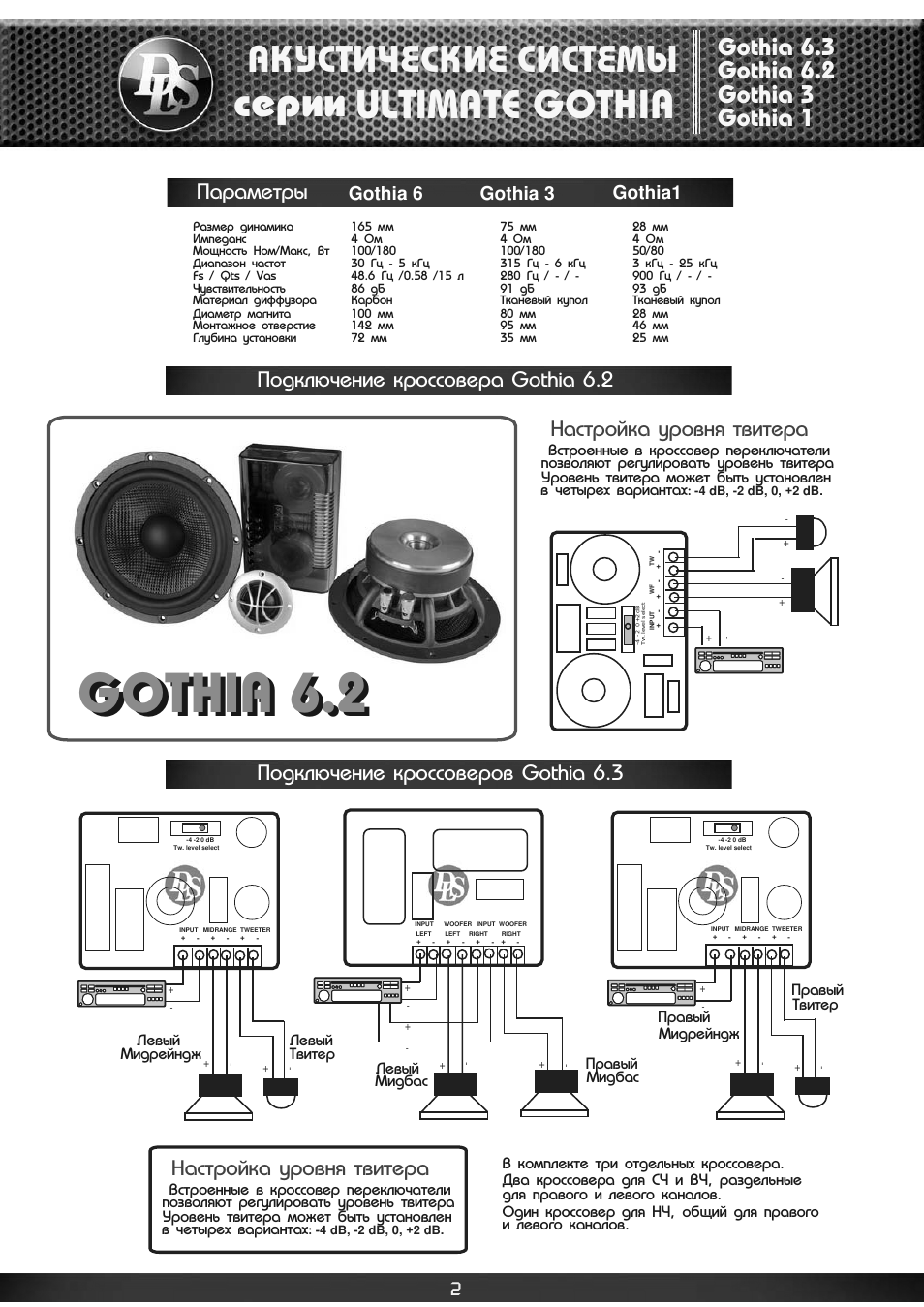

Инструкция по эксплуатации DLS Gothia 1 — страница 2

Gothia 6

Gothia1

Gothia 3

-4 dB 2 dB 0 +2 dB.

INPUT WF TW

-4 2 0 +2 dB Tw level select

INPUT MIDRANGE TWEETER

4 2 0 dB

Tw level select

INPUT WOOFER INPUT WOOFER

LEFT

LEFT RIGHT RIGHT

INPUT MIDRANGE TWEETER

4 2 0 dB

Tw level select

Размер динамика Импеданс Мощность Ном/Макс Вт Диапазон частот Fs Qts Vas Чувствительность Материал диффузора Диаметр магнита Монтажное отверстие Глубина установки

165 мм 4 Ом 100/180 30 Гц 5 кГц 48.6 Гц 0.58 15 л 86 дБ
Карбон 100 мм 142 мм 72 мм

75 мм 4 Ом 100/180 315 Гц 6 кГц 280 Гц
91 дБ
Тканевый купол 80 мм 95 мм 35 мм

28 мм 4 Ом 50/80 3 кГц 25 кГц 900 Гц
93 дБ
Тканевый купол 28 мм 46 мм 25 мм

Подключение кроссовера Gothia 6.2

Параметры

Встроенные в кроссовер переключатели позволяют регулировать уровень твитера

Уровень твитера может быть установлен в четырех вариантах:

Настройка уровня твитера

Подключение кроссоверов Gothia 6.3

-4 dB 2 dB 0 +2 dB.

Встроенные в кроссовер переключатели позволяют регулировать уровень твитера

Уровень твитера может быть установлен в четырех вариантах:

Настройка уровня твитера

В комплекте три отдельных кроссовера Два кроссовера для СЧ и ВЧ раздельные для правого и левого каналов.

Один кроссовер для НЧ общий для правого и левого каналов.

Твитер

Твитер

Мидрейндж

Мидрейндж

Мидбас

Мидбас

Левый

Левый

Левый

Правый

Правый

Правый

АКУСТИЧЕСКИЕ СИСТЕМЫ

серии ULTIMATE GOTHIA

Gothia 6.3 Gothia 6.2 Gothia 3 Gothia 1

GOTHIA 6.2

GOTHIA 6.2
