STR-DE595/495 4-245-212-31(1) RU

A Аудиокабель (Нет в комплекте)

Белый (Левый)

Красный (Правый)

B Аудио/видеокабель (Нет в комплекте)

Желтый (Видео)

Белый (Левый/аудио)

Красный (Правый/аудио)

C Видеокабель (Нет в комплекте)

Желтый (Видео)

D Оптический цифровой кабель (Нет в комплекте)

E Коаксиальный цифровой кабель (Нет в комплекте)

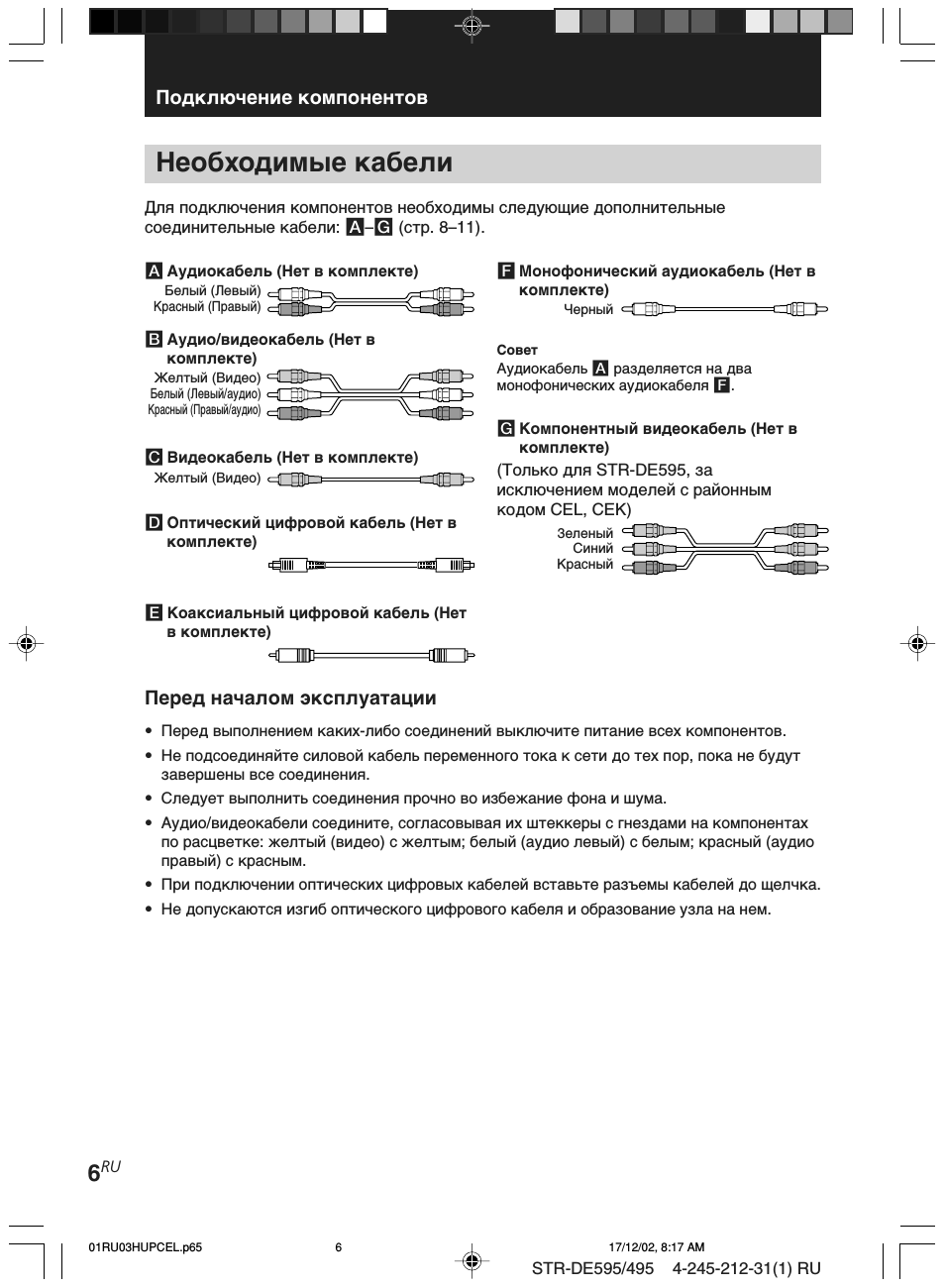

Подключение компонентов

Необходимые кабели

Для подключения компонентов необходимы следующие дополнительные соединительные кабели: A–G (стр 8–11).

Перед началом эксплуатации

• Перед выполнением каких-либо соединений выключите питание всех компонентов.

• Не подсоединяйте силовой кабель переменного тока к сети до тех пор пока не будут завершены все соединения.

• Следует выполнить соединения прочно во избежание фона и шума.

• Аудио/видеокабели соедините согласовывая их штеккеры с гнездами на компонентах по расцветке: желтый (видео) с желтым; белый (аудио левый) с белым; красный (аудио правый) с красным.

• При подключении оптических цифровых кабелей вставьте разъемы кабелей до щелчка.

• Не допускаются изгиб оптического цифрового кабеля и образование узла на нем.

F Монофонический аудиокабель (Нет в комплекте)

Черный

Совет

Аудиокабель A разделяется на два монофонических аудиокабеля F.

G Kомпонентный видеокабель (Hет в комплекте)

(Tолько для STR-DE595 за исключением моделей с районным кодом CEL CEK)

3еленый

Cиний

Kрасный
