Инструкция по эксплуатации Sony STR-DN1000

STR-DN1000 4-136-736-81(1) PT/RU

4-136-736-81(1)

Sony Corporation © 2009 Printed in Malaysia (1)

1: Instalar os altifalantes/
1 Установка громкоговорителей

STR-DN1000

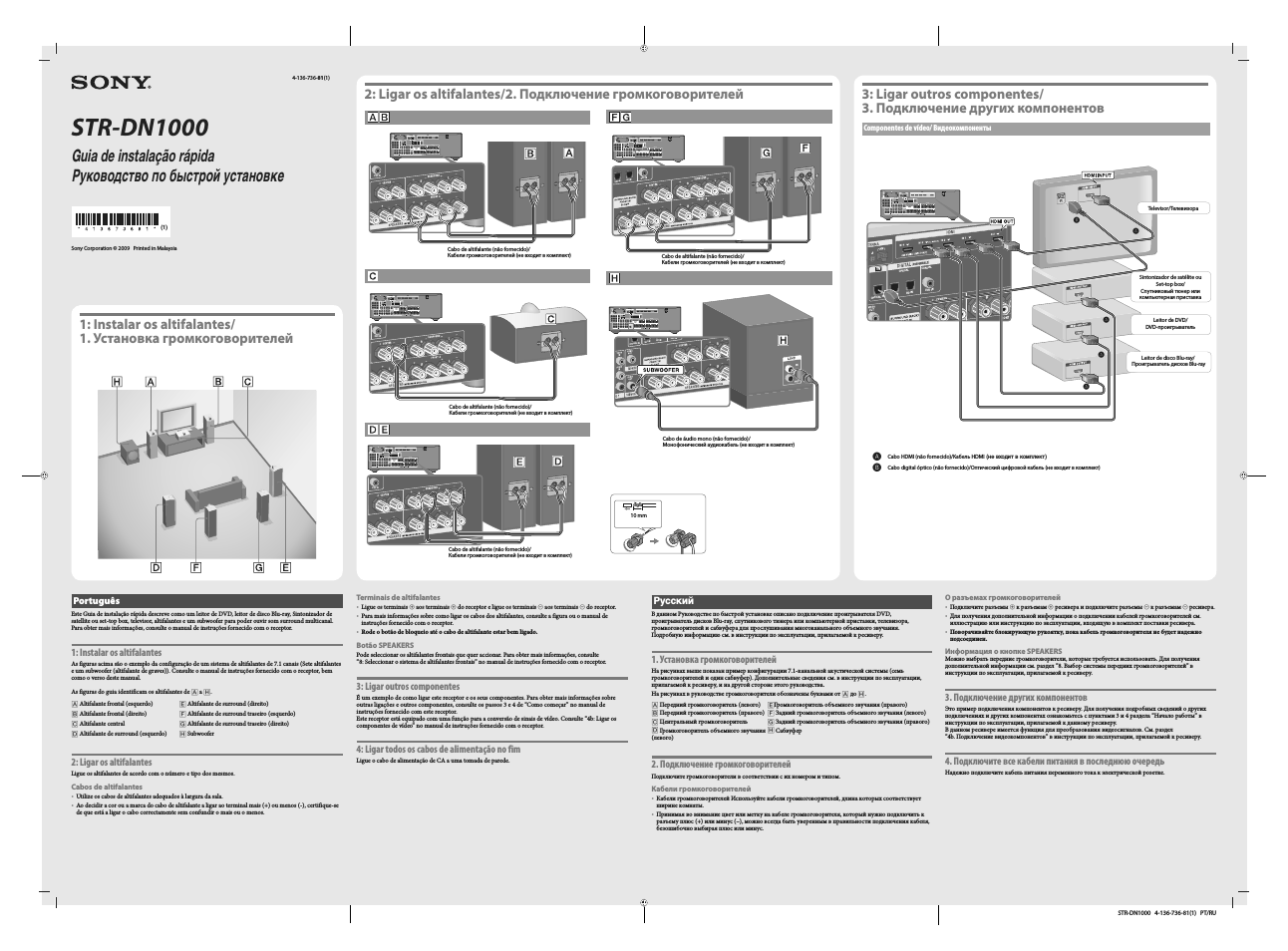

Guia de instalação rápida Руководство по быстрой установке

2: Ligar os altifalantes/2 Подключение громкоговорителей

3: Ligar outros componentes/
3 Подключение других компонентов

DVD IN

VIDEO OUT

MONITOR

DIGITAL (ASSIGNABLE)

DC5V 0.7A MAX

HDMI

ANTENNA

DMPORT

IN 4

ASSIGNABLE (INPUT ONLY)

IN 3

IN 2

IN 3

IN 1

COMPONENT VIDEO

IN 2

IN 1

MONITOR

SA-CD/CD/CD-R

VIDEO 1

AUDIO IN

VIDEO IN

AUDIO OUT

AUDIO OUT

VIDEO OUT

OPTICAL IN

AUDIO IN

VIDEO IN

SUBWOOFER

AUDIO IN

VIDEO IN

SAT IN

BD IN

DVD IN

OPTICAL

CENTER

COAXIAL

ASSIGNABLE (INPUT ONLY)

SURROUND BACK/

FRONT B/
BI-AMP

SURROUND

(for AUDIO)

-T100

FRONT A

DVD IN

VIDEO OUT

MONITOR

DIGITAL (ASSIGNABLE)

DC5V 0.7A MAX

HDMI

ANTENNA

DMPORT

IN 4

ASSIGNABLE (INPUT ONLY)

IN 3

IN 2

IN 3

IN 1

COMPONENT VIDEO

IN 2

IN 1

MONITOR

SA-CD/CD/CD-R

VIDEO 1

AUDIO IN

VIDEO IN

AUDIO OUT

AUDIO OUT

VIDEO OUT

OPTICAL IN

AUDIO IN

VIDEO IN

SUBWOOFER

AUDIO IN

VIDEO IN

SAT IN

BD IN

DVD IN

OPTICAL

COAXIAL

ASSIGNABLE (INPUT ONLY)

SURROUND BACK/

FRONT B/
BI-AMP

SURROUND

(for AUDIO)

-T100

FRONT A

CENTER

DVD IN

VIDEO OUT

MONITOR

DIGITAL (ASSIGNABLE)

DC5V 0.7A MAX

HDMI

ANTENNA

DMPORT

IN 4

ASSIGNABLE (INPUT ONLY)

IN 3

IN 2

IN 3

IN 1

COMPONENT VIDEO

IN 2

IN 1

MONITOR

SA-CD/CD/CD-R

VIDEO 1

AUDIO IN

VIDEO IN

AUDIO OUT

AUDIO OUT

VIDEO OUT

OPTICAL IN

AUDIO IN

VIDEO IN

SUBWOOFER

AUDIO IN

VIDEO IN

SAT IN

BD IN

DVD IN

OPTICAL

CENTER

COAXIAL

ASSIGNABLE (INPUT ONLY)

SURROUND BACK/

FRONT B/
BI-AMP

(for AUDIO)

-T100

FRONT A

SURROUND

SAT IN

BD IN

DVD IN

VIDEO OUT

MONITOR

DIGITAL (ASSIGNABLE)

DC5V 0.7A MAX

HDMI

ANTENNA

DMPORT

IN 4

ASSIGNABLE (INPUT ONLY)

IN 3

IN 2

IN 3

IN 1

COMPONENT VIDEO

IN 2

IN 1

MONITOR

SA-CD/CD/CD-R

VIDEO 1

AUDIO IN

VIDEO IN

AUDIO OUT

AUDIO OUT

VIDEO OUT

OPTICAL IN

AUDIO IN

VIDEO IN

SUBWOOFER

AUDIO IN

VIDEO IN

SAT IN

BD IN

DVD IN

OPTICAL

CENTER

COAXIAL

ASSIGNABLE (INPUT ONLY)

SURROUND

(for AUDIO)

-T100

FRONT A

SURROUND BACK/

FRONT B/
BI-AMP

OPTICAL IN

SAT IN

BD IN

DVD IN

VIDEO OUT

MONITOR

DIGITAL (ASSIGNABLE)

DC5V 0.7A MAX

HDMI

ANTENNA

DMPORT

IN 4

ASSIGNABLE (INPUT ONLY)

IN 3

IN 2

IN 3

IN 1

COMPONENT VIDEO

IN 2

IN 1

MONITOR

SA-CD/CD/CD-R

VIDEO 1

AUDIO IN

VIDEO IN

AUDIO OUT

VIDEO OUT

OPTICAL IN

AUDIO IN

VIDEO IN

AUDIO IN

VIDEO IN

SAT IN

BD IN

DVD IN

OPTICAL

CENTER

COAXIAL

ASSIGNABLE (INPUT ONLY)

SURROUND BACK/

FRONT B/
BI-AMP

SURROUND

(for AUDIO)

-T100

FRONT A

AUDIO OUT

SUBWOOFER

10 mm

Componentes de vídeo Видеокомпоненты

VIDEO OUT

MONITOR

DIGITAL (ASSIGNABLE)

DC5V 0.7A MAX

ANTENNA

DMPORT

IN 3

COMPONENT VIDEO

IN 2

IN 1

MONITOR

SA-CD/CD/CD-R

VIDEO 1

AUDIO IN

VIDEO IN

AUDIO OUT

AUDIO OUT

VIDEO OUT

AUDIO IN

VIDEO IN

SUBWOOFER

AUDIO IN

VIDEO IN

SAT IN

BD IN

OPTICAL

CENTER

ASSIGNABLE (INPUT ONLY)

SURROUND BACK/

FRONT B/
BI-AMP

SURROUND

-T100

FRONT A

OPTICAL IN

OPTICAL

COAXIAL

SAT IN

BD IN

DVD IN

HDMI

IN 4

ASSIGNABLE (INPUT ONLY)

IN 2

IN 3

IN 1

(for AUDIO)

DVD IN

COAXIAL

OPTICAL IN

Português

Este Guia de instalação rápida descreve como um leitor de DVD leitor de disco Blu-ray Sintonizador de satellite ou set-top box televisor altifalantes e um subwoofer para poder ouvir som surround multicanal Para obter mais informações consulte o manual de instruções fornecido com o receptor.

1: Instalar os altifalantes

As figuras acima são o exemplo da configuração de um sistema de altifalantes de 7.1 canais (Sete altifalantes e um subwoofer (altifalante de graves)) Consulte o manual de instruções fornecido com o receptor bem como o verso deste manual.

As figuras do guia identificam os altifalantes de  a 

 Altifalante frontal (esquerdo)

 Altifalante de surround (direito)

 Altifalante frontal (direito)

 Altifalante de surround traseiro (esquerdo)

 Altifalante central

 Altifalante de surround traseiro (direito)

 Altifalante de surround (esquerdo)

 Subwoofer

2: Ligar os altifalantes

Ligue os altifalantes de acordo com o número e tipo dos mesmos.

Cabos de altifalantes

Utilize os cabos de altifalantes adequados à largura da sala Ao decidir a cor ou a marca do cabo de altifalante a ligar ao terminal mais (+) ou menos (-) certifique-se de que está a ligar o cabo correctamente sem confundir o mais ou o menos.

Terminais de altifalantes

Ligue os terminais

 aos terminais  do receptor e ligue os terminais  aos terminais  do receptor

Para mais informações sobre como ligar os cabos dos altifalantes consulte a figura ou o manual de instruções fornecido com o receptor

Rode o botão de bloqueio até o cabo de altifalante estar bem ligado.

Botão SPEAKERS

Pode seleccionar os altifalantes frontais que quer accionar Para obter mais informações consulte “8: Seleccionar o sistema de altifalantes frontais” no manual de instruções fornecido com o receptor.

3: Ligar outros componentes

É um exemplo de como ligar este receptor e os seus componentes Para obter mais informações sobre outras ligações e outros componentes consulte os passos 3 e 4 de “Como começar” no manual de instruções fornecido com este receptor Este receptor está equipado com uma função para a conversão de sinais de vídeo Consulte “4b: Ligar os componentes de vídeo” no manual de instruções fornecido com o receptor.

4: Ligar todos os cabos de alimentação no fim

Ligue o cabo de alimentação de CA a uma tomada de parede.

Cabo de áudio mono (não fornecido)/
Монофонический аудиокабель (не входит в комплект)

Cabo de altifalante (não fornecido)/
Кабели громкоговорителей (не входит в комплект)

Cabo de altifalante (não fornecido)/
Кабели громкоговорителей (не входит в комплект)

Cabo de altifalante (não fornecido)/
Кабели громкоговорителей (не входит в комплект)

Cabo de altifalante (não fornecido)/
Кабели громкоговорителей (не входит в комплект)

Cabo HDMI (não fornecido)/Кабель HDMI (не входит в комплект)

Cabo digital óptico (não fornecido)/Оптический цифровой кабель (не входит в комплект)

Televisor/Телевизорa

Leitor de disco Blu-ray/

Проигрыватель дисков Blu-ray

Sintonizador de satélite ou

Set-top box/

Спутниковый тюнер или компьютерная приставка

Leitor de DVD/

DVD-проигрыватель

Русский

В данном Руководстве по быстрой установке описано подключение проигрывателя DVD проигрыватель дисков Blu-ray спутникового тюнера или компьютерной приставки телевизора громкоговорителей и сабвуфера для прослушивания многоканального объемного звучания Подробную информацию см в инструкции по эксплуатации прилагаемой к ресиверу.

1 Установка громкоговорителей

На рисунках выше показан пример конфигурации 7.1-канальной акустической системы (семь громкоговорителей и один сабвуфер) Дополнительные сведения cм в инструкции по эксплуатации прилагаемой к ресиверу и на другой стороне этого руководства На рисунках в руководстве громкоговорители обозначены буквами от  до .

 Передний громкоговоритель (левого) Громкоговоритель объемного звучания (правого)
 Передний громкоговоритель (правого)  Задний громкоговоритель объемного звучания (левого)
 Центральный громкоговоритель

 Задний громкоговоритель объемного звучания (правого)

 Громкоговоритель объемного звучания (левого)

 Сабвуфер

2 Подключение громкоговорителей

Подключите громкоговорители в соответствии с их номером и типом.

Кабели громкоговорителей

Кабели громкоговорителей Используйте кабели громкоговорителей длина которых соответствует ширине комнаты Принимая во внимание цвет или метку на кабеле громкоговорителя который нужно подключить к разъему плюс (+) или минус (–) можно всегда быть уверенным в правильности подключения кабеля безошибочно выбирая плюс или минус.

О разъемах громкоговорителей

Подключите разъемы

 к разъемам  ресивера и подключите разъемы  к разъемам  ресивера.

Для получения дополнительной информации о подключении кабелей громкоговорителей см. иллюстрацию или инструкцию по эксплуатации входящую в комплект поставки ресивера Поворачивайте блокирующую рукоятку пока кабель громкоговорителя не будет надежно подсоединен.

Информация о кнопке SPEAKERS

Можно выбрать передние громкоговорители которые требуется использовать Для получения дополнительной информации см раздел “8 Выбор системы передних громкоговорителей” в инструкции по эксплуатации прилагаемой к ресиверу.

3 Подключение других компонентов

Это пример подключения компонентов к ресиверу Для получения подробных сведений о других подключениях и других компонентах ознакомьтесь с пунктами 3 и 4 раздела “Начало работы” в инструкции по эксплуатации прилагаемой к данному ресиверу В данном ресивере имеется функция для преобразования видеосигналов См раздел “4b Подключение видеокомпонентов” в инструкции по эксплуатации прилагаемой к ресиверу.

4 Подключите все кабели питания в последнюю очередь

Надежно подключите кабель питания переменного тока к электрической розетке.
