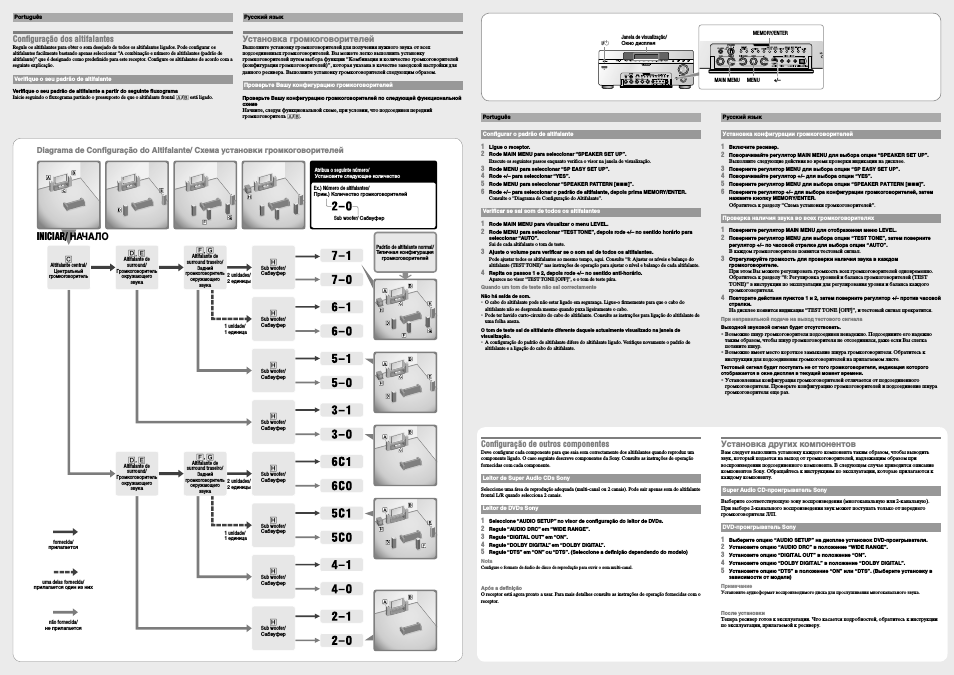

Инструкция по эксплуатации Sony STR-DA7100ES — страница 2

STR-DA7100ES 2-320-746-51(1) PT/RU

Português

Configuração dos altifalantes

Regule os altifalantes para obter o som desejado de todos os altifalantes ligados Pode configurar os altifalantes facilmente bastando apenas seleccionar “A combinação e número de altifalantes (padrão de altifalante)” que é designado como predefinido para este receptor Configure os altifalantes de acordo com a seguinte explicação.

Verifique o seu padrão de altifalante

Verifique o seu padrão de altifalante a partir do seguinte fluxograma Inicie seguindo o fluxograma partindo o pressuposto de que o altifalante frontal

está ligado.

Português

Configurar o padrão de altifalante

Ligue o receptor.

Rode MAIN MENU para seleccionar “SPEAKER SET UP”.

Execute os seguintes passos enquanto verifica o visor na janela de visualização.

Rode MENU para seleccionar “SP EASY SET UP”.

Rode +/– para seleccionar “YES”.

Rode MENU para seleccionar “SPEAKER PATTERN [

Rode +/– para seleccionar o padrão de altifalante depois prima MEMORY/ENTER.

Consulte o “Diagrama de Configuração do Altifalante”.

Verificar se sai som de todos os altifalantes

Rode MAIN MENU para visualizar o menu LEVEL.

Rode MENU para seleccionar “TEST TONE” depois rode +/– no sentido horário para seleccionar “AUTO”. Sai de cada altifalante o tom de teste.

Ajuste o volume para verificar se o som sai de todos os altifalantes.

Pode ajustar todos os altifalantes ao mesmo tempo aqui Consulte “8: Ajustar os níveis e balanço do altifalante (TEST TONE)” nas instruções de operação para ajustar o nível e balanço de cada altifalante.

Repita os passos 1 e 2 depois rode +/– no sentido anti-horário.

Aparece no visor “TEST TONE [OFF]” e o tom de teste pára.

Quando um tom de teste não sai correctamente

Não há saída de som.

O cabo do altifalante pode não estar ligado em segurança Ligue-o firmemente para que o cabo do altifalante não se desprenda mesmo quando puxa ligeiramente o cabo.

Pode ter havido curto-circuito do cabo do altifalante Consulte as instruções para ligação do altifalante de uma folha anexa.

O tom de teste sai de altifalante diferente daquele actualmente visualizado na janela de visualização.

A configuração do padrão de altifalante difere do altifalante ligado Verifique novamente o padrão de altifalante e a ligação do cabo do altifalante.

Configuração de outros componentes

Deve configurar cada componente para que saia som correctamente dos altifalantes quando reproduz um componente ligado O caso seguinte descreve componentes da Sony Consulte as instruções de operação fornecidas com cada componente.

Leitor de Super Audio CDs Sony

Seleccione uma área de reprodução adequada (multi-canal ou 2 canais) Pode sair apenas som do altifalante frontal L/R quando selecciona 2 canais

Leitor de DVDs Sony

Seleccione “AUDIO SETUP” no visor de configuração do leitor de DVDs.

Regule “AUDIO DRC” em “WIDE RANGE”.

Regule “DIGITAL OUT” em “ON”.

Regule “DOLBY DIGITAL” em “DOLBY DIGITAL”.

Regule “DTS” em “ON” ou “DTS” (Seleccione a definição dependendo do modelo)

Nota

Configure o formato de áudio do disco de reprodução para ouvir o som multi-canal.

Após a definição

O receptor está agora pronto a usar Para mais detalhes consulte as instruções de operação fornecidas com o receptor.

Janela de visualização/

Окно дисплея

MEMORY/ENTER

MAIN MENU

MENU

Русский язык

Установка громкоговорителей

Выполните установку громкоговорителей для получения нужного звука от всех подсоединенных громкоговорителей Вы можете легко выполнить установку громкоговорителей путем выбора функции “Комбинация и количество громкоговорителей (конфигурация громкоговорителей)” которая указана в качестве заводской настройки для данного ресивера Выполните установку громкоговорителей следующим образом.

Проверьте Вашу конфигурацию громкоговорителей

Проверьте Вашу конфигурацию громкоговорителей по следующей функциональной схеме Начните следуя функциональной схеме при условии что подсоединен передний громкоговоритель

Diagrama de Configuração do Altifalante Схема установки громкоговорителей

Altifalante central/

Центральный громкоговоритель

Altifalante de surround/

Громкоговоритель окружающего звука

Altifalante de surround traseiro/

Задний громкоговоритель окружающего звука

Sub woofer/

Сабвуфер

Sub woofer/

Сабвуфер

Sub woofer/

Сабвуфер

Sub woofer/

Сабвуфер

Sub woofer/

Сабвуфер

Sub woofer/

Сабвуфер

Sub woofer/

Сабвуфер

Sub woofer/

Сабвуфер

Altifalante de surround/

Громкоговоритель окружающего звука

Altifalante de surround traseiro/

Задний громкоговоритель окружающего звука fornecida/

прилагается uma delas fornecida/

прилагается один из них não fornecida/

не прилагается

Ex.) Número de altifalantes

Прим.) Количество громкоговорителей

Sub woofer Сабвуфер

Atribua o seguinte número

Установите следующее количество

Padrão de altifalante normal/

Типичная конфигурация громкоговорителей

INICIAR НАЧАЛО

2 unidades/

2 единицы

1 unidade/

1 единица

2 unidades/

2 единицы

1 unidade/

1 единица

Русский язык

Установка конфигурации громкоговорителей

Включите ресивер.

Поворачивайте регулятор MAIN MENU для выбора опции “SPEAKER SET UP”.

Выполните следующие действия во время проверки индикации на дисплее.

Поверните регулятор MENU для выбора опции “SP EASY SET UP”.

Поворачивайте регулятор +/– для выбора опции “YES”.

Поверните регулятор MENU для выбора опции “SPEAKER PATTERN [

Поверните регулятор +/– для выбора конфигурации громкоговорителей затем нажмите кнопку MEMORY/ENTER. Обратитесь к разделу “Схема установки громкоговорителей”.

Проверка наличия звука во всех громкоговорителях

Поверните регулятор MAIN MENU для отображения меню LEVEL.

Поверните регулятор MENU для выбора опции “TEST TONE” затем поверните регулятор +/– по часовой стрелке для выбора опции “AUTO”. В каждом громкоговорителе появится тестовый сигнал.

Отрегулируйте громкость для проверки наличия звука в каждом громкоговорителе При этом Вы можете регулировать громкость всех громкоговорителей одновременно Обратитесь к разделу “8: Регулировка уровней и баланса громкоговорителей (TEST TONE)” в инструкции по эксплуатации для регулирования уровня и баланса каждого громкоговорителя.

Повторите действия пунктов 1 и 2 затем поверните регулятор +/– против часовой стрелки На дисплее появится индикация “TEST TONE [OFF]” и тестовый сигнал прекратится.

При неправильной подаче на выход тестового сигнала

Выходной звуковой сигнал будет отсутствовать.

Возможно шнур громкоговорителя подсоединен ненадежно Подсоедините его надежно таким образом чтобы шнур громкоговорителя не отсоединился даже если Вы слегка потяните шнур.

Возможно имеет место короткое замыкание шнура громкоговорителя Обратитесь к инструкции для подсоединения громкоговорителей на прилагаемом листе.

Тестовый сигнал будет поступать не от того громкоговорителя индикация которого отображается в окне дисплея в текущий момент времени.

Установленная конфигурация громкоговорителей отличается от подсоединенного громкоговорителя Проверьте конфигурацию громкоговорителей и подсоединение шнура громкоговорителя еще раз.

Установка других компонентов

Вам следует выполнить установку каждого компонента таким образом чтобы выводить звук который подается на выход от громкоговорителей надлежащим образом при воспроизведении подсоединенного компонента В следующем случае приводится описание компонентов Sony Обращайтесь к инструкциям по эксплуатации которые прилагаются к каждому компоненту.

Super Audio CD-проигрыватель Sony

Выберите соответствующую зону воспроизведения (многоканальную или 2-канальную). При выборе 2-канального воспроизведения звук может поступать только от переднего громкоговорителя Л/П

DVD-проигрыватель Sony

Выберите опцию “AUDIO SETUP” на дисплее установок DVD-проигрывателя.

Установите опцию “AUDIO DRC” в положение “WIDE RANGE”.

Установите опцию “DIGITAL OUT” в положение “ON”.

Установите опцию “DOLBY DIGITAL” в положение “DOLBY DIGITAL”.

Установите опцию “DTS” в положение “ON” или “DTS” (Выберите установку в зависимости от модели)

Примечание

Установите аудиоформат воспроизводимого диска для прослушивания многоканального звука.

После установки

Теперь ресивер готов к эксплуатации Что касается подробностей обратитесь к инструкции по эксплуатации прилагаемой к ресиверу.
