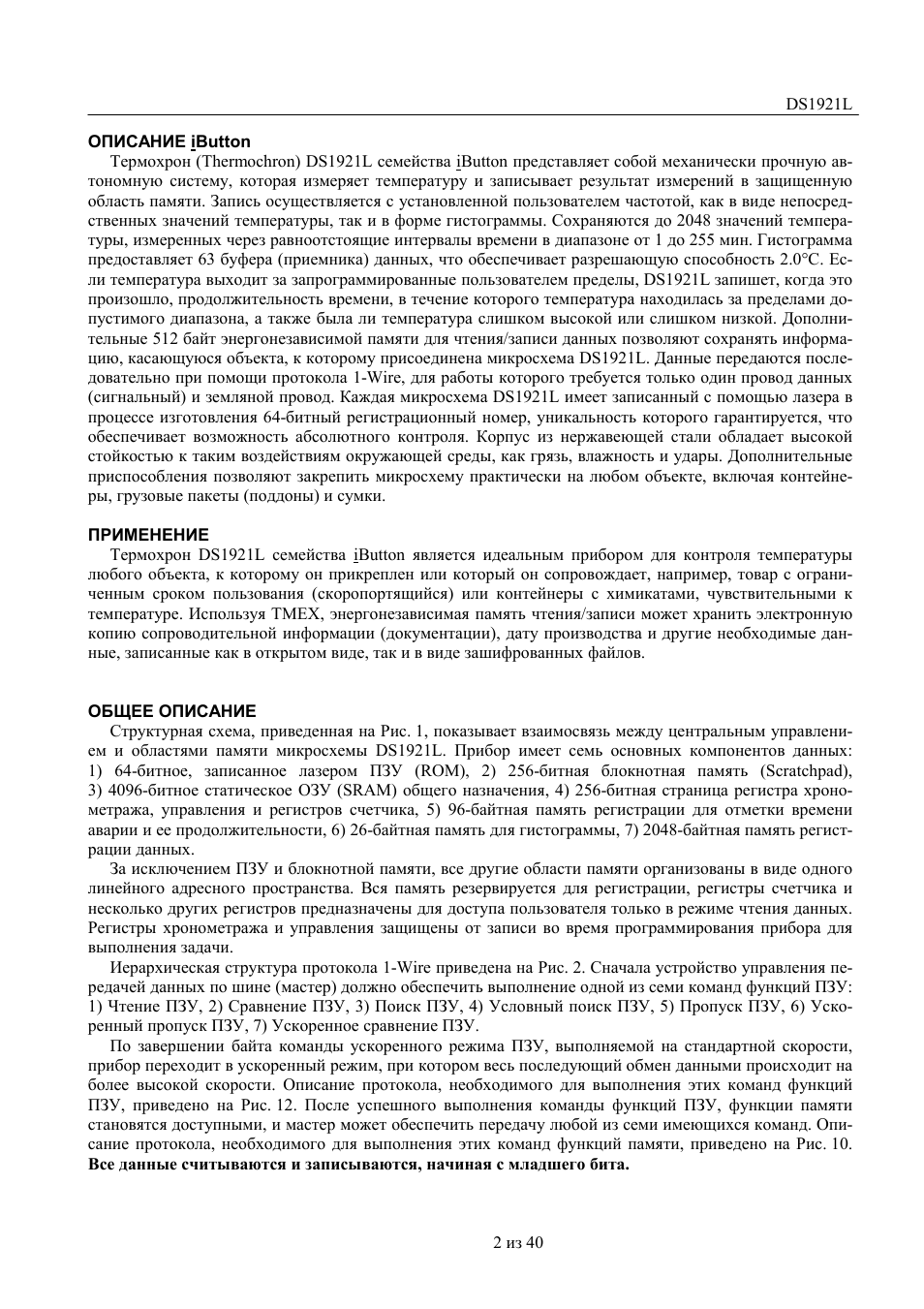

DS1921L 2 из 40

ОПИСАНИЕ iButton

Термохрон (Thermochron) DS1921L семейства iButton представляет собой механически прочную автономную систему которая измеряет температуру и записывает результат измерений в защищенную область памяти Запись осуществляется с установленной пользователем частотой как в виде непосредственных значений температуры так и в форме гистограммы Сохраняются до 2048 значений температуры измеренных через равноотстоящие интервалы времени в диапазоне от 1 до 255 мин Гистограмма предоставляет 63 буфера (приемника) данных что обеспечивает разрешающую способность 2.0°C Если температура выходит за запрограммированные пользователем пределы DS1921L запишет когда это произошло продолжительность времени в течение которого температура находилась за пределами допустимого диапазона а также была ли температура слишком высокой или слишком низкой Дополнительные 512 байт энергонезависимой памяти для чтения/записи данных позволяют сохранять информацию касающуюся объекта к которому присоединена микросхема DS1921L Данные передаются последовательно при помощи протокола 1-Wire для работы которого требуется только один провод данных (сигнальный) и земляной провод Каждая микросхема DS1921L имеет записанный с помощью лазера в процессе изготовления 64-битный регистрационный номер уникальность которого гарантируется что обеспечивает возможность абсолютного контроля Корпус из нержавеющей стали обладает высокой стойкостью к таким воздействиям окружающей среды как грязь влажность и удары Дополнительные приспособления позволяют закрепить микросхему практически на любом объекте включая контейнеры грузовые пакеты (поддоны) и сумки

ПРИМЕНЕНИЕ

Термохрон DS1921L семейства iButton является идеальным прибором для контроля температуры любого объекта к которому он прикреплен или который он сопровождает например товар с ограниченным сроком пользования (скоропортящийся) или контейнеры с химикатами чувствительными к температуре Используя TMEX энергонезависимая память чтения/записи может хранить электронную копию сопроводительной информации (документации) дату производства и другие необходимые данные записанные как в открытом виде так и в виде зашифрованных файлов

ОБЩЕЕ ОПИСАНИЕ

Структурная схема приведенная на Рис 1 показывает взаимосвязь между центральным управлением и областями памяти микросхемы DS1921L Прибор имеет семь основных компонентов данных:
1) 64-битное записанное лазером ПЗУ (ROM) 2) 256-битная блокнотная память (Scratchpad) 3) 4096-битное статическое ОЗУ (SRAM) общего назначения 4) 256-битная страница регистра хронометража управления и регистров счетчика 5) 96-байтная память регистрации для отметки времени аварии и ее продолжительности 6) 26-байтная память для гистограммы 7) 2048-байтная память регистрации данных

За исключением ПЗУ и блокнотной памяти все другие области памяти организованы в виде одного линейного адресного пространства Вся память резервируется для регистрации регистры счетчика и несколько других регистров предназначены для доступа пользователя только в режиме чтения данных Регистры хронометража и управления защищены от записи во время программирования прибора для выполнения задачи

Иерархическая структура протокола 1-Wire приведена на Рис 2 Сначала устройство управления передачей данных по шине (мастер) должно обеспечить выполнение одной из семи команд функций ПЗУ:
1) Чтение ПЗУ 2) Сравнение ПЗУ 3) Поиск ПЗУ 4) Условный поиск ПЗУ 5) Пропуск ПЗУ 6) Ускоренный пропуск ПЗУ 7) Ускоренное сравнение ПЗУ

По завершении байта команды ускоренного режима ПЗУ выполняемой на стандартной скорости прибор переходит в ускоренный режим при котором весь последующий обмен данными происходит на более высокой скорости Описание протокола необходимого для выполнения этих команд функций ПЗУ приведено на Рис 12 После успешного выполнения команды функций ПЗУ функции памяти становятся доступными и мастер может обеспечить передачу любой из семи имеющихся команд Описание протокола необходимого для выполнения этих команд функций памяти приведено на Рис 10. Все данные считываются и записываются начиная с младшего бита
