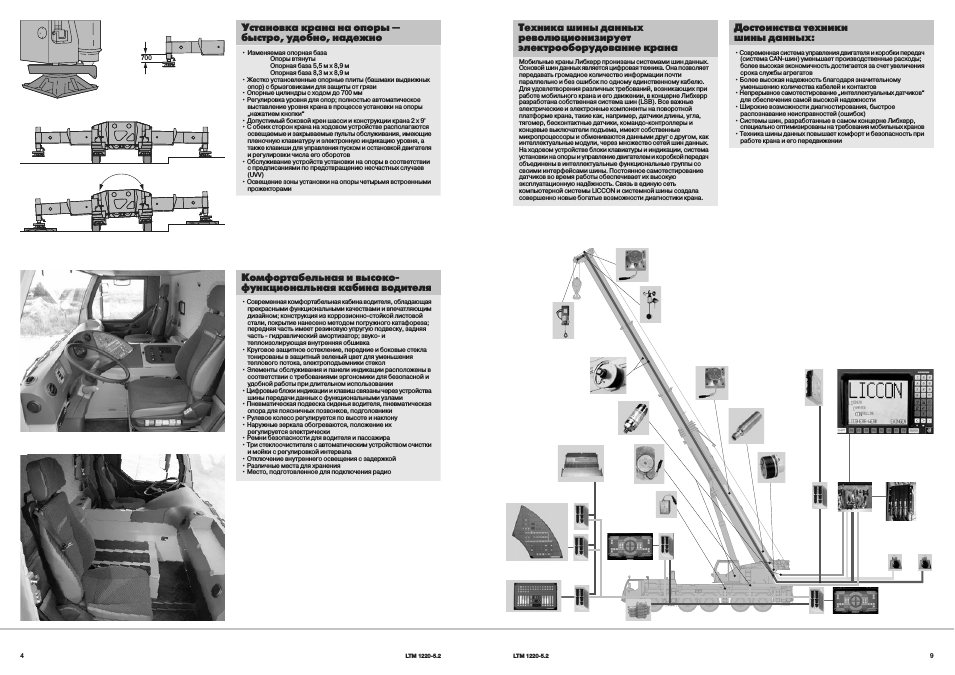

Инструкция по эксплуатации Liebherr LTM 1220-5.2 — страница 4

LTM 1220-5.2

LTM 1220-5.2

• Изменяемая опорная база

Опоры втянуты Опорная база 5,5 м x 8,9 м Опорная база 8,3 м x 8,9 м

• Жестко установленные опорные плиты (башмаки выдвижных опор) с брызговиками для защиты от грязи

• Опорные цилиндры с ходом до 700 мм • Регулировка уровня для опор; полностью автоматическое выставление уровня крана в процессе установки на опоры „нажатием кнопки“

• Допустимый боковой крен шасси и конструкции крана 2 x 9°

- С обеих сторон крана на ходовом устройстве располагаются освещаемые и закрываемые пульты обслуживания имеющие пленочную клавиатуру и электронную индикацию уровня а также клавиши для управления пуском и остановкой двигателя и регулировки числа его оборотов

• Обслуживание устройств установки на опоры в соответствии с предписаниями по предотвращению несчастных случаев (UVV)

• Освещение зоны установки на опоры четырьмя встроенными прожекторами

Установка крана на опоры –
быстро удобно надежно

• Современная комфортабельная кабина водителя обладающая прекрасными функциональными качествами и впечатляющим дизайном; конструкция из коррозионно-стойкой листовой стали покрытие нанесено методом погружного катафореза;
передняя часть имеет резиновую упругую подвеску задняя часть гидравлический амортизатор; звуко и теплоизолирующая внутренняя обшивка

• Круговое защитное остекление передние и боковые стекла тонированы в защитный зеленый цвет для уменьшения теплового потока электроподъемники стекол

• Элементы обслуживания и панели индикации расположены в соответствии с требованиями эргономики для безопасной и удобной работы при длительном использовании

• Цифровые блоки индикации и клавиш связаны через устройства шины передачи данных с функциональными узлами

• Пневматическая подвеска сиденья водителя пневматическая опора для поясничных позвонков подголовники

• Рулевое колесо регулируется по высоте и наклону • Наружные зеркала обогреваются положение их регулируется электрически

• Ремни безопасности для водителя и пассажира • Три стеклоочистителя с автоматическим устройством очистки и мойки с регулировкой интервала

• Отключение внутреннего освещения с задержкой • Различные места для хранения • Место подготовленное для подключения радио

Комфортабельная и высокофункциональная кабина водителя

Мобильные краны Либхерр пронизаны системами шин данных Основой шин данных является цифровая техника Она позволяет передавать громадное количество информации почти параллельно и без ошибок по одному единственному кабелю Для удовлетворения различных требований возникающих при работе мобильного крана и его движении в концерне Либхерр разработана собственная система шин (LSB) Все важные электрические и электронные компоненты на поворотной платформе крана такие как например датчики длины угла тягомер бесконтактные датчики командо-контроллеры и концевые выключатели подъема имеют собственные микропроцессоры и обмениваются данными друг с другом как интеллектуальные модули через множество сетей шин данных На ходовом устройстве блоки клавиатуры и индикации система установки на опоры и управление двигателем и коробкой передач объединены в интеллектуальные функциональные группы со своими интерфейсами шины Постоянное самотестирование датчиков во время работы обеспечивает их высокую эксплуатационную надёжность Связь в единую сеть компьютерной системы LICCON и системной шины создала совершенно новые богатые возможности диагностики крана.

Техника шины данных революционизирует электрооборудование крана

• Современная система управления двигателя и коробки передач (система CAN-шин) уменьшает производственные расходы;
более высокая экономичность достигается за счет увеличения срока службы агрегатов

• Более высокая надежность благодаря значительному уменьшению количества кабелей и контактов

• Непрерывное самотестирование „интеллектуальных датчиков“

для обеспечения самой высокой надежности

• Широкие возможности диагностирования быстрое распознавание неисправностей (ошибок)

• Системы шин разработанные в самом концерне Либхерр специально оптимизированы на требования мобильных кранов

• Техника шины данных повышает комфорт и безопасность при работе крана и его передвижении

Достоинства техники шины данных:
