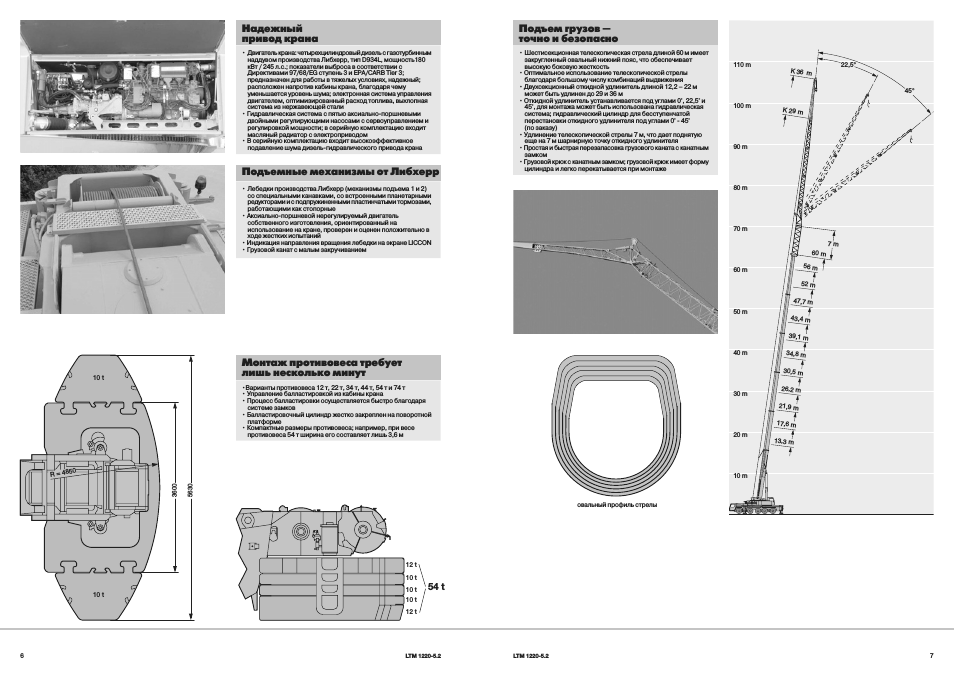

Инструкция по эксплуатации Liebherr LTM 1220-5.2 — страница 6

100 m

90 m

80 m

70 m

60 m

50 m

40 m

30 m

20 m

10 m

110 m

5630

10 t

R = 4850

3600

10 t

12 t

54 t

10 t

10 t

10 t

12 t

22,5°

LTM 1220-5.2

LTM 1220-5.2

• Двигатель крана: четырехцилиндровый дизель с газотурбинным наддувом производства Либхерр тип D934L мощность180 кВт 245 л.с.; показатели выброса в соответствии с Директивами 97/68/EG ступень 3 и EPA/CARB Tier 3;
предназначен для работы в тяжелых условиях надежный;
расположен напротив кабины крана благодаря чему уменьшается уровень шума; электронная система управления двигателем оптимизированный расход топлива выхлопная система из нержавеющей стали

• Гидравлическая система с пятью аксиально-поршневыми двойными регулирующими насосами с сервоуправлением и регулировкой мощности; в серийную комплектацию входит масляный радиатор с электроприводом

• В серийную комплектацию входит высокоэффективное подавление шума дизель-гидравлического привода крана

Надежный привод крана овальный профиль стрелы

• Лебедки производства Либхерр (механизмы подъема 1 и 2)

со специальными канавками со встроенными планетарными редукторами и с подпружиненными пластинчатыми тормозами работающими как стопорные

• Аксиально-поршневой нерегулируемый двигатель собственного изготовления ориентированный на использование на кране проверен и оценен положительно в ходе жестких испытаний

• Индикация направления вращения лебедки на экране LICCON

- Грузовой канат с малым закручиванием

Подъемные механизмы от Либхерр

•Варианты противовеса 12 т 22 т 34 т 44 т 54 т и 74 т • Управление балластировкой из кабины крана • Процесс балластировки осуществляется быстро благодаря системе замков

• Балластировочный цилиндр жестко закреплен на поворотной платформе

• Компактные размеры противовеса; например при весе противовеса 54 т ширина его составляет лишь 3,6 м

Монтаж противовеса требует лишь несколько минут

• Шестисекционная телескопическая стрела длиной 60 м имеет закругленный овальный нижний пояс что обеспечивает высокую боковую жесткость

• Оптимальное использование телескопической стрелы благодаря большому числу комбинаций выдвижения

• Двухсекционный откидной удлинитель длиной 12,2 – 22 м может быть удлинен до 29 и 36 м

• Откидной удлинитель устанавливается под углами 0° 22,5° и

45° для монтажа может быть использована гидравлическая система; гидравлический цилиндр для бесступенчатой перестановки откидного удлинителя под углами 0° 45°
(по заказу)

• Удлинение телескопической стрелы 7 м что дает поднятую еще на 7 м шарнирную точку откидного удлинителя

• Простая и быстрая перезапасовка грузового каната с канатным замком

• Грузовой крюк с канатным замком; грузовой крюк имеет форму цилиндра и легко перекатывается при монтаже

Подъем грузов –
точно и безопасно

K 29 m

K 36 m

60 m

56 m

52 m

47,7 m

43,4 m

39,1 m

34,8 m

30,5 m

26,2 m

21,9 m

17,6 m

13,3 m
