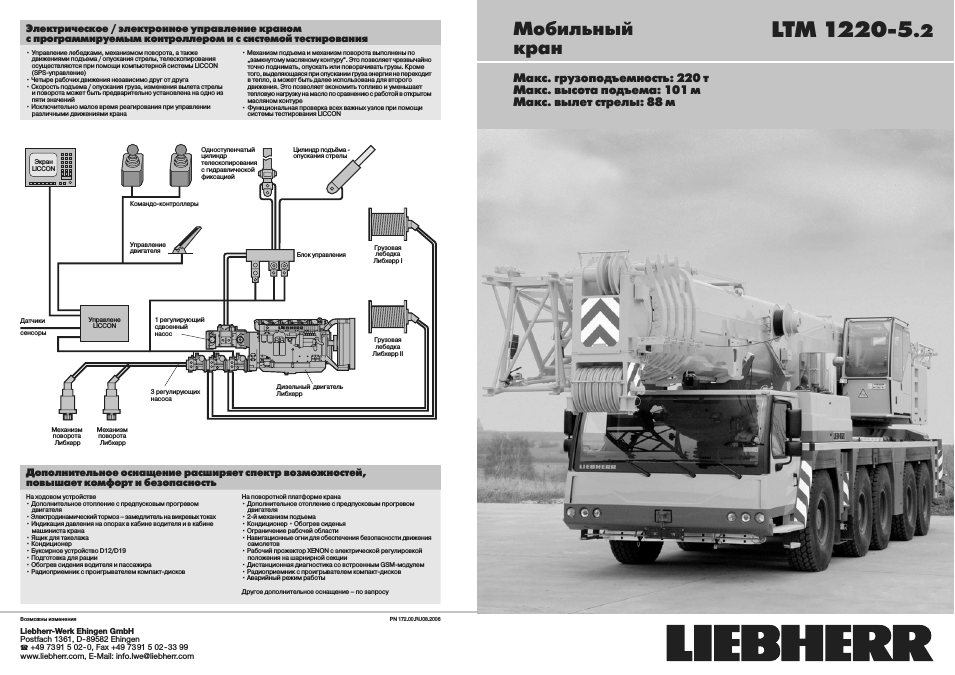

Инструкция по эксплуатации Liebherr LTM 1220-5.2

PN 08.2006

Электрическое электронное управление краном с программируемым контроллером и с системой тестирования

• Управление лебедками механизмом поворота а также движениями подъема опускания стрелы телескопирования осуществляются при помощи компьютерной системы LICCON (SPS-управление)

• Четыре рабочих движения независимо друг от друга • Скорость подъема опускания груза изменения вылета стрелы и поворота может быть предварительно установлена на одно из пяти значений

• Исключительно малое время реагирования при управлении различными движениями крана

• Механизм подъема и механизм поворота выполнены по

„замкнутому масляному контуру“ Это позволяет чрезвычайно точно поднимать опускать или поворачивать грузы Кроме того выделяющаяся при опускании груза энергия не переходит в тепло а может быть далее использована для второго движения Это позволяет экономить топливо и уменьшает тепловую нагрузку на масло по сравнению с работой в открытом масляном контуре

• Функциональная проверка всех важных узлов при помощи системы тестирования LICCON

На ходовом устройстве • Дополнительное отопление с предпусковым прогревом двигателя

• Электродинамический тормоз – замедлитель на вихревых токах • Индикация давления на опорах в кабине водителя и в кабине машиниста крана

• Ящик для такелажа • Кондиционер • Буксирное устройство D12/D19 • Подготовка для рации • Обогрев сидения водителя и пассажира • Радиоприемник с проигрывателем компакт-дисков

На поворотной платформе крана • Дополнительное отопление с предпусковым прогревом двигателя

• 2-й механизм подъема • Кондиционер • Обогрев сиденья • Ограничение рабочей области • Навигационные огни для обеспечения безопасности движения самолетов

• Рабочий прожектор XENON с электрической регулировкой положения на шарнирной секции

• Дистанционная диагностика со встроенным GSM-модулем • Радиоприемник с проигрывателем компакт-дисков • Аварийный режим работы

Другое дополнительное оснащение – по запросу

Дополнительное оснащение расширяет спектр возможностей повышает комфорт и безопасность

Мобильный кран

Макс грузоподъемность: 220 т Макс высота подъема: 101 м Макс вылет стрелы: 88 м

Возможны изменения

Liebherr-Werk Ehingen GmbH Postfach 1361 D-89582 Ehingen

ట +49 7391 5 02-0 Fax +49 7391 5 02-33 99

E-Mail:

Экран

LICCON

Командо-контроллеры

Одноступенчатый цилиндр телескопирования с гидравлической фиксацией

Цилиндр подъёма
опускания стрелы

Датчики сенсоры

Механизм поворота Либхерр

3 регулирующих насоса

Грузовая лебедка

Либхерр I

1 регулирующий сдвоенный насос

Дизельный двигатель Либхерр

Блок управления

Управлене

LICCON

LTM 1220-5

Управление двигателя

Грузовая лебедка

Либхерр II

Механизм поворота Либхерр
